Водосточная система — то, что отводит воду с кровли от стен и фундамента здания. Без неё каждый дождь увлажняет цоколь, размывает грунт по периметру, со временем приводит к подмыву фундамента и трещинам в кладке цокольных этажей. Стоимость качественной водосточной системы — 5–10 % от стоимости кровли, но её правильный подбор и монтаж экономят кратно больше на ремонте стен и цоколя в дальнейшем. Этот справочник собирает основные типы водосточных систем, их сортамент и принципы подбора по площади кровли.

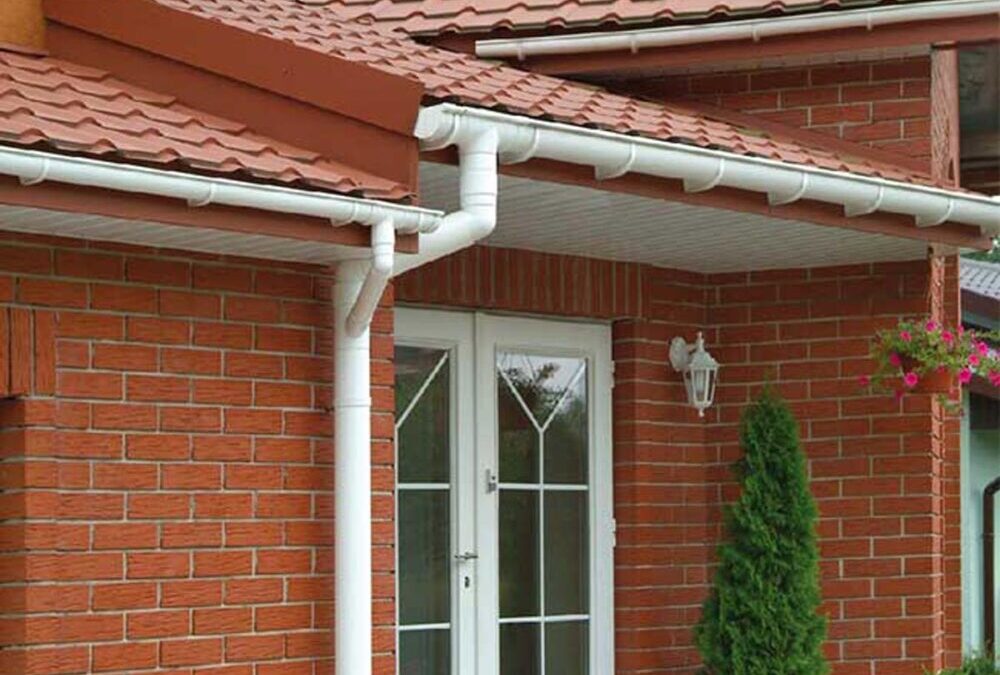

Состав водосточной системы
Стандартная водосточная система скатной кровли состоит из:
- водосточных жёлобов — горизонтальные элементы, идущие вдоль карниза и собирающие воду со ската;
- водосточных воронок — точки приёма воды из жёлоба в водосточную трубу. Устанавливаются по периметру кровли с шагом 10–12 м;
- водосточных труб — вертикальные элементы, отводящие воду от воронок к земле;
- колен — переходные элементы для огибания карнизных свесов;
- сливов (отливов) — нижние элементы труб, отводящие воду от фундамента на 0,5–1,0 м;
- держателей жёлобов и труб — кронштейны и хомуты для крепления;
- защитных сеток или решёток — для предотвращения засорения жёлобов листвой и мусором.
Материалы водосточных систем
Современные водосточные системы выпускаются из нескольких материалов:
| Материал | Преимущества | Ограничения |
|---|---|---|
| Оцинкованная сталь | прочность, долговечность, доступность | требует защиты от коррозии |
| Сталь с полимерным покрытием | цветовая гамма, защита от коррозии | дороже оцинкованной |
| Медь | срок службы 80–100 лет, эстетика патины | высокая стоимость |
| Алюминий | лёгкий, не ржавеет | чувствителен к механическим повреждениям |
| Пластик (ПВХ) | низкая стоимость, простой монтаж | хрупкость на морозе, цветовое выцветание |
Стандартное решение для жилых домов в Беларуси — сталь с полимерным покрытием. Срок службы 20–30 лет, цвет подбирается под кровельное покрытие, цена средняя. ПВХ применяется в эконом-сегменте, медь — в премиум.
Стандартный сортамент
Производители выпускают водосточные системы стандартных типоразмеров. В стальной системе типовая линейка:
| Серия | Жёлоб, мм | Труба, мм | Применение |
|---|---|---|---|
| S100/75 | Ø100 | Ø75 | малые дома площадью кровли до 70 м² |
| S125/90 | Ø125 | Ø90 | стандартное решение для жилых домов 70–150 м² |
| S150/100 | Ø150 | Ø100 | большие частные дома 150–250 м² |
| S180/120 | Ø180 | Ø120 | коммерческие здания, многоквартирные дома |
| S200/150 | Ø200 | Ø150 | промышленные здания с большой площадью кровли |
Диаметр жёлоба и трубы выбирается по площади кровли, обслуживаемой одной водосточной воронкой. Стандартное правило: 1 см² поперечного сечения водосточной трубы пропускает воду с 1 м² кровли при типовых интенсивностях ливня в Беларуси.
Подбор по площади кровли
Подбор диаметра трубы по площади кровли (на одну воронку):
| Диаметр трубы, мм | Площадь кровли на одну воронку, м² |
|---|---|
| 75 | до 50 |
| 90 | 50–80 |
| 100 | 80–120 |
| 120 | 120–180 |
| 150 | 180–250 |
Для дома площадью кровли 150 м² с двумя воронками (по одной на каждом фронтоне) — площадь на одну воронку 75 м². Достаточно трубы Ø100 мм с жёлобом Ø125 мм. С учётом запаса на ливень — Ø125/Ø150 мм.
Шаг воронок
Шаг между водосточными воронками по длине жёлоба:
- стандартный — каждые 10–12 м;
- максимальный — 15 м (при большом уклоне жёлоба и достаточном сечении);
- минимальный — 4 м (для коротких карнизов с возможностью локального переполнения).
На двухскатной кровле здания длиной 12 м — две воронки на каждом скате (по углам), всего 4. Длина жёлоба от воронки до угла — 6 м, что обеспечивает нормальный сток с уклоном жёлоба.
Уклон жёлоба
Жёлоб устанавливается с уклоном к воронке для обеспечения стока. Стандартный уклон — 2–5 мм на 1 м длины жёлоба:
- уклон менее 2 мм/м — недостаточный, вода застаивается в жёлобе;
- уклон 2–3 мм/м — стандартный для частных домов;
- уклон 5 мм/м — для длинных жёлобов и зданий с большой площадью кровли;
- уклон свыше 5 мм/м — приводит к видимому перекосу жёлоба относительно карниза, нарушает эстетику.
Уклон обеспечивается ступенчатой установкой кронштейнов жёлоба. Кронштейны крепятся к лобовой доске или к стропилам с шагом 600–900 мм.
Монтаж жёлобов и труб
Стандартная последовательность монтажа водосточной системы:
- разметить положение воронок на лобовой доске;
- определить высоты крайних кронштейнов жёлоба с учётом уклона к воронкам;
- установить крайние кронштейны и натянуть шнур между ними;
- установить промежуточные кронштейны по шнуру с шагом 600–900 мм;
- уложить жёлоб в кронштейны, выставить замки и стыки между секциями;
- установить воронки и водосточные трубы с креплением хомутами;
- смонтировать колена для огибания карнизного свеса;
- установить отливы внизу труб с отводом от фундамента на 0,5–1,0 м.
Типовые ошибки
- Недостаточный диаметр трубы по площади кровли. Труба Ø75 на дом 150 м² не справляется с расчётным ливнем — жёлоб переполняется, вода переливается через край и идёт по стене.
- Один отвод на кровлю длиной 20 м. Шаг воронок свыше 15 м даёт переполнение жёлоба в дальнем конце. Нужны промежуточные воронки.
- Нулевой уклон жёлоба. Без уклона вода застаивается в жёлобе, цветёт водорослями, замерзает зимой и расширяет жёлоб, в крайних случаях разрушает его.
- Жёсткое крепление трубы без компенсации температурных деформаций. Стальная труба длиной 6 м при перепаде температур -30…+40 °C меняет длину на 5–7 мм. Без компенсации крепление вырывается из стены или ломается труба.
- Отлив трубы на отмостку без отвода. Вода льётся прямо на отмостку или цоколь, увлажняет их и подмывает грунт. Отлив должен выводить воду на 0,5–1,0 м от фундамента в дренажную канаву или на газон.
- Отсутствие защитной сетки на воронке. Жёлоб засоряется листвой, пометом птиц, мхом. За 1–2 года накапливается слой 10–30 мм, который полностью блокирует сток. Защитные сетки или решётки обязательны в зданиях рядом с деревьями.
- Применение саморезов без шайб. Крепление кронштейнов жёлоба к лобовой доске саморезами без EPDM-шайб даёт точечные течи в местах крепления.
Часто задаваемые вопросы
Какую водосточную систему выбрать для дома 100 м²? Стандартная серия Ø125/Ø90 (жёлоб 125 мм, труба 90 мм) из стали с полимерным покрытием. Две воронки на двускатной кровле, по одной на каждом фронтоне.
Сколько стоит водосточная система на дом средних размеров? Стоимость в относительных величинах — около 5–10 % от стоимости кровельного покрытия. Включает жёлоба, трубы, воронки, колена, отливы, кронштейны и крепёж.
Можно ли применять ПВХ-систему в климате Беларуси? Можно, но с ограничениями. ПВХ становится хрупким при температурах ниже -20 °C — возможны трещины при ударах сосулек или обломков льда. Стальная или алюминиевая система надёжнее.
Допустимо ли установить водосток после монтажа кровли? Допустимо. Кронштейны жёлоба крепятся к лобовой доске или к торцам стропил — это можно сделать после монтажа покрытия. Но удобнее монтаж параллельно с устройством кровельного пирога.
Нужны ли нагревательные кабели в водосточной системе? В Беларуси с её мягкими зимами и умеренными снегопадами обычно нет. Применяются в карнизах над пешеходными зонами для борьбы с обледенением, и в системах с глухими углами, где образуются ледяные пробки.
Сокращения и обозначения
ТНПА — технический нормативный правовой акт. ТКП 45-3.02-25 — кровли. Правила проектирования (РБ). EPDM — этилен-пропилен-диеновый каучук, материал уплотнительных шайб. ПВХ — поливинилхлорид, пластик. RAL — стандартная цветовая палитра. Жёлоб — горизонтальный элемент водостока по карнизу. Воронка — точка приёма воды из жёлоба в трубу. Лобовая доска — деревянный элемент по торцу стропил, к которому крепится водосток. Отлив (слив) — нижний элемент трубы для отвода воды от фундамента.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
