Винтовые сваи или ленточный фундамент: что выбрать под лёгкие металлокаркасные здания

Лёгкие металлокаркасные здания — ангары, склады, бытовки, навесы, технологические площадки — почти всегда стоят перед выбором: винтовые сваи или классическая бетонная лента. Решение принимается по четырём параметрам: тип грунта, скорость возведения, нагрузка от здания и бюджет. В большинстве случаев сваи выигрывают по экономике, но есть несколько сценариев, где лента остаётся единственным разумным решением.

Когда речь идёт о лёгких металлокаркасных зданиях

«Лёгкое металлокаркасное здание» — это конструкция с расчётной нагрузкой на фундамент до 5–8 т на одну колонну: ангары пролётом до 18 м без мостовых кранов, склады без подкрановых путей, складские модули и бытовки, технические постройки, шумозащитные экраны, ограждения промышленных площадок, лёгкие производственные цеха без тяжёлого оборудования.

Сюда не попадают: ангары с мостовым краном грузоподъёмностью от 5 т, цеха с тяжёлым станочным парком, многоэтажные каркасные здания, любые конструкции с расчётной нагрузкой на опору более 15–20 т. Для них вопрос «сваи или лента» не стоит — только лента или плита, а сваи возможны только буронабивные железобетонные.

Принцип работы винтовых свай

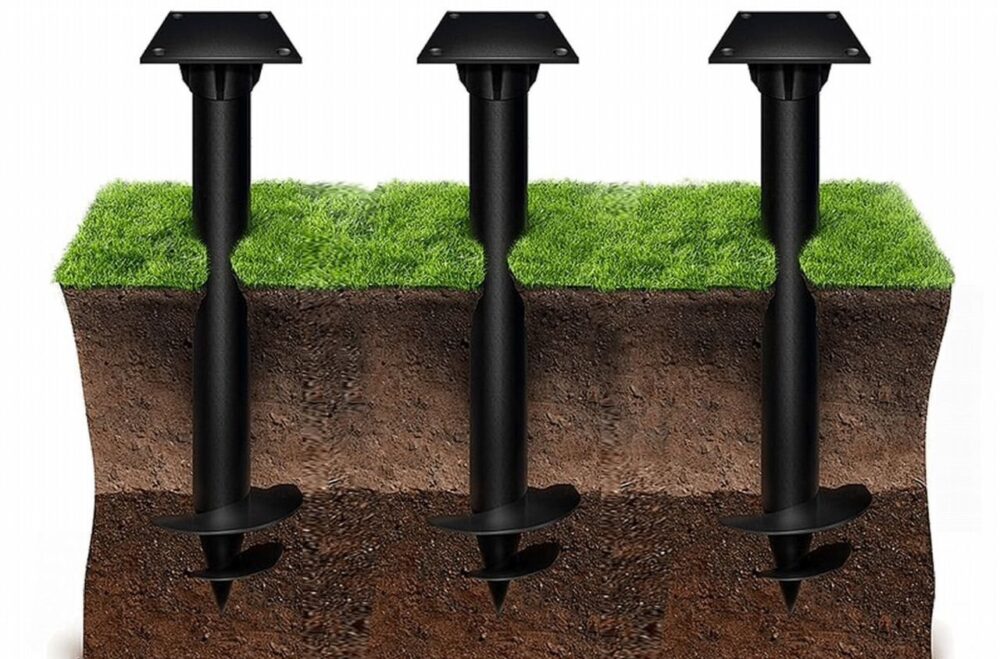

Винтовая свая — это стальной ствол из трубы с приваренной к концу винтовой лопастью. При завинчивании в грунт лопасть «вкручивается» подобно шурупу, передавая нагрузку от здания на плотные грунтовые слои ниже глубины промерзания.

Стандартные параметры свай для лёгкого металлокаркасного строительства:

• диаметр ствола: 89, 108, 133 мм (для тяжёлых нагрузок — до 159–219 мм);
• толщина стенки ствола: 4–6 мм;
• диаметр лопасти: 250, 300, 350, 400 мм;
• длина ствола: 2,5–3,5 м для типовых грунтов, 4–6 м для слабых, до 9 м для торфяников;
• защитное покрытие: горячее цинкование 80–120 мкм или двухкомпонентная полиуретанобитумная мастика.

Несущая способность одной сваи зависит от грунта на уровне лопасти. Для типовой сваи Ø108×4 мм с лопастью 300 мм при заглублении 2 м: в плотной супеси — 4,5–6 т, в полутвёрдой глине — 3–4 т, в торфе при опоре на подстилающий песчаный слой — 1,5–2 т.

Принцип работы ленточного фундамента

Ленточный фундамент распределяет нагрузку от стен здания по полосе бетонной конструкции, опирающейся на грунт основания. Глубина заложения принимается ниже расчётной глубины промерзания плюс 200 мм запаса. Для основной территории Беларуси глубина промерзания 1,1–1,3 м (Брестская область — 0,9 м, Витебская — до 1,4 м), что даёт расчётную глубину ленты 1,3–1,5 м.

Сечение ленты для лёгкого металлокаркасного здания пролётом до 18 м — 400×1500 мм с армированием по ТКП 45-5.03-130-2009. Бетон класса С²⁰/₂₅ и выше, гидроизоляция оклеечная или обмазочная битумом, песчано-щебёночная подготовка 100–150 мм.

Альтернативный вариант — малозаглублённая лента глубиной 400–600 мм на песчаной подушке толщиной 300–500 мм с утеплённой отмосткой. Работает на пучинистых грунтах при условии правильного теплового контура и применяется для самых лёгких зданий — навесов, бытовок.

Сравнение по типам грунта

Песчаные и супесчаные грунты

Идеальное основание для обоих решений. Сваи устанавливаются за 1–2 дня, несущая способность одной сваи Ø108 с лопастью 300 мм составляет 4,5–6 т. Лента работает без удлинения свайной составляющей. Преимущество свай — скорость и отсутствие земляных работ.

Глинистые грунты с пучинистостью

Самая распространённая ситуация в Беларуси — около 60% площадей сложены пучинистыми суглинками. Сваи передают нагрузку на грунт ниже линии промерзания, и сезонное пучение не влияет на конструкцию. Лента требует углубления до 1,4–1,5 м и обязательной теплоизоляции отмостки шириной 1 м для защиты от бокового пучения.

Несущая способность винтовой сваи в полутвёрдой глине: 3–4 т при заглублении 2 м, до 5–6 т при 3 м. Шаг свай для лёгкого здания — 2,5–3,5 м под колонной, 1,5–2 м под промежуточными стенами.

Торфяные и заболоченные грунты

На торфе классическая лента не работает в принципе: торф сжимается под нагрузкой на десятки сантиметров за десятилетие, и здание уходит. Винтовые сваи длиной 5–9 м с прохождением слоя торфа до подстилающего минерального грунта (песок, плотная глина) — единственное массовое решение.

Несущая способность сваи в торфе при опоре лопасти на подстилающий слой — 1,5–2,5 т, что требует более частого шага: 1,5–2 м вместо обычных 2,5–3 м. Альтернатива в виде свайно-плитного фундамента дороже свай в 3–4 раза.

Каменистые и скальные грунты

Винтовые сваи здесь не подходят: лопасть упирается в камень и не проходит на расчётную глубину. Решения — мелкозаглублённая лента глубиной 400–600 мм или ростверк на буронабивных сваях с расширением в скальном слое.

Скорость возведения

Сваи устанавливаются гидравлической установкой со скоростью 8–15 свай в смену в зависимости от грунта и длины. На лёгкое здание 100–150 м² уходит 1–2 дня работ. Здание можно начинать собирать сразу после установки и обвязки свай ростверком.

Ленточный фундамент требует последовательности: разметка и земляные работы (2–4 дня), щебёночная подготовка (1 день), опалубка (2–3 дня), армирование (1–2 дня), заливка (1 день), набор прочности до распалубки (3–7 дней) и до полной нагрузки (28 дней).

В летнее время полный цикл от начала земляных работ до возможности нагрузить ленту — 30–40 дней. Зимой при применении противоморозных добавок или прогрева — 35–45 дней. Сваи позволяют сэкономить до 25–30 рабочих дней на старте проекта.

Стоимость в относительных величинах

Свайно-винтовой фундамент под лёгкое металлокаркасное здание обходится в 60–75% от стоимости равнопрочной ленты при сопоставимых условиях:

• стоимость одной сваи Ø108 с установкой составляет 8–12% от стоимости 1 п.м. ленты сечением 400×1500;
• на здание 12×24 м с шагом колонн 6 м требуется 12–14 свай против 50–60 п.м. ленты;
• экономия растёт при увеличении глубины промерзания (для северных районов РБ — до 35% разницы) и при сложном рельефе участка.

Свайный фундамент проигрывает по экономике, когда здание уже имеет цокольный этаж или подземную часть — тогда лента всё равно нужна для стен подвала, и сваи становятся избыточным дополнением.

Долговечность

Ресурс винтовых свай с горячим цинкованием 80–120 мкм по ГОСТ 9.307 и дополнительным битумно-полиуретановым покрытием подземной части составляет 50–80 лет. Без цинкования, с одной грунтовкой по ствольной поверхности — 25–35 лет. Скорость коррозии винтовых свай в грунтах Беларуси — около 0,03–0,05 мм в год для оцинкованных, 0,1–0,15 мм для незащищённых.

Ленточный фундамент из бетона класса С²⁰/₂₅ и выше с правильной гидроизоляцией работает 100 лет и более. Главные риски — коррозия арматуры при недостаточном защитном слое и разрушение бетона на границе земля/воздух (зона переменного увлажнения).

В пересчёте на типовой срок эксплуатации лёгкого здания (30–50 лет) разница в ресурсе фундамента не критична: оба решения переживут конструкцию здания.

Когда лента всё-таки нужна

Свайно-винтовой фундамент не покрывает следующие сценарии:

• Здания с цокольным этажом. Стены подвала всё равно требуют ленты или плиты — комбинирование со сваями бессмысленно.
• Здания с мостовыми кранами от 5 т. Динамическая нагрузка от перемещения крана передаётся через подкрановые балки на колонны и далее на фундамент. Сваи не воспринимают горизонтальные знакопеременные нагрузки и склонны к раскрытию узла «свая-ростверк».
• Требования к жёсткости пола. Производственный пол со станками, требующими горизонтальности 1 мм на 3 м, не получится сделать по свайному ростверку — нужна плита, чаще всего опирающаяся на ленту по периметру.
• Каменистые грунты. Сваи физически не закручиваются в камень. Применяется лента или плита с учётом сложного основания.
• Здания со стенами из тяжёлой каменной кладки. Нагрузка на 1 п.м. фундамента от полнотелого силикатного блока или кирпича — 8–14 т, что выходит за расчётную область свайных решений массового сегмента.

Типовые ошибки выбора и монтажа

1. Установка свай без геологии. «Соседи поставили — и у нас сработает» не учитывает, что на соседней площадке может быть супесь, а на новой — торф или плывун. Минимум — пробное завинчивание двух свай с замером усилия.
2. Экономия на длине ствола. Свая 2,0 м вместо расчётной 2,5 м даёт лопасть на 0,5 м выше плотного слоя — несущая способность падает в 1,5–2 раза, здание начинает «гулять» через 2–3 сезона.
3. Отсутствие защиты подземной части. Дешёвые сваи без цинкования и с обычной краской ржавеют в активной зоне на границе грунт-воздух за 7–10 лет.
4. Заглубление ленты выше глубины промерзания. Самая частая причина трещин в ленте лёгкого ангара или склада — экономия на земляных работах и заливка на глубине 0,7–1,0 м без учёта пучения.
5. Отсутствие ростверка на свайном поле. Свайные оголовки соединяются балками (швеллер, двутавр или сварной из листа), которые передают нагрузку от колонн каркаса. Опирание колонны прямо на свайный оголовок без обвязки даёт неравномерные осадки.
6. Сварка ростверка к стволу без правильной разделки. Узел «свая-ростверк» — концентратор напряжений. Без раскоса в форме косынки и качественного сварного шва узел разрушается за 3–5 сезонов.
7. Заливка ленты без щебёночной подготовки. Бетон, контактирующий с грунтом напрямую, теряет цементное молочко, прочность снижается на 15–20%, появляется неравномерная осадка.

Сравнительная таблица решений

Параметр	Винтовые сваи	Ленточный фундамент
Скорость монтажа на 100 м²	1–2 дня	30–40 дней с твердением
Стоимость	60–75% от ленты	100% (база)
Земляные работы	не требуются	30–50 м³ грунта на лёгкое здание
Зависимость от погоды	устанавливаются при −15 °C	зимняя заливка с добавками или прогревом
Применение на пучинистых грунтах	без ограничений	требуется заглубление и утепление
Применение на торфе	оптимальное решение	не работает
Применение на скале	невозможно	стандартное решение
Мостовой кран от 5 т	не подходит	стандартное решение
Цокольный этаж	не подходит	стандартное решение
Долговечность	50–80 лет	100+ лет
Демонтаж и перенос здания	возможен	невозможен

Часто задаваемые вопросы

Можно ли ставить сваи зимой? Да, до температуры −15 °C завинчивание идёт штатно. При более низких температурах верхний промёрзший слой проходят с предварительным разрыхлением 30–40 см либо ждут оттепели.

Что делать, если свая «не доходит» до расчётной глубины? Это означает встречу с препятствием — камень, плита, корни. Свая укорачивается до фактической глубины и проверяется на несущую способность пробной нагрузкой. Если несущая недостаточная — рядом устанавливается дублирующая свая.

Какова реальная разница в шумности и вибрации при монтаже? Винтовые сваи устанавливаются практически бесшумно, без ударных нагрузок. Это критично для строительства в плотной застройке, рядом с действующими производствами и в природоохранных зонах. Заливка ленты сопровождается звуком вибраторов 80–90 дБ.

Можно ли использовать бывшие в употреблении сваи? Технически возможно, но риск высок: невозможно гарантировать состояние подземной части (коррозия, деформации лопасти от предыдущего монтажа). Экономия 30–40% оборачивается риском перепокупки через 5–10 лет.

Нужен ли проект на свайно-винтовой фундамент? Для зданий нежилого назначения — обязательно проектное решение с расчётом несущей способности по грунту. Для лёгких хозпостроек и навесов на собственном участке достаточно рабочей схемы с привязкой к существующей застройке и геологии участка.

Сокращения и обозначения

СВС — свайно-винтовой фундамент. ТКП — технический кодекс установившейся практики. С²⁰/₂₅ — класс бетона по прочности на сжатие. ГОСТ 9.307 — защита от коррозии. Ростверк — обвязка свай балками для распределения нагрузки. Глубина промерзания — расчётная глубина сезонного промерзания грунта по СНБ 2.04.02-2000.
