Утеплитель под металлическую кровлю: типы и принципы выбора

Утеплитель в кровле — самый объёмный по массе материал кровельного пирога после деревянных конструкций. Его выбор определяет толщину сечения кровли, тип пароизоляции, режим вентиляции и стоимость зимнего отопления здания. Неправильный выбор обнаруживается через первый сезон эксплуатации — холодными подоконниками мансарды, конденсатом на скатах, повышенным расходом тепла. Этот справочник собирает основные типы утеплителей под металлическую кровлю, их характеристики, область применения и принципы подбора по толщине.

Требования к утеплителю кровли

Утеплитель в кровле должен соответствовать нескольким требованиям:

низкий коэффициент теплопроводности λ — не более 0,045 Вт/(м·К) для жилых зданий;
паропроницаемость — желательна высокая для мансардных кровель (для просушки утеплителя через диффузионную мембрану);
пожарная безопасность — группа горючести Г1 или НГ для путей эвакуации, для жилых зданий — не выше Г2;
гидрофобность — устойчивость к временному увлажнению при монтаже;
сохранение геометрии — отсутствие усадки за срок эксплуатации;
экологичность — отсутствие выделения вредных веществ в эксплуатации.

В мансардных кровлях добавляется требование к плотности утеплителя — он должен держать геометрию между стропилами без провисания и сжатия. Стандартная плотность для мансардной кровли — 35–60 кг/м³.

Минеральная вата

Минеральная вата — стандартное решение для скатных и плоских кровель. Производится из расплава минеральных пород (базальт, доломит) или из расплава стеклосырья (стекловата). Характеристики:

Параметр	Каменная вата (базальт)	Стекловата
λ, Вт/(м·К)	0,037–0,045	0,038–0,044
Плотность, кг/м³	30–80	10–35
Группа горючести	НГ (негорючая)	НГ
Паропроницаемость, мг/(м·ч·Па)	0,3	0,5
Температура применения, °C	до +700	до +250

Каменная вата применяется в любых типах кровель — от лёгких загородных домов до промышленных. Стекловата — в облегчённых конструкциях с малой нагрузкой. Главное преимущество минеральной ваты — паропроницаемость, что критично для мансардных кровель.

Пенополистирол (ПСБ-С, EPS)

Пенополистирол — лёгкий и дешёвый утеплитель. Применяется в плоских кровлях, но в скатных и мансардных кровлях не рекомендуется из-за горючести и низкой паропроницаемости.

λ = 0,036–0,042 Вт/(м·К);
плотность 15–35 кг/м³;
группа горючести Г3–Г4 (горючий);
паропроницаемость 0,05 мг/(м·ч·Па) — почти паронепроницаем.

В плоских кровлях ПСБ-С работает в инверсионных схемах — поверх гидроизоляции. В скатных кровлях не применяется из-за пожарных требований по пути эвакуации и проблем с конденсатом на холодной стороне утеплителя.

Экструдированный пенополистирол (XPS)

XPS — улучшенная версия пенополистирола с замкнутой структурой ячеек:

λ = 0,028–0,034 Вт/(м·К) — самый низкий показатель среди распространённых утеплителей;
плотность 30–45 кг/м³;
группа горючести Г3–Г4;
паропроницаемость 0,005 мг/(м·ч·Па) — практически нулевая;
прочность на сжатие 0,15–0,5 МПа — выдерживает нагрузки;
водопоглощение менее 0,3 % за 24 часа.

XPS применяется в плоских и инверсионных кровлях, в утеплении пола чердачного перекрытия, в цокольных перекрытиях. В мансардных кровлях не рекомендуется — отсутствие паропроницаемости даёт конденсат на стропилах.

Пенополиуретан (PIR, PUR)

Пенополиуретан в плитной форме (PIR) и в напыляемой (PUR) — современный утеплитель с минимальной толщиной слоя:

λ = 0,022–0,028 Вт/(м·К);
плотность 30–60 кг/м³;
группа горючести Г1–Г2 (низкогорючий, в зависимости от модификации);
паропроницаемость 0,03–0,05 мг/(м·ч·Па);
срок службы 30–50 лет без существенной потери свойств.

Главное преимущество PIR — низкая теплопроводность позволяет применять тонкие слои. Для жилых зданий в Беларуси требуется толщина PIR около 130–160 мм против 220–250 мм минеральной ваты. Главный минус — высокая стоимость в 2–3 раза выше минваты.

Эковата

Эковата — целлюлозный утеплитель из переработанной бумаги с антипиренами:

λ = 0,038–0,042 Вт/(м·К);
плотность 30–60 кг/м³;
группа горючести Г2;
паропроницаемость 0,3–0,4 мг/(м·ч·Па);
гигроскопичность позволяет накапливать и отдавать влагу без потери свойств.

Эковата применяется в задувной технологии — заполняет пустоты под давлением. Подходит для скатных кровель со сложной геометрией. Главный минус — необходимость специального оборудования для монтажа.

Подбор толщины утеплителя

Толщина утеплителя рассчитывается из условия требуемого сопротивления теплопередаче R по ТКП 45-2.04-43:

Тип здания	R_тр, (м²·К)/Вт	Толщина минваты, мм	Толщина PIR, мм
Жилые здания, мансардная кровля	6,0	240	140
Общественные здания	5,2	210	120
Производственные с нормальным режимом	4,5	180	105
Производственные с сухим режимом	3,2	130	75
Чердачное перекрытие (холодный чердак)	6,0	240	140

Расчёт ведётся по формуле δ = R_тр × λ. Для жилого дома с минеральной ватой λ = 0,040 Вт/(м·К) и R_тр = 6,0 — требуемая толщина δ = 6,0 × 0,040 = 0,240 м = 240 мм. С учётом стандартных толщин рулонной минваты (50, 75, 100 мм) — два слоя по 100 мм + 50 мм или один слой 250 мм специальной плиты для кровли.

Укладка утеплителя в скаты

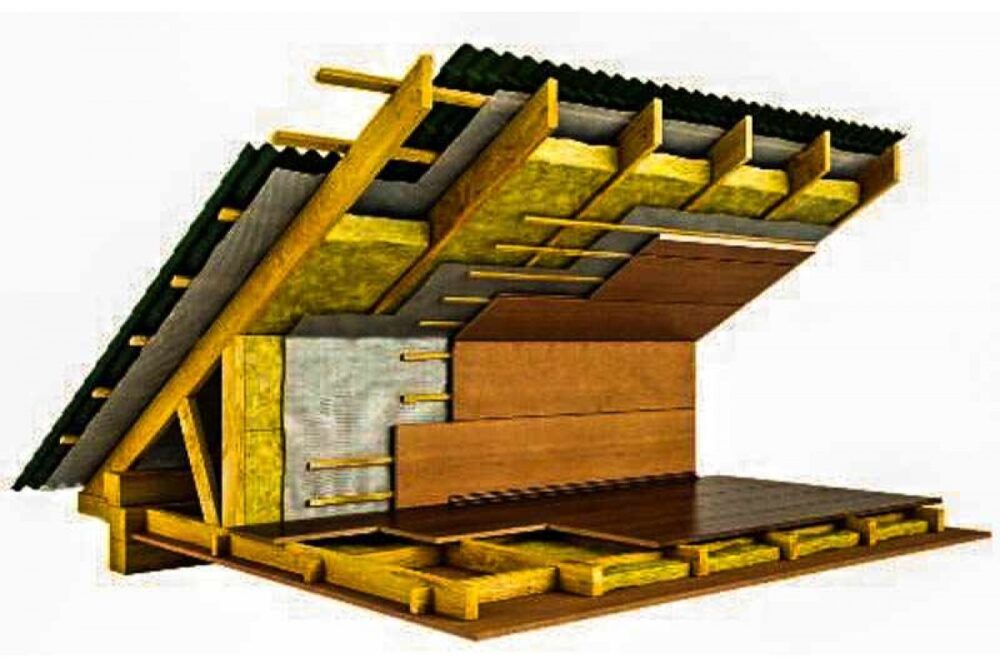

Стандартная технология укладки утеплителя в мансардную скатную кровлю:

утеплитель устанавливается между стропилами, плотно к их боковым граням;
при шаге стропил 600–900 мм применяется плитный утеплитель шириной на 10–20 мм больше шага (для плотной посадки);
в два слоя — нижний слой устанавливается между стропилами, верхний — поперёк, перекрывая стропила и исключая мостики холода;
пароизоляция со стороны помещения, гидроизоляция со стороны улицы;
между гидроизоляцией и обрешёткой — вентиляционный зазор 40–50 мм через контробрешётку.

Двухслойная укладка предпочтительнее однослойной — исключает сквозные стыки утеплителя и стропил, через которые теряется тепло.

Утеплитель в чердачное перекрытие

При холодной кровле (без мансарды) утеплитель укладывается по чердачному перекрытию:

пароизоляция со стороны помещения;
утеплитель толщиной 240–300 мм между балками перекрытия и поверх них;
гидро-ветрозащита поверх утеплителя;
деревянный ходовой настил для технического обслуживания.

Утеплитель в чердачном перекрытии может быть и плитным минеральным, и насыпным (эковата, керамзит). Насыпные дешевле в монтаже, но требуют более тщательной гидро-ветрозащиты.

Типовые ошибки

Применение паронепроницаемого утеплителя в мансардной кровле. ПСБ-С или XPS между стропилами без идеальной пароизоляции даёт конденсат на холодной стороне утеплителя и гниение стропил. Стандарт — минеральная вата с диффузионной мембраной.
Недостаточная толщина утеплителя. 150 мм минваты в мансардной кровле жилого дома Беларуси — это R = 3,75, далеко от нормативного 6,0. Зимой повышенные теплопотери, на потолке мансарды появляется конденсат.
Однослойная укладка с мостиками холода через стропила. Стропило сечением 50×200 мм проходит через утеплитель — это сквозной мостик холода. Двухслойная укладка с перпендикулярным верхним слоем устраняет проблему.
Отсутствие плотного прилегания утеплителя к стропилам. Зазоры 5–10 мм между утеплителем и стропилами создают сквозняки внутри кровельного пирога, теплопотери удваиваются.
Применение лёгкой стекловаты в мансарде. Плотность 10–15 кг/м³ — недостаточно. Утеплитель провисает между стропилами под собственным весом за несколько лет, теряет геометрию. Минимум 35 кг/м³.
Утеплитель без вентиляционного зазора. Если гидроизоляция уложена непосредственно на утеплитель, влага не может выходить наружу. Контробрешётка с зазором 40–50 мм обязательна.
Эковата задувная без контроля плотности. Недостаточная плотность задувки даёт рыхлый утеплитель, который оседает за 1–2 года и теряет толщину на 10–20 %. Контроль плотности при задувке обязателен.

Часто задаваемые вопросы

Какой утеплитель выбрать для мансардной кровли в климате Беларуси? Каменная (базальтовая) минеральная вата плотностью 35–60 кг/м³ толщиной 240–300 мм. Это стандартное решение, оптимально по характеристикам и стоимости.

Сколько слоёв утеплителя нужно? Не менее двух. Один слой между стропилами + один слой поверх стропил (или внизу под стропилами при ширине стропильного бруса меньше требуемой толщины утеплителя).

Можно ли применять пеноплекс под профнастил? Только в плоских кровлях с инверсионной схемой. В скатных мансардных кровлях не рекомендуется из-за паронепроницаемости.

Сколько весит утеплитель на 1 м² кровли при толщине 250 мм? Минеральная вата плотностью 40 кг/м³ × 0,25 м = 10 кг/м². PIR плотностью 35 кг/м³ × 0,14 м = 5 кг/м². XPS плотностью 35 кг/м³ × 0,15 м = 5,3 кг/м².

Когда применять PIR вместо минеральной ваты? Когда ограничена толщина кровельного пирога (например, в реконструкции существующих кровель с высотой стропил 150 мм), или когда требуется максимальная теплоизоляция при заданной толщине.

Сокращения и обозначения

ТКП — технический кодекс установившейся практики. ТНПА — технический нормативный правовой акт. ТКП 45-2.04-43 — строительная теплотехника (РБ). ТКП 45-3.02-25 — кровли. Правила проектирования (РБ). λ — коэффициент теплопроводности, Вт/(м·К). R — сопротивление теплопередаче, (м²·К)/Вт. R_тр — требуемое сопротивление теплопередаче по нормам. δ — толщина слоя утеплителя. ПСБ-С — пенополистирол беспрессовый суспензионный самозатухающий. EPS — expanded polystyrene (пенополистирол вспененный). XPS — extruded polystyrene (экструдированный пенополистирол). PIR — polyisocyanurate (полиизоциануратная пена). НГ — негорючий. Г1–Г4 — группы горючести от слабогорючего до сильногорючего.

Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
