Арматурные стержни поставляются прутками длиной 11,7 м, и почти всегда нужно стыковать их между собой — продольно для перекрытия длинных пролётов, на узлах сопряжения конструкций, при выпусках арматуры из фундамента в стены и колонны. Способов соединения несколько: вязка (нахлёстом без сварки), сварка различных видов и муфтовые соединения. У каждого — своя область применения. Этот материал собирает принципы и нормы выбора способа стыкования.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.
Зачем стыкуют арматуру
Стандартная длина прутка 11,7 м редко покрывает требуемую длину рабочей арматуры в реальных конструкциях. Стыкование требуется в нескольких типовых случаях:
- длинные пролёты плит перекрытий и фундаментов;
- многоэтажные колонны — продольная арматура каждого этажа стыкуется со следующим;
- выпуски арматуры из фундамента в стены и колонны первого этажа;
- анкеровка арматуры в соседних конструкциях через узлы сопряжения;
- ремонт и реконструкция — приваривание новой арматуры к существующей.
Все способы стыкования арматуры должны обеспечивать передачу расчётного усилия без разрушения стыка раньше, чем разрушится прямой стержень того же диаметра.
Стыкование вязкой (нахлёстом)
Самый распространённый способ соединения арматуры — параллельное расположение двух стержней с перекрытием на расчётную длину и фиксацией проволокой. Передача усилия происходит через бетон, который заполняет промежуток между стержнями.
Длина нахлёста
Длина нахлёста зависит от класса арматуры, класса бетона, зоны работы и доли стыкуемых стержней в одном сечении. По ТКП 45-5.03-130:
| Условия | Длина нахлёста, диаметров |
|---|---|
| А500С в сжатой зоне, бетон С20/25 | 30 d |
| А500С в растянутой зоне, бетон С20/25 | 40 d |
| А500С в растянутой зоне, более 50% стыков в одном сечении | 50 d |
| А240 (гладкая) в растянутой зоне | 50–60 d |
| А400 в растянутой зоне | 40 d |
| А600 в растянутой зоне | 45–55 d |
Конкретное значение для проекта определяется расчётом с учётом фактического класса бетона, положения стержней при бетонировании (верхние стержни анкеруются хуже из-за оседания), агрессивности среды.
Разнос стыков по сечению
Нельзя располагать все стыки в одном сечении конструкции — это создаст «слабый» узел с пониженной несущей способностью. Нормы рекомендуют:
- в одном сечении не более 50% стыкуемых стержней;
- смещение соседних стыков по длине — не менее 1,3 длины нахлёста;
- для тонких плит и балок — стыки разносить минимум на 1 м.
Технология вязки
Вязка выполняется проволокой 1,2–1,6 мм отожжённой стальной. Способы вязки — ручным крючком, специальными вязальными пистолетами, заводскими сварными каркасами с электродуговой сваркой. Производительность ручной вязки — 100–200 точек в час, пистолетной — 500–800 точек.
Каждое пересечение арматуры в сетке вяжется — иначе при бетонировании каркас сместится. На каркасах большого размера часть пересечений может оставаться без вязки только при подтверждённой устойчивости конструкции.
Сварные соединения
Точечная сварка для каркасов
Контактная точечная сварка применяется на заводах для изготовления сварных сеток и каркасов. Стержни свариваются в местах пересечений короткими импульсами электрического тока. Технология автоматизирована, обеспечивает высокую производительность и стабильное качество.
На объекте контактная сварка возможна для дополнительных работ при наличии сертифицированной аппаратуры и квалифицированного сварщика. Стандартное решение — точечная сварка применяется только при отметке проектом и наличии маркировки «С» в классе арматуры.
Электродуговая сварка стыковая
Стыковая электродуговая сварка двух стержней «торец в торец» применяется при анкеровке арматуры в узлах и при ремонтных работах. Стержни свариваются с разделкой кромок под углом или внахлёст с продольным швом.
Требования к стыковой сварке:
- класс арматуры должен иметь маркировку «С» (свариваемый без подогрева);
- электроды по ГОСТ 9467 с покрытием, соответствующим классу свариваемой стали;
- предварительный подогрев для классов А600 и выше при низких температурах окружающего воздуха;
- контроль шва визуально и по нормам ГОСТ 14098.
Контактная стыковая сварка
Двойной электрод сжимает торцы двух стержней и через них пропускает большой ток — стержни нагреваются до сварочной температуры и сжимаются давлением. Применяется для непрерывного стыкования прутков на заводе или в специализированной мастерской. Высокая производительность, стабильное качество, но требует специального оборудования.
Муфтовые соединения
Муфтовые соединения — современный способ стыкования, обеспечивающий передачу всего расчётного усилия через металлическую муфту без сварки и без необходимости в нахлёсте.
Резьбовые муфты
Концы стержней нарезаются на резьбу, затем накручиваются в общую муфту-гильзу. Резьба нарезается холодной накаткой (расширяет диаметр) или нарезанием с последующей термообработкой. Технология популярна для крупных диаметров от 20 мм.

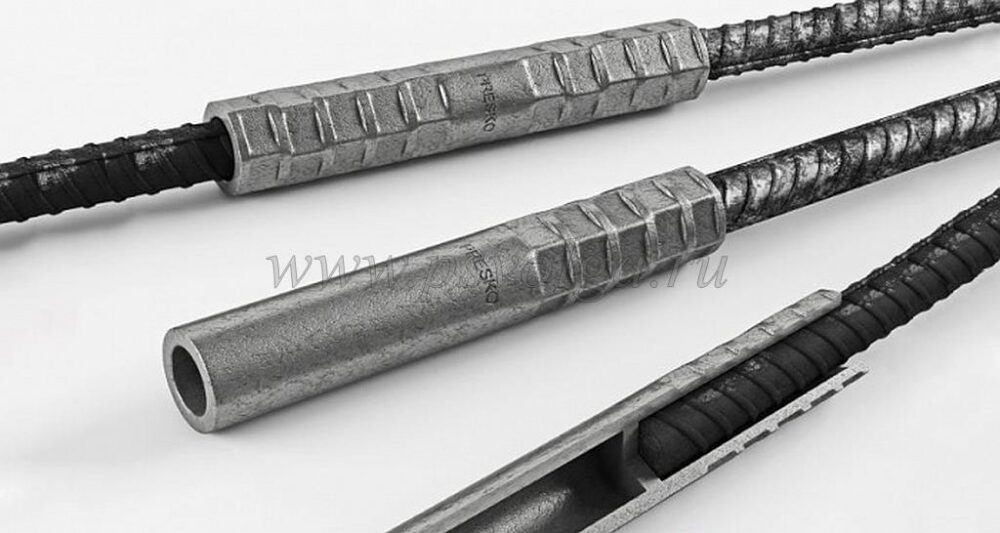

Опрессовочные муфты
Полая муфта-гильза надевается на концы двух стержней, после чего опрессовывается гидравлическим прессом с нескольких сторон. Стержни заклиниваются в муфте по поверхности профиля. Применяется для всех диаметров от 12 мм.
Конусные муфты
Концы стержней расширяются под конусную форму, муфта с внутренним конусом сжимает их при затягивании. Технология специальная для отдельных типов конструкций.
Сравнительная таблица способов стыкования
| Способ | Расход материала | Скорость | Контроль | Применимость |
|---|---|---|---|---|
| Вязка нахлёстом | +30–50% на нахлёст | средняя | визуально | универсально |
| Сварка стыковая | нет нахлёста | средняя | визуально + лабораторно | А500С, А400С |
| Резьбовая муфта | +стоимость муфты | высокая | момент затяжки | от Ø20 |
| Опрессовочная муфта | +стоимость муфты | высокая | усилие опрессовки | от Ø12 |
| Точечная сварка (каркас) | нет | очень высокая | заводской контроль | только сборка |
Когда что применяется
- Вязка нахлёстом — массовая практика частного и общего гражданского строительства. Не требует специального оборудования, подходит для всех классов арматуры и диаметров.
- Сварные стыки — для специальных узлов, где нахлёст невозможен или нежелателен, в проектах с обязательной сваркой. Только для класса «С» (свариваемый без подогрева).
- Муфтовые соединения — для крупных диаметров (от 20–25 мм), в зонах с ограничением длины анкеровки, в многоэтажных зданиях для экономии металла. Стоимость муфт окупается за счёт сокращения расхода арматуры на нахлёсты.
- Точечная сварка — для заводских сварных сеток и каркасов. На объекте только при наличии аттестации сварщика и аппаратуры.
Контроль качества соединений
- вязка — визуальный контроль длины нахлёста, надёжности фиксации, отсутствия касаний между двумя стыкуемыми стержнями (должны лежать параллельно);
- сварка стыковая — визуальный контроль шва, ВИК (визуально-измерительный контроль), при необходимости УЗК (ультразвуковой контроль) или лабораторное испытание образца на разрыв;
- резьбовые муфты — контроль момента затяжки динамометрическим ключом по паспорту муфты;
- опрессовочные муфты — контроль усилия опрессовки по паспорту инструмента и визуальный осмотр на наличие трещин;
- точечная сварка каркасов — заводской контроль качества при изготовлении.
Типовые ошибки
- Недостаточная длина нахлёста. Самая частая ошибка — экономия арматуры за счёт сокращения длины нахлёста. Каждый сантиметр меньше нормативного значительно снижает прочность стыка.
- Все стыки в одном сечении. Концентрация стыков в одном поперечном сечении конструкции — критическая ошибка для тонких плит и балок.
- Сварка А400 без маркировки «С». Без буквы «С» класс не гарантирует свариваемости без подогрева — сварной шов получается хрупким.
- Точечная сварка А500С самодельной аппаратурой. Бытовые сварочные аппараты не дают стабильного качества сварки арматуры — стыки могут разрушаться при первой же нагрузке.
- Резьбовые муфты без контроля затяжки. Без момента затяжки невозможно гарантировать передачу расчётного усилия — муфта может ослабнуть под циклической нагрузкой.
- Опрессовочные муфты без сертификата. Без подтверждения качества — лотерея с прочностью стыка. Сертификат партии муфт обязателен для ответственных конструкций.
- Сварка с перерывами и подплавлением. Длинные швы должны быть непрерывными — короткие участки сварки с подпиркой ослабляют стык.
Часто задаваемые вопросы
Можно ли стыковать арматуру разных классов между собой? Технически возможно при наличии проектного решения, но не рекомендуется. Стык работает по более слабому из классов. Стандартная практика — единый класс по всей длине рабочей арматуры.
Что делать, если арматура поставлена короче длины пролёта плюс нахлёст? Заказывать материал с учётом нахлёстов и расположения стыков. Использовать обрезки только для коротких конструктивных элементов (хомутов, скоб, фиксаторов).
Можно ли использовать муфты вместо сварки в ответственных конструкциях? Да, муфтовые соединения — официально признанный способ стыкования арматуры с расчётной несущей способностью. Многие современные нормы рекомендуют муфты как более надёжные по сравнению со сварными стыками.
Сколько проволоки уходит на вязку? Для типового каркаса плиты — около 80–100 г вязальной проволоки 1,2 мм на 1 м² плиты с двойной сеткой. Для колонн — 50–80 г на 1 м длины колонны со средним сечением.
Допустима ли сварка точечной аппаратурой для арматуры А500С? Только при наличии заводского сертификата сварной сетки или каркаса. На объекте точечная сварка А500С без аттестации сварщика и сертифицированной аппаратуры — рискованная практика.
Сокращения и обозначения
d — диаметр арматурного стержня. ВИК — визуально-измерительный контроль. УЗК — ультразвуковой контроль. ГОСТ 14098 — соединения сварные арматуры и закладных изделий железобетонных конструкций. ГОСТ 9467 — электроды покрытые металлические для ручной дуговой сварки. ТКП 45-5.03-130 — нормы РБ по железобетонным конструкциям. С20/25 — класс бетона по прочности на сжатие.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
