Снегозадержатель — деталь кровли, которая работает только зимой, и о которой летом никто не вспоминает. Но когда после ночи мороза и дня оттепели с крыши сходит снеговая шапка весом в 200 кг, без снегозадержателей она ложится на голову прохожему, на капот автомобиля, на стекла теплицы внизу. По нормам безопасности и в IIIсн–IVсн районах Беларуси снегозадержатели обязательны на скатных кровлях над пешеходными зонами. Этот материал собирает принципы подбора и установки: типы снегозадержателей, расстановка по скату, расчёт количества рядов, особенности монтажа на разные покрытия.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.
Зачем нужны снегозадержатели
Снегозадержатели выполняют три основные функции:
- безопасность — удерживают снег от лавинообразного схода, защищают людей и имущество внизу;
- дозированный сход снега — снег сходит постепенно, малыми порциями, через зазоры в снегозадержателях;
- защита водосточной системы — снежная лавина срывает водосточные жёлоба и трубы; снегозадержатели предохраняют систему.
В районах с малым снегопадом (Iсн) снегозадержатели применяются по эстетическим и функциональным соображениям. В Беларуси с IIIсн–IVсн снеговыми районами они обязательны для любой кровли с уклоном свыше 25°, если под кровлей есть проходные зоны.
Типы снегозадержателей
| Тип | Конструкция | Применение |
|---|---|---|
| Трубчатые | 2 ряда труб Ø15–25 мм на кронштейнах | самый универсальный тип для всех покрытий и уклонов |
| Решётчатые | решётка из проволоки или полосы на кронштейнах | усиленный вариант для пологих кровель |

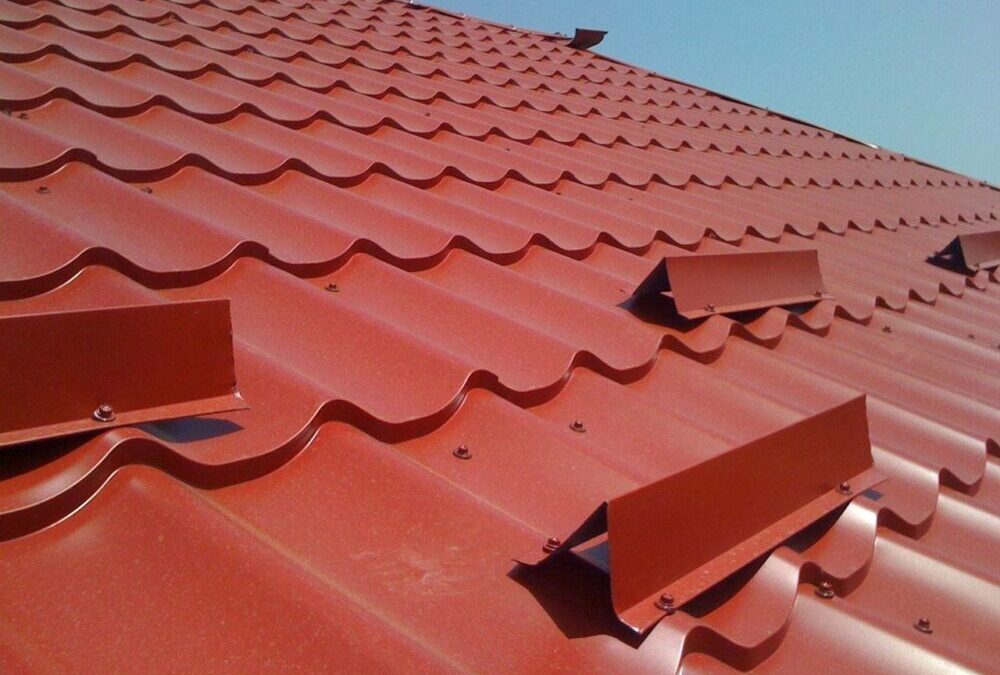

| Уголковые (пластинчатые) | гнутая стальная пластина в форме уголка | лёгкие кровли с малыми снеговыми нагрузками |
| Точечные (бугели) | отдельные крючья по кровле | декоративные кровли, мягкая черепица |
| Снегозадержатели-полосы | гнутый профиль вдоль карниза | лёгкая кровля с уклоном свыше 45° |
Трубчатые снегозадержатели — самый распространённый тип для металлических кровель. Состоят из кронштейнов, привинчиваемых к обрешётке через покрытие, и двух труб, проходящих горизонтально через отверстия в кронштейнах. Стандартная длина секции — 1,0 или 3,0 м, нахлёст между секциями — 50–100 мм.
Расчёт количества рядов
Количество рядов снегозадержателей зависит от снегового района, длины ската и уклона. Стандартные правила:
| Длина ската, м | IIсн район | IIIсн район | IVсн район |
|---|---|---|---|
| до 5,5 | 1 ряд | 1 ряд | 1 ряд |
| 5,5–8 | 1 ряд | 1 ряд | 2 ряда |
| 8–10 | 1 ряд | 2 ряда | 2 ряда |
| 10–12 | 2 ряда | 2 ряда | 3 ряда |
| свыше 12 | 2 ряда | 3 ряда | 3 ряда |
В крутых кровлях (уклон свыше 45°) количество рядов увеличивается на единицу — сила, удерживающая снег, на крутом скате должна быть выше. На пологих кровлях (уклон до 30°) при правильном расчёте достаточно одного ряда у карниза.
Расположение на скате
Первый ряд снегозадержателей устанавливается параллельно карнизу на расстоянии 0,3–0,5 м от него (по горизонтали). Это даёт пространство для накопления снега в начальной зоне и распределения нагрузки на стропильную систему.
При установке нескольких рядов:
- второй ряд — на расстоянии 2,5–3,5 м от первого по скату;
- третий ряд (если применяется) — ещё через 2,5–3,5 м.
Снегозадержатели обязательно ставятся над мансардными окнами и над входами в здание — это критические точки безопасности. В этих местах добавляется отдельный ряд независимо от расчётной схемы.
Крепление к обрешётке
Снегозадержатели передают значительные нагрузки от снега в стропильную систему. Крепление выполняется через покрытие в обрешётку. Стандартные требования:
- крепление в каждую вторую волну профнастила или в каждый гребень металлочерепицы;
- длина самореза — должна обеспечить заглубление в обрешётку не менее 30 мм;
- EPDM-шайба под головку самореза для герметизации отверстия;
- в зонах крепления снегозадержателей обрешётка усиливается дополнительной доской 50×50 или 50×100 мм по необходимости.
Под трубчатые снегозадержатели обрешётку усиливают всегда — стандартная разреженная обрешётка не выдерживает сосредоточенную нагрузку от кронштейна. Дополнительная брусок 50×100 мм по линии установки кронштейнов или сплошной настил из доски 25–32 мм в зоне крепления.
Расчётная нагрузка на снегозадержатели
Снегозадержатель воспринимает горизонтальное усилие сползающего снега. Усилие на один погонный метр снегозадержателя H = S × tan(α) × L, где S — снеговая нагрузка на кровлю, α — угол уклона, L — длина ската до снегозадержателя.
Для типового случая (IIIсн район, уклон 30°, длина ската 6 м до снегозадержателя):
- S = 180 кгс/м² × коэффициент μ для уклона 30° = 154 кгс/м²;
- H = 154 × tan(30°) × 6 = 533 кгс/м.п. — нагрузка на один погонный метр снегозадержателя;
- при шаге кронштейнов 0,9 м усилие на один кронштейн = 533 × 0,9 = 480 кгс.
Расчётное усилие на типовой кронштейн снегозадержателя — 200–600 кгс. Стандартные изделия рассчитаны производителями на эту нагрузку с запасом. Контроль расчёта по фактической геометрии — обязателен в IVсн районах и для зданий с длинными скатами.
Типовые ошибки
- Отсутствие снегозадержателей в IIIсн районах. На кровлях с уклоном свыше 25° над пешеходными зонами и входами снегозадержатели — обязательное требование безопасности. Их отсутствие — нарушение строительных норм.
- Только один ряд при длинном скате. На скате длиной свыше 8 м один ряд снегозадержателей не справляется с накопленной массой. Снежная лавина либо срывает снегозадержатели, либо переходит через них.
- Крепление без усиления обрешётки. Кронштейны снегозадержателя крепятся через стандартную разреженную обрешётку 50×50 мм — она прогибается под сосредоточенной нагрузкой 300–500 кгс. Нужно дополнительное усиление в зоне крепления.
- Слишком большое расстояние между рядами. Если расстояние между рядами свыше 4 м, верхний ряд не успевает разгрузить нижний при сходе. Накопление снега между рядами создаёт лавинную нагрузку.
- Точечные снегозадержатели на металлической кровле. Точечные бугели применяются для мягкой черепицы, где снег сам по себе плохо сходит. На гладкой металлической кровле они недостаточны — нужны трубчатые или решётчатые.
- Снегозадержатели без учёта снеговых мешков. В ендовах накопление снега в 1,5–2 раза выше среднего. Снегозадержатели в этих зонах рассчитываются на повышенную нагрузку.
- Применение снегозадержателей с тонкой стенкой кронштейна. Дешёвые изделия с кронштейнами из тонкой стали 2 мм деформируются при первой расчётной снеговой нагрузке. Применяются изделия с кронштейнами 3 мм и более.
Чек-лист приёмки
- тип и марка снегозадержателей соответствуют проекту;
- количество рядов соответствует расчёту для снегового района и длины ската;
- расположение первого ряда — на расстоянии 0,3–0,5 м от карниза;
- расстояние между рядами — 2,5–3,5 м;
- дополнительные снегозадержатели установлены над мансардными окнами и входами;
- крепление через обрешётку с усилением в зонах крепления;
- EPDM-шайбы под саморезами герметизируют отверстия;
- стыки между секциями выполнены с нахлёстом 50–100 мм;
- защитное покрытие кронштейнов и труб без сколов;
- геометрия установки — параллельно карнизу с допуском ±20 мм.
Часто задаваемые вопросы
Нужны ли снегозадержатели на пологой кровле с уклоном 15 %? При таком уклоне снег не сходит самостоятельно — он тает на месте. Снегозадержатели не нужны. Но при уклоне 25 % и выше — рекомендуются над пешеходными зонами.
Сколько метров снегозадержателя нужно на дом 8×12 м? Длина периметра карниза — 16 м (две стороны по 8 м) при условии 4 скатной кровли, или 24 м (две стороны по 12 м) для двускатной. С учётом крутизны может потребоваться 2 ряда на длинных скатах — итого 24–48 м снегозадержателей.
Можно ли установить снегозадержатели на уже смонтированную кровлю? Можно. Снегозадержатели можно ставить и на стадии монтажа покрытия, и через несколько лет на существующую кровлю. Главное — обеспечить надёжное крепление к обрешётке через покрытие с герметизацией отверстий.
Что выбрать — трубчатые или решётчатые снегозадержатели? Для жилых домов с типовыми скатами 6–10 м достаточно трубчатых. Для общественных зданий и сооружений с пологими длинными скатами и тяжёлыми снегами — решётчатые усиленного типа.
Допустимо ли применять снегозадержатели в цвет кровли? Не только допустимо, но и рекомендуется — производители выпускают снегозадержатели в стандартных цветах RAL, соответствующих покрытию кровли. Это улучшает эстетику и не влияет на функциональность.
Сокращения и обозначения
ТКП — технический кодекс установившейся практики. ТНПА — технический нормативный правовой акт. ТКП 45-3.02-25 — кровли. Правила проектирования (РБ). СНБ 2.04.02 — нагрузки и воздействия (РБ). S — снеговая нагрузка на кровлю. μ — коэффициент формы перехода от снега на земле к нагрузке на кровлю. α — угол уклона ската. H — горизонтальное усилие на снегозадержатель. EPDM — этилен-пропилен-диеновый каучук, материал уплотнительных шайб. RAL — стандартная цветовая палитра для строительных материалов.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
