Расчёт арматуры для ленточного фундамента — рутинная задача проектировщика и постоянная боль прораба. Ошибка в диаметре стержня или шаге хомутов выливается в трещины уже на третий–пятый год. Этот материал собирает то, что должен знать о расчёте практик: формулы, таблицы по диаметрам и схемы армирования по действующим белорусским ТНПА.
Какие задачи решает расчёт арматуры
Расчёт арматуры выполняют как минимум три участника процесса. Проектировщик закладывает классы, диаметры и схему армирования в чертежи КЖ. Снабженец считает закупку в тоннах и комплектует партию с учётом нахлёстов и отходов. Прораб контролирует фактическую укладку перед заливкой, сверяя её с проектом.
На объектах частной застройки расчёт нередко сводится к «на глаз»: четыре прута Ø12 в нижний пояс и четыре в верхний. Для ленты 8×10 м под лёгкий дом это часто работает, но даёт трещины при просадке грунта, потому что в углах и Т-образных примыканиях нет рабочей анкеровки. Точный расчёт — это не про «больше железа», а про правильное расположение того же тоннажа.
Какая арматура нужна для ленточного фундамента
Рабочая, конструктивная и монтажная

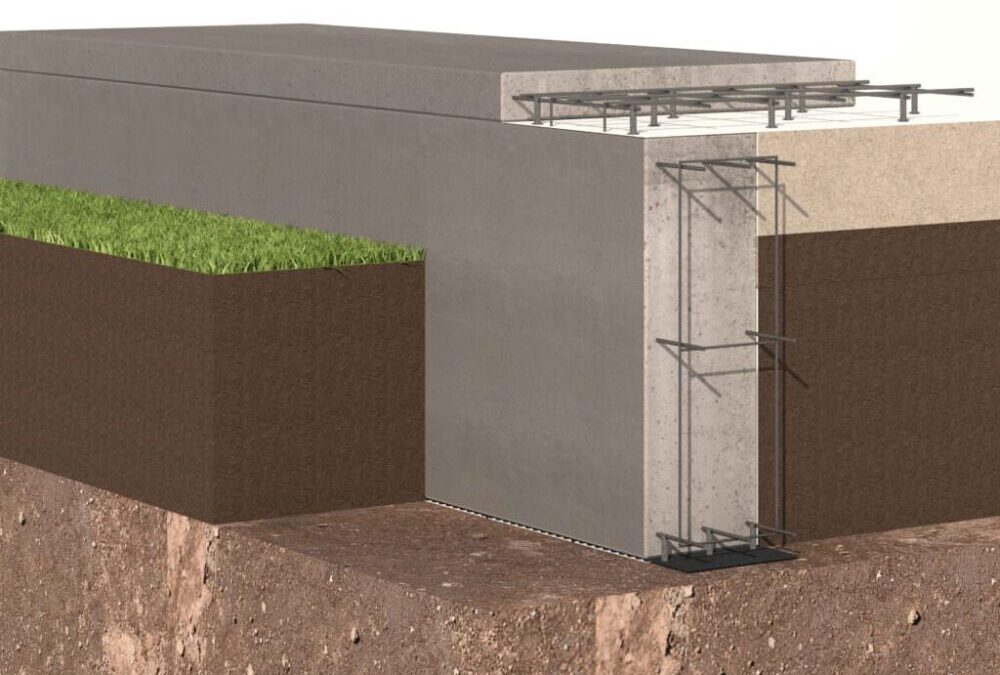

Рабочая арматура воспринимает основные нагрузки — растяжение в нижней зоне сечения и сжатие в верхней. В ленте это продольные стержни в верхнем и нижнем поясах. Конструктивная фиксирует геометрию каркаса и распределяет температурно-усадочные напряжения; в ленте это хомуты и поперечные связи. Монтажная нужна только на этапе сборки и в работе конструкции не участвует.
Соотношение по массе в типовой ленте: 70–80% — продольная рабочая, 18–25% — хомуты, 2–5% — фиксаторы и подкладки. Если в смете доля хомутов выходит за 30% — каркас армирован избыточно поперёк и недостаточно вдоль.
Класс А500С и А240 — стандарт для лент
По действующему ГОСТ 34028-2016 рабочую арматуру в ленте выполняют классом А500С: предел текучести σт ≥ 500 МПа, временное сопротивление σв ≥ 600 МПа, относительное удлинение δ ≥ 14%. Буква «С» означает свариваемость без предварительного подогрева, что критично для каркасов с заводской сваркой узлов.
Хомуты — класса А240 (старое обозначение АI), гладкие, диаметром 6–10 мм. Предел текучести 240 МПа достаточен: на хомуты приходится поперечная сила, а не основной изгибающий момент. Применять А500С на хомуты допустимо, но экономически невыгодно — переплата около 20–25% при отсутствии прироста несущей способности.
Базовая формула расчёта количества стержней
Для типового расчёта продольной арматуры используют формулу через периметр ленты и количество ниток:
Lпрод = P × n × (1 + kнахл), где P — периметр ленты с учётом внутренних стенок, n — количество ниток продольной арматуры, kнахл — коэффициент на нахлёст и отходы (0,08–0,12 для прутка 11,7 м).
Пример. Дом 8×10 м с одной внутренней несущей стеной длиной 10 м. Периметр наружных стен 36 м, внутренняя 10 м — итого 46 м. Принимаем 4 нитки А500С Ø12 (по 2 в верхнем и нижнем поясах).
Lпрод = 46 × 4 × 1,10 = 202,4 м. При массе погонного метра 0,888 кг общая масса продольной составит 202,4 × 0,888 = 179,7 кг, или 17 прутков длиной 11,7 м.
Как считать поперечные хомуты
Количество хомутов рассчитывается через периметр ленты и шаг установки:
Nхом = Pобщ / s + nуглов, где s — шаг хомутов, nуглов — дополнительные хомуты на углах и примыканиях (по одному на каждый перелом оси).
Шаг хомутов по ТКП 45-5.03-130-2009 принимается не более 3/4 высоты сечения и не более 500 мм. Для ленты высотой 700 мм максимальный шаг — 500 мм, рекомендуемый — 250–300 мм. В углах шаг уменьшают до 100–150 мм на участке длиной 2h от перелома оси.
Длина развёртки одного хомута для ленты 400×700 мм с защитным слоем 30 мм по бокам и сверху:
lхом = 2 × (340 + 640) + 2 × 50 (загибы) = 2060 мм.
Для периметра 46 м при шаге 300 мм потребуется 46 000 / 300 ≈ 154 хомута плюс 8 дополнительных в углах и примыканиях. Итого 162 шт × 2,06 м = 333,7 м хомута А240 Ø8, масса 333,7 × 0,395 = 131,8 кг.
Таблицы массы и количества арматуры по диаметрам
Массу погонного метра арматурного стержня определяют по плотности стали 7850 кг/м³ и площади поперечного сечения. Готовые значения для классов А240 и А500С:
| Диаметр, мм | Площадь, мм² | Масса 1 п.м., кг | Масса прутка 11,7 м, кг |
|---|---|---|---|
| 6 | 28,3 | 0,222 | 2,60 |
| 8 | 50,3 | 0,395 | 4,62 |
| 10 | 78,5 | 0,617 | 7,22 |
| 12 | 113,1 | 0,888 | 10,39 |
| 14 | 153,9 | 1,21 | 14,16 |
| 16 | 201,1 | 1,58 | 18,49 |
| 18 | 254,5 | 2,00 | 23,40 |
| 20 | 314,2 | 2,47 | 28,90 |
| 22 | 380,1 | 2,98 | 34,87 |
| 25 | 490,9 | 3,85 | 45,05 |
| 28 | 615,8 | 4,83 | 56,51 |
| 32 | 804,2 | 6,31 | 73,83 |
Ориентировочный расход арматуры на 1 м³ бетона ленты составляет 80–120 кг для одноэтажного дома и 120–170 кг для двух-трёхэтажного, при типовом проценте армирования 0,8–1,2%. Расход ниже 70 кг/м³ — повод проверить расчёт; выше 200 кг/м³ — повод сократить диаметры или уменьшить количество ниток.
Анкеровка, нахлёсты и углы
Стандартная длина прутка 11,7 м не покрывает периметр большинства лент за один кусок, поэтому стыкование выполняют нахлёстом. По ГОСТ 14098 и ТКП 45-5.03-130-2009 минимальная длина нахлёста периодической арматуры А500С при бетоне класса С20/25 составляет:
- 30d — в сжатой зоне (верхний пояс ленты);
- 40d — в растянутой зоне (нижний пояс ленты);
- 50d — при стыковании более 50% стержней в одном сечении.
Для Ø12 это означает 36 см, 48 см и 60 см соответственно. Нахлёсты соседних стержней разносят по длине ленты минимум на 1 м, чтобы не создавать ослабленное сечение.
Углы и Т-образные примыкания — самые ответственные узлы. Прямой стык продольных стержней в углу запрещён: в работу включаются Г-образные или П-образные доборы длиной по 50d с заведением рабочих стержней друг за друга. Без этого узла угол ленты «работает» только за счёт прочности бетона на изгиб, что в 8–12 раз слабее анкерованного железобетона.
Защитный слой бетона
Защитный слой бетона — это расстояние от поверхности конструкции до ближайшей грани арматуры. Его задача — защитить сталь от коррозии и обеспечить совместную работу с бетоном.
По ТКП 45-5.03-130-2009 минимальный защитный слой для фундамента, контактирующего с грунтом:
- при бетонной подготовке — 40 мм снизу;
- при отсутствии подготовки (заливка по грунту) — 70 мм снизу;
- с боков и сверху — 30 мм;
- в агрессивной среде (высокий уровень грунтовых вод, торф) — 50 мм со всех сторон.
На объекте защитный слой обеспечивают пластиковыми фиксаторами или бетонными «сухарями» с шагом 800–1000 мм. Экономия на фиксаторах и укладка каркаса прямо на грунт — самая частая причина появления ржавых полос на боковых гранях ленты через 2–3 года после заливки.
Сравнительный расчёт для типовых лент
Сводная таблица по расходу арматуры для лент разных параметров (бетон класса С20/25, сечение 400×700 мм, А500С продольная, А240 хомуты, шаг хомутов 300 мм):
| Размеры дома, м | Периметр + внутр., м | Ниток × Ø, мм | Продольная, кг | Хомуты Ø8, кг | Итого, кг |
|---|---|---|---|---|---|
| 6×8 | 28 | 4 × 12 | 109,4 | 80,2 | 189,6 |
| 8×10 | 46 | 4 × 12 | 179,7 | 131,8 | 311,5 |
| 10×12 | 56 | 4 × 14 | 298,3 | 160,5 | 458,8 |
| 12×15 | 74 | 6 × 14 | 591,3 | 212,1 | 803,4 |
На итог влияет высота ленты (с ростом высоты увеличивается длина хомута и расход), шаг хомутов и количество ниток в поясах. Двухэтажный дом тех же габаритов требует на 15–25% больше арматуры в нижнем поясе из-за выросшей нагрузки.
Типовые ошибки расчёта и монтажа
Шесть ошибок, которые встречаются на 7 из 10 объектов частной стройки:
- Нахлёст всех стержней в одном сечении. При совпадении нахлёстов по всем 4 ниткам несущая способность участка падает в 1,5–2 раза. Решение — разносить стыки по длине минимум на 1 м.
- Отсутствие анкеровки в углах. Стержни заводят встык вместо нахлёста через Г-образный добор. Угол начинает работать как «бетонная коробка» — трещина появится при первой неравномерной осадке.
- Сварка вместо вязки. Точечная сварка стержней А500С без сертифицированной аппаратуры снижает прочность узла. Вязка проволокой 1,2–1,6 мм даёт прогнозируемую жёсткость каркаса.
- Шаг хомутов 500–700 мм по всей длине. Экономия 30–40% арматуры на хомутах означает потерю поперечной устойчивости — каркас «играет» при заливке и смещается.
- Защитный слой 10–15 мм. Укладка каркаса на «кирпичики» из обломков — фиксаторы должны быть заводские, с расчётной высотой 30 или 50 мм.
- Игнорирование арматуры в верхнем поясе. «Снизу-то всё равно растяжение» — на коротких пролётах и при пучинистых грунтах верхний пояс работает на отрицательный момент. Без него лента трескается посередине пролёта.
Чек-лист приёмки армирования перед заливкой
Минимальный набор пунктов для контроля перед заказом бетона:
- классы арматуры (А500С продольная, А240 хомуты) — сверить с проектом по биркам и клейму;
- фактические диаметры — проверить штангенциркулем выборочно 3–5 стержней из партии;
- количество ниток в верхнем и нижнем поясах — соответствует чертежу КЖ;
- шаг хомутов в средней зоне и в углах — измерить рулеткой на 3–4 участках;
- защитный слой снизу — 40/70 мм (с подготовкой / без);
- защитный слой с боков и сверху — 30 мм, контроль по фиксаторам;
- нахлёсты — длина не менее 30–40d, разнесены по длине ленты;
- углы и Т-примыкания — наличие Г- или П-образных доборов;
- чистота каркаса — отсутствие грязи, льда, слоя ржавчины (поверхностный налёт допустим, отслоения недопустимы);
- опалубка — герметичность стыков, отсутствие зазоров > 3 мм.
Часто задаваемые вопросы
Можно ли использовать стеклопластиковую арматуру вместо стальной? В лентах под лёгкие дома — теоретически да, при подтверждённом расчёте по СТО производителя. На массовых объектах применяется редко из-за низкой жёсткости и сложностей с анкеровкой в углах.
Сколько прутков уходит на 1 куб бетона? Средний показатель 0,9–1,1% по объёму, или 70–90 кг для одноэтажного дома и 100–140 кг для двухэтажного. Точная величина зависит от шага хомутов и высоты сечения.
Можно ли заменить 4 Ø12 на 2 Ø16? По площади — почти эквивалентно (452 мм² против 402 мм²), но 4 нитки распределяют нагрузку лучше и дают резерв при дефекте одного стержня. Замена допустима только в проектном решении.
При отрицательных температурах можно вязать каркас? Вязка возможна до −20 °C, но проволока становится жёстче — увеличивается обрыв. Сварные узлы при отрицательных температурах требуют подогрева зоны до +5 °C.
Что делать, если привезли арматуру с ржавчиной? Поверхностный налёт (степень А или В по ГОСТ 9.402) допускается и улучшает сцепление с бетоном. Глубокая коррозия с отслоением или потерей диаметра > 5% — основание для отказа от партии.
Сокращения и обозначения
КЖ — конструкции железобетонные, раздел рабочих чертежей. ТКП — технический кодекс установившейся практики, белорусский нормативный документ. ТНПА — технический нормативный правовой акт. d — номинальный диаметр арматурного стержня. σт — предел текучести стали. σв — временное сопротивление разрыву. С20/25 — класс бетона по прочности на сжатие.
