Профильная труба — основной материал лёгких металлокаркасных конструкций: навесов, ангаров, теплиц, заборов, антресолей и мансардных надстроек. Подбор сечения «на глаз» в строительстве частных объектов даёт разброс надёжности в 3–5 раз: одни конструкции стоят 30 лет без проблем, другие проседают через зиму. Этот материал — про то, как считать сечение по нагрузке, а не подбирать по аналогии.
Где применяется профильная труба в каркасах
Профтруба нашла нишу там, где двутавр и швеллер избыточны по нагрузке и массе, а уголок недостаточен по жёсткости на изгиб. Замкнутый профиль одинаково работает на изгиб в двух плоскостях, что делает его универсальным в каркасах с двусторонней нагрузкой.
Типовые сценарии применения: навесы пролётом до 6 м, лёгкие ангары пролётом до 12 м (стропильная ферма из профтрубы), теплицы и парники, заборы со столбами и лагами, межэтажные антресоли в производственных помещениях, лестничные марши и площадки обслуживания, каркасы рекламных конструкций и козырьков.
Виды профильной трубы по сечению

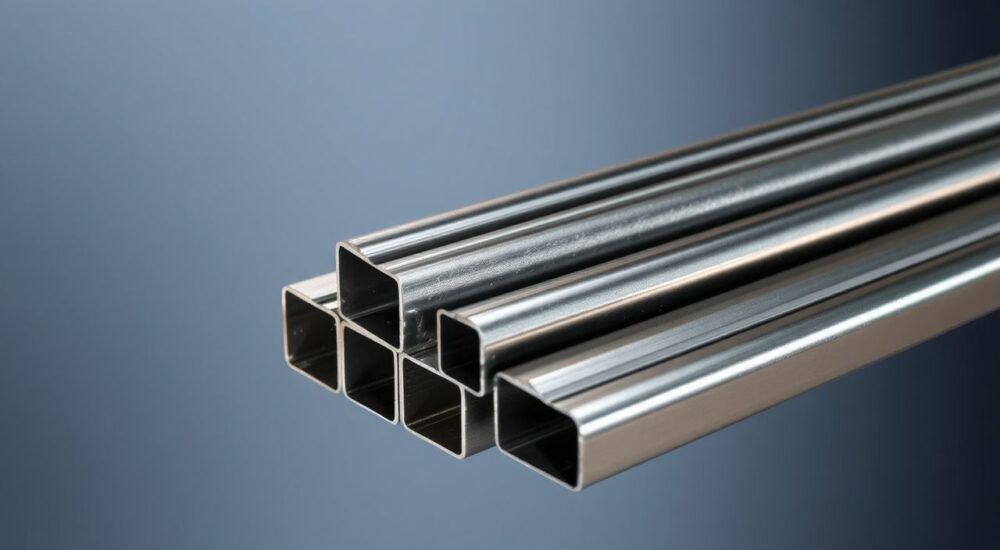

Квадратная труба
Квадратное сечение даёт одинаковую жёсткость в обеих плоскостях. Это удобно для стоек, на которые действует нагрузка с непредсказуемым направлением (например, ветровая нагрузка на отдельностоящий столб). Момент сопротивления квадратной трубы 60×60×3 составляет 12,3 см³, при массе 5,35 кг/м.
Стандартный сортамент квадратной трубы по ГОСТ 30245-2003 — от 40×40 до 250×250 мм при толщине стенки 2–12 мм. На рынке доступны также промежуточные размеры по техническим условиям отдельных заводов: 50×50, 70×70, 90×90.
Прямоугольная труба
Прямоугольное сечение выгоднее, когда направление нагрузки задано однозначно — балка перекрытия, прогон под кровлю, ригель в каркасе. Установленная на ребро, такая труба показывает момент сопротивления в 1,5–2 раза выше квадратной при той же массе погонного метра.
Сравнение для иллюстрации: труба 80×80×3 имеет момент сопротивления 23,1 см³, а труба 100×60×3 — 24,9 см³. При почти равной массе (7,11 и 7,11 кг/м) прямоугольная даёт несущую способность на 8% выше при установке широкой стороной по вертикали.
Сортамент по ГОСТ 30245-2003
Основные параметры сечения для расчётов — площадь поперечного сечения A, момент инерции I, момент сопротивления W. Сводная таблица для распространённых типоразмеров:
| Сечение, мм | Толщина, мм | Масса, кг/м | A, см² | Ix, см⁴ | Wx, см³ |
|---|---|---|---|---|---|
| 40×40 | 3 | 3,38 | 4,30 | 10,2 | 5,11 |
| 50×50 | 3 | 4,32 | 5,50 | 20,8 | 8,32 |
| 60×60 | 3 | 5,35 | 6,82 | 37,0 | 12,3 |
| 60×60 | 4 | 6,87 | 8,75 | 45,4 | 15,1 |
| 80×80 | 3 | 7,11 | 9,06 | 92,3 | 23,1 |
| 80×80 | 4 | 9,18 | 11,7 | 111 | 27,6 |
| 100×100 | 4 | 11,7 | 14,9 | 225 | 45,0 |
| 100×100 | 5 | 14,2 | 18,1 | 267 | 53,3 |
| 120×120 | 5 | 17,4 | 22,1 | 477 | 79,5 |
| 140×140 | 5 | 20,5 | 26,1 | 774 | 110 |
| 150×150 | 6 | 26,1 | 33,2 | 1140 | 152 |
| 180×180 | 6 | 31,8 | 40,4 | 2030 | 225 |
| 200×200 | 8 | 46,5 | 59,2 | 3640 | 364 |
Для прямоугольных сечений момент сопротивления зависит от ориентации:
| Сечение, мм | Толщина, мм | Масса, кг/м | Wx (по h), см³ | Wy (по b), см³ |
|---|---|---|---|---|
| 60×40 | 3 | 4,32 | 9,82 | 7,32 |
| 80×40 | 3 | 5,32 | 15,7 | 9,53 |
| 80×60 | 3 | 6,21 | 18,5 | 15,1 |
| 100×60 | 3 | 7,11 | 24,9 | 17,6 |
| 100×60 | 4 | 9,18 | 30,5 | 21,4 |
| 120×80 | 4 | 11,7 | 44,1 | 33,3 |
| 140×100 | 5 | 17,4 | 67,8 | 53,5 |
| 160×120 | 5 | 20,5 | 91,7 | 74,8 |
| 200×120 | 6 | 26,1 | 147 | 105 |
Какие параметры нужны для подбора сечения
Подбор сечения сводится к четырём входным данным: пролёт балки L, шаг балок a (он же грузовая ширина), погонная нагрузка q и тип закрепления концов (шарнирное, защемлённое). Для типового каркаса навеса или ангара рассматривают шарнирное опирание балки на стойки — это запас прочности и упрощение монтажа.
Расчётная нагрузка собирается из трёх компонентов: вес кровельного пирога (0,2–0,5 кН/м² для лёгкой кровли), снеговая нагрузка по СНБ 2.01.01-93 для соответствующего района РБ, временная эксплуатационная (при наличии).
Снеговая нагрузка по белорусской нормативной базе для большинства районов составляет 1,2–1,8 кН/м² характеристического значения; с учётом коэффициентов перехода к расчётной — 1,4–2,2 кН/м². В горных и северных районах с массовыми сугробами значение увеличивается. Ветровую нагрузку для лёгких каркасов учитывают преимущественно на ограждения, стойки и связи.
Расчётный пример: каркас навеса 6×4 м
Исходные данные: навес во II снеговом районе РБ, пролёт балок 4 м, шаг балок 1,5 м, кровля из профнастила С21 с обрешёткой (нагрузка 0,25 кН/м²), снеговая нагрузка 1,6 кН/м². Сталь С245 (расчётное сопротивление Ry = 240 МПа).
Шаг 1. Сбор погонной нагрузки на балку. Полная нагрузка на 1 м² кровли с учётом коэффициентов надёжности γf = 1,1 для постоянной и 1,4 для снеговой: qпол = 0,25 × 1,1 + 1,6 × 1,4 = 2,52 кН/м². Погонная нагрузка на балку: q = 2,52 × 1,5 = 3,78 кН/м.
Шаг 2. Изгибающий момент. Для шарнирно опёртой балки с равномерной нагрузкой M = qL²/8 = 3,78 × 16 / 8 = 7,56 кНм.
Шаг 3. Требуемый момент сопротивления. Wтр = M / (Ry × γc) = 7,56 × 10⁶ / (240 × 10⁶) = 31,5 см³, где γc = 1,0 для лёгких конструкций.
Шаг 4. Подбор сечения по таблице. Из сортамента подходит труба 100×60×4 (Wx = 30,5 см³ — близко к требуемому) или с запасом 100×80×3 (Wx = 38 см³). Принимаем 100×60×4 — масса 9,18 кг/м.
Шаг 5. Проверка прогиба. Прогиб от характеристической нагрузки (без коэффициентов): qхар = (0,25 + 1,6) × 1,5 = 2,78 кН/м. Момент инерции трубы 100×60×4 — Ix = 152 см⁴.
f = 5qL⁴ / (384EI) = 5 × 27,8 × 400⁴ / (384 × 2,06 × 10⁵ × 152 × 10⁴) = 11,8 мм. Допустимый прогиб для покрытия L/200 = 4000/200 = 20 мм. Условие выполнено с запасом 40%.
Расчёт прогиба и предельные значения
Прогиб балки от равномерной нагрузки: f = 5qL⁴ / (384EI), где q — характеристическая (не расчётная) нагрузка, L — пролёт, E = 2,06 × 10⁵ МПа для стали, I — момент инерции сечения.
Предельные относительные прогибы по СНБ:
- несущие балки покрытия — L/200;
- прогоны лёгкой кровли — L/150;
- балки перекрытий с штукатуркой потолка снизу — L/250;
- конструкции с подвешенным оборудованием — L/300;
- лестничные площадки, пешеходные пути — L/250.
Расчёт по прогибу часто оказывается определяющим для лёгких кровель: сечение, прошедшее по прочности, не проходит по жёсткости. Это типичная ситуация для пролётов больше 4 м с тонкостенной трубой 3 мм.
Соединения профильной трубы
Сварные соединения
Сварка профильной трубы из стали С245 выполняется электродами Э42А или Э46 по ГОСТ 9467 (рутиловые МР-3, основные УОНИ-13/45). Угловой шов по периметру стыка — стандартное решение для большинства узлов; катет шва принимают равным толщине более тонкой из соединяемых деталей, но не менее 4 мм.
При стыковании трубы с трубой под углом (узел крепления балки к стойке) рекомендуют использовать косынку или приварную пластину толщиной 6–8 мм: это разводит зону концентрации напряжений и упрощает контроль шва.
Болтовое соединение
Болтовое соединение через приварные пластины или фланцы предпочтительно для сборно-разборных конструкций и быстромонтируемых ангаров. Применяют болты класса прочности 8.8 М12–М20 по ГОСТ 7798 или высокопрочные 10.9 для ответственных узлов с расчётной нагрузкой.
Прямое болтовое соединение через стенку трубы без фланца недопустимо для нагруженных узлов: тонкая стенка не выдерживает смятия и продавливается шайбой.
Защита от коррозии каркасов из профтрубы
Замкнутый профиль уязвим к внутренней коррозии: конденсат собирается внутри и не имеет выхода. Это сокращает ресурс каркаса с проектных 50 лет до 15–20 без видимых признаков снаружи. Защита от внутренней коррозии — обязательная заглушка торцов резиновыми или пластиковыми пробками либо герметичная заварка торца.
Наружная защита по ISO 12944 для категории C3 (типичная атмосфера малых населённых пунктов и пригорода): пескоструйная подготовка Sa 2½, цинкнаполненный грунт 60 мкм, эпоксидный промежуточный слой 80 мкм, полиуретановый финиш 60 мкм. Общая толщина покрытия ≈ 200 мкм, ресурс по ISO 12944 — 15–25 лет.
Альтернатива — горячее цинкование по ГОСТ 9.307: окунание готового каркаса в ванну с расплавленным цинком при 450 °C. Толщина покрытия 80–120 мкм, ресурс 30–50 лет, но требует доставки в гальванический цех и ограничения по габаритам ванны (обычно до 12 м длины).
Принципы быстрого подбора сечения
Для ориентировочной оценки на стадии эскиза, при типовых нагрузках для лёгкой кровли (1,5–2,5 кН/м² с учётом снега и собственного веса), шаг балок 1,5 м:
- пролёт до 3 м → 60×40×3 или 60×60×3;
- пролёт 3–4 м → 80×60×3 или 80×80×3;
- пролёт 4–5 м → 100×60×4 или 100×80×3;
- пролёт 5–6 м → 120×80×4 или 140×100×4;
- пролёт более 6 м → ферма из 60×60×3 или 80×40×3 вместо сплошной балки.
Стойки навесов и лёгких ангаров высотой до 4 м с шагом 3–4 м чаще всего выполняют из квадратной трубы 80×80×4 или 100×100×4. На стойки высотой 5–6 м и при большом ветровом давлении переходят на 120×120×5 или 150×150×5.
Типовые ошибки подбора сечения
- Подбор «по аналогии» с соседним объектом. Одинаковый навес у соседа стоит 10 лет — значит, и у нас сработает. На самом деле различаются снеговой район, утепление кровли и шаг балок. Сечение нужно считать.
- Игнорирование прогиба. Сечение прошло по прочности — значит, всё хорошо. Прогиб может оказаться втрое больше допустимого, что приведёт к трещинам в кровле и зыбкости конструкции.
- Прямоугольная труба «плашмя». Установка трубы 100×60 широкой стороной горизонтально вместо вертикальной снижает момент сопротивления почти в 2 раза.
- Экономия на толщине стенки. Замена трубы 80×80×4 на 80×80×3 экономит 23% массы, но снижает момент сопротивления на 16% — это пограничный случай, требующий пересчёта.
- Отсутствие связей жёсткости. Каркас из стоек и балок без диагональных связей теряет устойчивость от ветровой нагрузки. Связи в плоскости стен и кровли — обязательный элемент.
- Незаглушенные торцы. Через 5–7 лет каркас выглядит идеально снаружи, но истончается изнутри из-за конденсата. На каждый торец — заглушка или герметичный сварной шов.
- Применение бывших в употреблении труб без контроля. Б/у профтруба с предыдущего объекта может иметь скрытые повреждения от перегрузки, трещины в околошовной зоне, неравномерную коррозию. Использовать допустимо только после визуального контроля и пересчёта по фактической толщине стенки.
Часто задаваемые вопросы
Можно ли использовать бесшовную трубу вместо электросварной? Да, по прочности эквивалентна или выше. Но дороже в 1,5–2 раза и редко имеет смысл для каркасов лёгких зданий. Бесшовную применяют для трубопроводов высокого давления, не для строительных каркасов.
Чем отличается ГОСТ 30245 от ГОСТ 8639? ГОСТ 30245 регламентирует гнутые замкнутые сварные профили для строительных конструкций (с расчётными параметрами и гарантированной свариваемостью). ГОСТ 8639 — общее машиностроительное применение, без столь жёстких требований к прочностным характеристикам. Для каркасов зданий применяют первый.
Какую сталь выбирать — С245 или С345? Для большинства каркасов лёгких зданий достаточно С245 (Ry = 240 МПа). С345 (Ry = 320 МПа) применяют, когда уменьшение массы каркаса даёт экономию на фундаменте и логистике; типичная зона — ангары пролётом более 18 м.
Допустимы ли сварные стыки на трубе посередине пролёта? Стык в зоне максимального момента допустим только при сварке встык с разделкой кромок и контролем шва ВИК или УЗК. Для типовых каркасов разумнее перенести стык на четверть пролёта или использовать цельную трубу.
При какой минимальной температуре можно варить профтрубу? При температуре ниже −10 °C для стали С245 требуется подогрев зоны сварки до +5 °C. Без подогрева повышается риск холодных трещин в околошовной зоне. Для С345 нижняя граница ещё выше — около −5 °C без подогрева.
Сокращения и обозначения
Wx — момент сопротивления сечения относительно оси x. Ix — момент инерции сечения. Ry — расчётное сопротивление стали по пределу текучести. E — модуль упругости стали. γf — коэффициент надёжности по нагрузке. γc — коэффициент условий работы. ВИК — визуально-измерительный контроль. УЗК — ультразвуковой контроль. С245, С345 — марки строительной стали по СТБ 1196.
