Пароизоляция и гидроизоляция в кровельном пироге: принципы устройства

Пароизоляция и гидроизоляция — два слоя кровельного пирога, которые путают чаще всего. На вид это плёнки и мембраны почти одинаковой толщины и одинаковых рулонов. На деле они защищают утеплитель с противоположных сторон от противоположных угроз: пароизоляция — снизу от тёплого пара, гидроизоляция — сверху от холодной воды. Перепутать их при монтаже — это надёжно вывести из строя утеплитель за один-два сезона. Этот материал собирает разницу между ними, правила монтажа и принципы выбора материалов.

Разные функции в кровельном пироге

Пароизоляция и гидроизоляция работают на противоположных сторонах утеплителя:

• пароизоляция — со стороны помещения (тёплая сторона). Защищает утеплитель от водяного пара, поступающего из жилых помещений с человеческой деятельностью (дыхание, готовка, гигиена);
• гидроизоляция — со стороны улицы (холодная сторона). Защищает утеплитель от попадания атмосферных осадков, протечек через покрытие, конденсата от наружного воздуха.

Главная физика процесса — пар движется от тёплой стороны (помещение) к холодной (улица). Если на пути пара нет препятствия, он проходит через утеплитель и конденсируется на холодной стороне, где наружный воздух уже не может удерживать столько влаги. Конденсат накапливается в утеплителе, снижает его теплоизоляционные свойства, вызывает гниение деревянных конструкций.

Параметр паропроницаемости Sd

Sd — эквивалентная толщина диффузионного слоя для пара, в метрах. Чем выше Sd, тем хуже материал пропускает пар. Принципиальные значения:

Категория	Sd, м	Применение
Пароизоляция	≥ 100	защита утеплителя от пара со стороны помещения
Гидро-ветрозащита (диффузионная)	≤ 0,3	защита утеплителя от наружной воды с пропуском пара
Умная мембрана (адаптивная)	0,3–5	переменная паропроницаемость в зависимости от влажности
Гидроизоляционная плёнка	5–50	защита от воды с ограниченным пропуском пара (требует двух вентзазоров)

Главное правило: Sd пароизоляции должно быть в 100–1000 раз больше Sd гидро-ветрозащиты. Это создаёт асимметрию, при которой пар свободно выходит наружу, но не может вернуться внутрь.

Пароизоляция: типы и применение

Стандартные типы пароизоляционных материалов:

• полиэтиленовая плёнка 200–300 мкм — самое дешёвое решение, Sd около 80–120 м;
• пароизоляционная плёнка армированная — со встроенным армирующим слоем для повышенной прочности при монтаже;
• пароизоляция с алюминиевым напылением — отражает инфракрасное излучение, дополнительный теплоизоляционный эффект 5–10%;
• пароизоляция с переменной паропроницаемостью (умная мембрана) — пропускает пар наружу при определённой влажности, обеспечивая просушку утеплителя в межсезонье;
• наклеиваемые пароизоляционные мембраны — самоклеящаяся основа для лучшего прилегания.

Для большинства жилых домов в Беларуси применяется армированная пароизоляционная плёнка средней ценовой категории с Sd около 100–150 м. Этого достаточно для стандартных режимов эксплуатации.

Гидроизоляция: типы и применение

Гидроизоляция в скатной кровле — это диффузионная мембрана, реже гидроизоляционная плёнка:

• трёхслойная диффузионная мембрана из нетканого полипропилена — стандартное решение, Sd ≤ 0,3 м, пропускает пар, не пропускает воду;
• армированная диффузионная мембрана — с встроенным армирующим слоем для большей прочности;
• супердиффузионные мембраны — высочайшая паропроницаемость Sd ≤ 0,02 м, для самых ответственных применений;
• гидроизоляционная плёнка из армированного полиэтилена — Sd 10–50 м, для холодных кровель без утеплителя или для специальных применений (требует двух вентиляционных зазоров).

В современных тёплых мансардных кровлях применяется только диффузионная мембрана. Гидроизоляционная плёнка в таких кровлях создаёт паровой барьер на холодной стороне утеплителя, что приводит к конденсации.

Технология монтажа пароизоляции

Пароизоляция в мансардной кровле монтируется со стороны помещения, под отделкой потолка. Правила:

• пароизоляция укладывается полосами горизонтально или вертикально с нахлёстом 100–150 мм;
• все стыки и нахлёсты проклеиваются специальной двусторонней пароизоляционной лентой — стандартная клейкая лента не обеспечивает достаточной адгезии и герметичности;
• проходы инженерных коммуникаций (вентиляция, электропроводка, трубы) герметизируются специальными манжетами или мастикой;
• примыкания пароизоляции к стенам, окнам, дверям — клеятся лентой по всему контуру;
• крепление к стропилам — оцинкованными скобами или гвоздями с шагом 100–150 мм по перекрытию.

Главное требование к пароизоляции — герметичность. Любое отверстие или неполноценный стык — это путь пара в утеплитель. Все технологические отверстия должны быть заклеены до укладки внутренней отделки.

Технология монтажа гидроизоляции

Гидроизоляция в мансардной кровле монтируется поверх утеплителя, перед обрешёткой:

• укладывается полосами горизонтально, начиная от карниза вверх к коньку;
• нахлёсты между полосами 100–150 мм по горизонтали (нижняя полоса под верхней — для стока воды);
• стыки склеиваются специальной лентой производителя мембраны;
• в местах примыканий, выводов труб, мансардных окон — дополнительный гидроизоляционный фартук;
• крепление к стропилам через контробрешётку — это обеспечивает вентиляционный зазор и фиксирует мембрану.

Главное требование к гидроизоляции — водонепроницаемость и одновременная паропроницаемость. Мембрана должна пропускать пар наружу из утеплителя, но не пропускать воду внутрь от случайных протечек покрытия.

Дополнительные слои в сложных схемах

В нестандартных кровлях добавляются дополнительные слои:

• ветрозащита — отдельный слой между утеплителем и гидроизоляцией. Защищает утеплитель от продувания при высоких скоростях воздуха в вентиляционном зазоре;
• двойная пароизоляция — для помещений с экстремально высокой влажностью (бани, бассейны);
• специальные пароизоляционные мембраны для тёплых полов и панелей лучистого обогрева;
• отражающая пароизоляция — со стороны бани, сауны для защиты утеплителя от высокой температуры и пара.

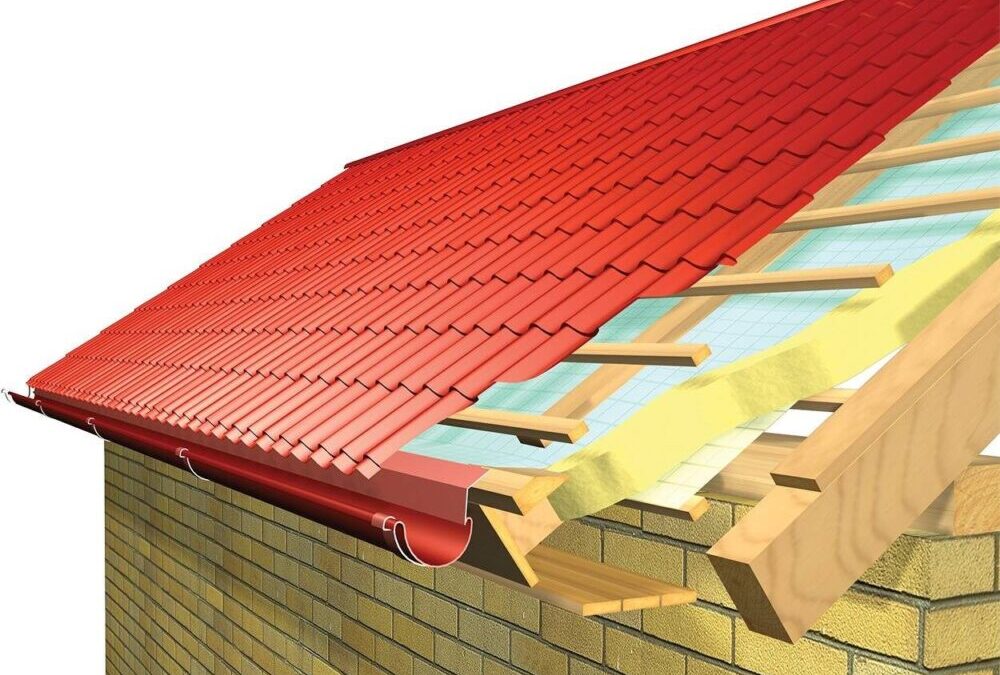

В обычных жилых зданиях достаточно стандартной схемы: пароизоляция + утеплитель + диффузионная мембрана + вентиляционный зазор + покрытие.

Типовые ошибки

1. Перепутать пароизоляцию с гидроизоляцией. Пароизоляция ставится снизу (со стороны помещения), гидроизоляция сверху (со стороны улицы). Перевёрнутая схема приводит к конденсации в утеплителе уже в первый сезон.
2. Применение гидроизоляционной плёнки вместо диффузионной мембраны. Плёнка с Sd = 20–50 м создаёт паровой барьер на холодной стороне утеплителя — конденсат, гниение стропил, отсыревший утеплитель.
3. Нарушенная пароизоляция со стороны помещения. Пар проходит сквозь повреждённую плёнку и конденсируется в утеплителе. Все стыки должны быть проклеены лентой, проходы загерметизированы.
4. Отсутствие вентиляционного зазора над диффузионной мембраной. Без зазора между мембраной и обрешёткой влага не может выходить наружу, накапливается на верхней поверхности мембраны.
5. Стандартный скотч вместо специальной ленты для стыков. Бытовая клейкая лента отклеивается за 6–12 месяцев из-за перепадов температур и влажности. Применяются специальные пароизоляционные и герметизирующие ленты с заявленным сроком службы 30+ лет.
6. Игнорирование герметизации проходов. Дымоход, вентиляционная труба, электропроводка проходят через пароизоляцию. Без герметизации манжетой или мастикой эти точки — каналы пара в утеплитель.
7. Гидроизоляционная плёнка без двух вентиляционных зазоров. Если применяется паронепроницаемая плёнка вместо диффузионной мембраны, нужны вентиляционные зазоры под и над плёнкой. Один зазор — типовая для диффузионной мембраны схема — недостаточен.

Часто задаваемые вопросы

Как определить какая сторона мембраны вверх? Производители обычно маркируют сторону, обращённую к утеплителю. Если маркировки нет — указывается в инструкции. Для диффузионной мембраны принципиально важно: одна сторона пропускает пар, другая нет, нарушение порядка делает мембрану нефункциональной.

Можно ли обойтись без пароизоляции в чердачном перекрытии? Нет. Пар из жилого помещения поднимается вверх, и без пароизоляции попадает в утеплитель чердака. За зиму утеплитель может намокнуть на 30–40 % по массе с потерей теплоизоляционных свойств.

Сколько метров пароизоляции нужно на мансардную кровлю 100 м²? Около 120 м² с учётом нахлёстов 100–150 мм и стандартной ширины рулона 1,5 м. Плюс 50–80 м специальной ленты для проклейки стыков.

Допустимо ли применять одну плёнку и сверху, и снизу утеплителя? Если плёнка одинаковая и она пароизоляционная (Sd ≥ 100 м), то это создаст герметичный мешок вокруг утеплителя. Влага не сможет ни войти, ни выйти, в межсезонье будут конденсат и проблемы. Сверху и снизу нужны разные материалы.

Сколько служит пароизоляция и гидроизоляция? Качественные материалы — 25–50 лет. Дешёвые полиэтиленовые плёнки могут потерять свойства через 10–15 лет. Замена в существующей кровле — это перестройка всего пирога, поэтому экономия на материалах редко оправдана.

Сокращения и обозначения

ТКП — технический кодекс установившейся практики. ТНПА — технический нормативный правовой акт. ТКП 45-2.04-43 — строительная теплотехника (РБ). ТКП 45-3.02-25 — кровли. Правила проектирования (РБ). Sd — эквивалентная толщина диффузионного слоя для пара, м. λ — коэффициент теплопроводности. Пароизоляция — слой, защищающий утеплитель от пара со стороны помещения. Гидроизоляция (гидро-ветрозащита) — слой, защищающий утеплитель от воды и ветра со стороны улицы. Диффузионная мембрана — паропроницаемая гидроизоляция. Умная мембрана — пароизоляция с переменной паропроницаемостью в зависимости от влажности.

Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
