Карнизные и торцевые планки — доборные элементы, которые закрывают кромки кровельного покрытия и не дают воде, ветру и насекомым проникать под скат. На объекте их часто заказывают по остаточному принципу, забывая включить в основной заказ металла, а потом снимают с типового складского профиля без подбора под конкретное покрытие. Несоответствие размеров и геометрии приводит к щелям, к попаданию воды в кровельный пирог, к деформации тонких краёв листов. Этот справочник собирает основные доборные планки кровли: типы, размеры, область применения, расход на типовых проектах.
Назначение доборных планок
Кромки кровельного покрытия — это тонкие края листового металла. Без защиты они:
- деформируются от ветра — листы профнастила толщиной 0,4–0,5 мм по краю гнутся;
- пропускают воду в кровельный пирог — особенно с торцов скатов при сильном ветре;
- выглядят небрежно — обрезанные края с заусенцами портят эстетику кровли;
- становятся точкой коррозии — на торцах оцинкованной стали поверхность открыта от защитного покрытия.
Доборные планки решают эти проблемы — закрывают кромки, защищают от ветра и воды, придают завершённый вид кровле.
Карнизная планка
Карнизная планка устанавливается по нижней кромке ската, по линии карниза. Её функции:
- защищать торец кровельного пирога от затекания воды;
- отводить воду в водосточный жёлоб через капельник;
- защищать лобовую доску от попадания воды;
- придавать кровле эстетический завершённый вид.
Стандартная карнизная планка — гнутый профиль из листового металла толщиной 0,45–0,5 мм. Геометрия:
- верхняя полка — заходит под кровельное покрытие на 100–150 мм;
- вертикальная стенка — закрывает торец кровельного пирога;
- нижний капельник — отбойник, отводящий воду от стены здания на 30–50 мм.
Стандартные размеры карнизной планки — ширина по развёртке 200–300 мм, длина 2 м, нахлёст между планками 50–100 мм.
Торцевая (ветровая) планка
Торцевая планка устанавливается по торцу ската (фронтону). Её функции:
- защищать кромку профнастила или металлочерепицы от деформации ветром;
- предотвращать подсос воды и снега под покрытие со стороны фронтона;
- защищать ветровую доску (фронтонный карниз) от увлажнения;
- придавать кровле эстетику.

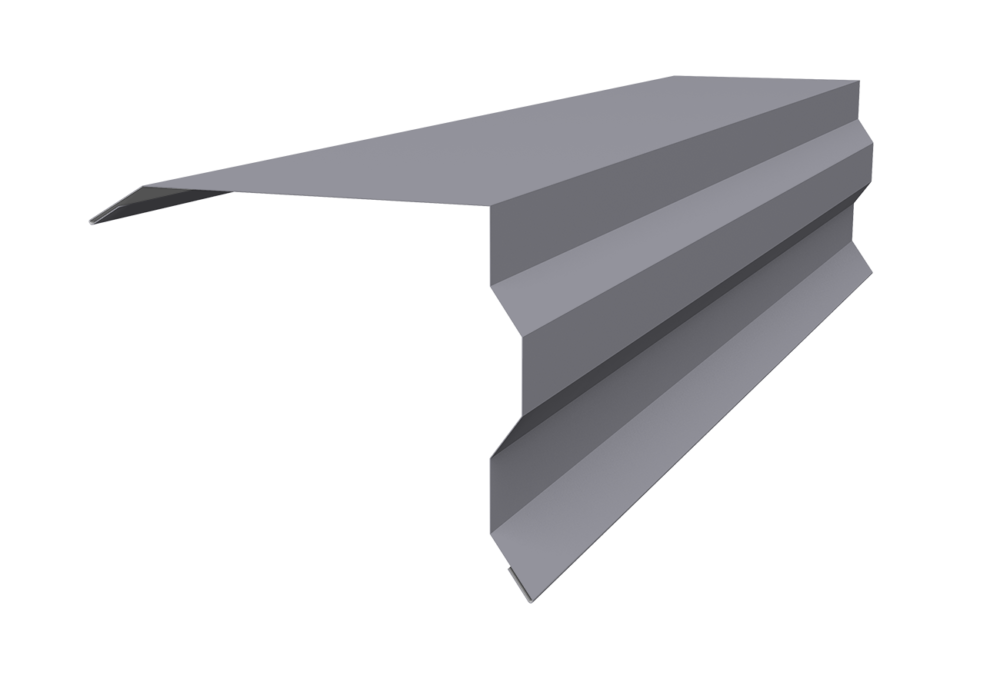

Стандартная торцевая планка — гнутый профиль шириной по развёртке 100–150 мм, длиной 2 м. Геометрия:
- верхняя горизонтальная полка — накрывает крайний гребень волны профнастила или верхнюю поверхность металлочерепицы;
- вертикальная стенка — закрывает торец листа сверху до нижней кромки;
- нижняя горизонтальная полка — заходит за ветровую доску или фронтонный карниз для крепления.
Подбор размеров
| Тип покрытия | Карнизная планка | Торцевая планка |
|---|---|---|
| Профнастил С8, С21 | 200×60 мм | 95×120 мм |
| Профнастил НС35, Н75 | 250×80 мм | 115×140 мм |
| Металлочерепица | 150×100 мм | 100×100 мм |
| Фальцевая кровля | 200×80 мм | 100×120 мм |
Размеры приведены примерные: первая цифра — общая ширина по развёртке, вторая — высота вертикальной стенки. Производители выпускают доборы под конкретные марки своих покрытий, и точные размеры даются в каталогах.
Расход на типовых проектах
Карнизная планка идёт вдоль карнизов кровли. Расход на типовых проектах:
| Тип кровли | Размеры здания, м | Длина карнизов, м | Расход карнизной планки |
|---|---|---|---|
| Двускатная | 8×10 | 20 м (две стороны по 10) | 11 планок по 2 м |
| Двускатная | 10×12 | 24 м | 13 планок |
| Вальмовая (четырёхскатная) | 8×10 | 36 м (периметр) | 19 планок |
| Вальмовая | 10×12 | 44 м | 23 планки |
Торцевая планка идёт по торцам скатов (фронтонам). На двускатной кровле — 4 линии торцов (по 2 на каждый скат). Длина каждой линии равна длине ската по наклонной.
Крепление планок
Карнизная планка крепится:
- верхняя полка — крепится к лобовой доске оцинкованными гвоздями или саморезами с шагом 300–500 мм;
- под верхнюю полку укладывается лента или мастика герметизации;
- покрытие (профнастил, металлочерепица) монтируется поверх верхней полки.
Торцевая планка крепится:
- верхняя горизонтальная полка — саморезами в верхнюю волну профнастила или в верхнюю полку металлочерепицы с шагом 300–500 мм;
- нижняя полка (если есть) — к ветровой доске оцинкованными гвоздями;
- под планкой укладывается герметизирующая лента в зоне контакта с покрытием.
Цвет и покрытие
Доборные планки выпускаются в тех же цветах RAL, что и основное кровельное покрытие. При заказе металла для кровли в одной партии заказываются и доборы, что обеспечивает идентичный цвет и одну партию полимерного покрытия.
Срок службы полимерного покрытия — 20–30 лет, оцинкованного без полимера — 15–20 лет. При замене кровли доборы обычно меняются вместе с основным покрытием — цвет более старых элементов может отличаться от нового покрытия.
Типовые ошибки
- Карнизная планка без капельника. Стандартные планки имеют капельник — отбойник нижней кромки. Дешёвые «безкапельниковые» планки пропускают воду на стену здания.
- Слишком узкая верхняя полка. Если полка короче 100 мм, она не обеспечивает надёжного перекрытия торца кровельного пирога. Минимум 100, рекомендуется 120–150 мм.
- Несоответствие размеров планки и волны профнастила. Планка для С8 не подходит под Н75 — высота волны разная, верхняя полка не накрывает гребень. Покупка под конкретное покрытие.
- Крепление через все 4 поверхности планки. Если планка зажата креплением с трёх или четырёх сторон, она не может расширяться при нагреве. Возникают пузыри и волны деформации.
- Игнорирование герметизирующей ленты. Без ленты в зоне примыкания планки к покрытию возникают капиллярные щели, через которые затекает вода.
- Нахлёст менее 50 мм между смежными планками. Короткие нахлёсты пропускают воду в швах. Минимум 50, рекомендуется 80–100 мм.
- Применение торцевой планки от другого производителя. Геометрия планок зависит от производителя — взаимозамена даёт несоответствие размеров, щели, неэстетичный вид.
Часто задаваемые вопросы
Сколько метров карнизной планки на двускатную кровлю 10×12 м? Длина карнизов 24 м (две стороны по 12 м). С нахлёстом 100 мм между планками — 13 планок по 2 м, итого 26 м карнизной планки.
Можно ли заменить карнизную планку самодельной из листового металла? Можно, но обычно нецелесообразно. Заводская планка дешевле в производстве, имеет точную геометрию под покрытие, полимерное покрытие нужного цвета. Самодельная — экономия 20–30 % материала при потере качества.
Какая толщина металла торцевой планки оптимальна? 0,45–0,5 мм — стандарт для большинства производителей. Тоньше — деформируется при монтаже, толще — избыточно по жёсткости и стоимости.
Допустимо ли применять оцинкованные планки без полимерного покрытия? Допустимо в неответственных хозяйственных постройках. Срок службы 15 лет. В жилых зданиях применяются планки с полимерным покрытием в цвет кровли — эстетика и долговечность.
Нужны ли карнизные планки на холодной кровле гаража? Желательны. Без планки край кровельного пирога открыт, ветер задувает воду и снег под покрытие. Стоимость карнизной планки на типовой гараж — несколько планок, ощутимой экономии нет.
Сокращения и обозначения
ТНПА — технический нормативный правовой акт. ТКП 45-3.02-25 — кровли. Правила проектирования (РБ). RAL — стандартная цветовая палитра. С8, С21, НС35, Н75 — марки профнастила. Карнизная планка — гнутый профиль для защиты нижней кромки ската. Торцевая (ветровая) планка — гнутый профиль для защиты торца ската (фронтона). Капельник — отбойник нижней кромки карнизной планки. Лобовая доска — деревянный элемент по торцу стропил у карниза. Ветровая доска — деревянный элемент по торцу стропил у фронтона.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
