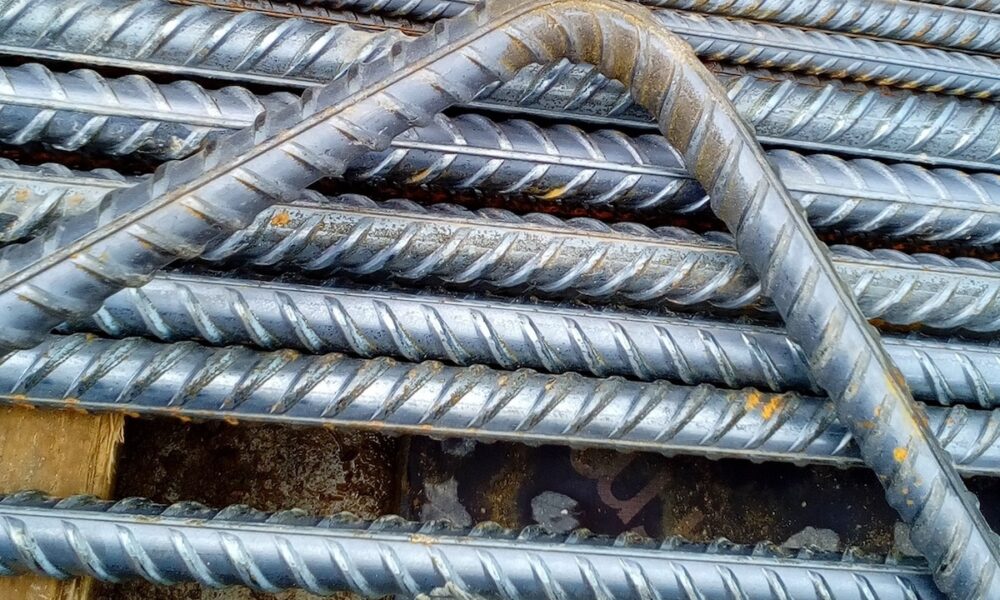

Гнутая арматура — стержни, согнутые по проектным размерам и углам на заводе или в заготовительной мастерской: хомуты колонн и балок, угловые усиления стен, П-образные доборы для углов фундаментов, скобы и анкеры закладных. Заказ гнутых элементов требует точного чертежа и спецификации — ошибка в одной таблице приводит к партии деталей, которые не подходят к каркасу. Этот материал собирает практические принципы заказа, приёмки и применения гнутых арматурных изделий.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.
Где применяется гнутая арматура
Гнутые арматурные изделия используются везде, где прямой пруток не справляется с задачей анкеровки или удержания формы. Основные сферы применения:
- хомуты для колонн и балок — замкнутые периметры из прямоугольного стержня с двумя загибами;
- угловые усиления ленточных и плитных фундаментов — П-образные и Г-образные доборы;
- скобы для закладных деталей — двойные крюки из стержней А500С;
- анкеры для металлоконструкций — Г-образные стержни с резьбовой частью;
- соединения «стена-фундамент» и «стена-перекрытие» — Z-образные стержни с дополнительной анкеровкой;
- усиление продавливаемых зон плит — гнутые поперечные стержни в зоне колонн.
На объекте гнутую арматуру изготавливают вручную с применением ручных гибочных приспособлений — допустимо для диаметров до 14 мм при небольших объёмах. Для серийного производства и крупных диаметров (от 16 мм) применяется заводская гибка на электромеханических или гидравлических станках с программным управлением.
Минимальные радиусы загиба
Радиус загиба арматуры определяется нормами ТКП 45-5.03-130 в зависимости от класса арматуры и диаметра стержня. Минимальный внутренний радиус загиба:
| Класс арматуры | Диаметр d, мм | Минимальный радиус, не менее |
|---|---|---|
| А240 (гладкая) | любой | 2,5 d |
| А400 (АIII) | до 20 | 4 d |
| А400 (АIII) | 22–32 | 6 d |
| А500С | до 20 | 4 d |
| А500С | 22–32 | 6 d |
| А500С | 36–40 | 8 d |
| А600 и выше | любой | 10 d |
Меньшие радиусы могут привести к появлению трещин в околоизгибной зоне и потере несущей способности стержня. Особенно критично — для арматуры А600 и более высоких классов с высоким содержанием углерода в стали.
Типы гнутых элементов
Хомуты замкнутые
Четырёхугольные хомуты для прямоугольных колонн и балок с двумя загибами на 90° и двумя на 135° (или 90° + крюки на концах). Длина прямых участков рассчитывается с учётом защитного слоя и толщин охватываемых продольных стержней.
Скобы и П-образные стержни
П-образные стержни с двумя загибами на 90° применяются для соединения арматуры в углах ленточных фундаментов и для усиления узлов. Скобы — для крепления арматурных стержней к закладным деталям и для двойных анкеров.
Г-образные стержни
Один загиб на 90° для анкеровки в перпендикулярных конструкциях. Применяются для соединения стен с перекрытиями, для анкеровки фундаментов в подложку, для усиления узлов колонн с плитами.
Z-образные стержни
Двойной загиб в одном направлении для соединения параллельных арматурных сеток с переходом по высоте. Применяются в узлах сопряжения плит разной толщины и в сложных каркасах.
Спирали
Винтовая обмотка из тонкой арматуры А240 или А500С для усиления круглых колонн и свай. Заказывается метрами с указанием диаметра намотки и шага витков.
Как заказывать гнутую арматуру
Заказ гнутой арматуры включает три обязательных компонента:
- Чертёж элемента с указанием всех размеров: длин прямых участков, углов загиба, радиусов, маркировки положения. Размеры даются по осевой линии стержня.
- Спецификация с указанием класса арматуры, диаметра, количества элементов, общей массы.
- Допуски на размеры — стандартные ±5 мм по длине прямых участков и ±2° по углам, или специальные по ТУ заказчика.
Стандартная схема маркировки гнутых элементов: позиция-номер по проекту, диаметр и класс арматуры, общая длина стержня в развёртке. Например, «П-1: ⌀12 А500С, L=1450 мм».
Сортамент и стандарты
Гнутая арматура изготавливается из прямого проката по ГОСТ 34028-2016 (для арматуры периодического профиля) или ГОСТ 5781 (для гладкой А240). Технология гибки регламентируется ТКП 45-5.03-130-2009 для строительных конструкций и СТО предприятий-производителей.
Заводские поставщики работают с диаметрами от 6 до 40 мм. Диаметры более 32 мм гнут только на специализированных линиях с горячим подогревом до 600–700 °C для предотвращения трещинообразования.
Контроль качества при приёмке
Гнутые арматурные изделия принимают по партиям с проверкой:
- соответствие класса и диаметра арматуры — по биркам и прокатному клейму;
- соответствие геометрии каждого типа элемента чертежу — выборочно 5–10% партии;
- радиус загиба и углы — измерение шаблонами;
- отсутствие трещин в околоизгибной зоне — визуальный осмотр с увеличительным стеклом;
- чистота поверхности — отсутствие отслаивающейся ржавчины, грязи, масла;
- маркировка партии — соответствие сопроводительным документам.
Партии с критическими отклонениями (трещины, недопустимый радиус загиба, потеря сечения от перегиба) возвращаются поставщику с актом расхождения.
Типовые ошибки заказа и применения
- Размеры по «внешним» или «внутренним» граням вместо осевой. Размеры на чертеже всегда даются по оси стержня. Указание по внешним граням приводит к ошибке на диаметр стержня.
- Радиус загиба меньше нормативного. Сделать «острый» загиб технически проще, но это снижает несущую способность стержня и приводит к трещинам.
- Заказ без указания класса арматуры. Поставщик может изготовить из А240 вместо А500С, что критически меняет работу узла.
- Отсутствие маркировки партии. На объекте без бирок сложно различать однотипные элементы разных классов и диаметров.
- Гибка в полевых условиях без контроля радиусов. Самодельные приспособления часто дают радиус 1–1,5 d вместо нормативных 4 d — типовая ошибка частной стройки.
- Использование арматуры с повреждениями от транспортировки. Перегибы и удары при перевозке создают зоны микротрещин — такие элементы должны браковаться.
- Применение гнутых элементов не по назначению. Хомуты, рассчитанные для колонны 400×400, не могут заменить хомуты для 500×500 — даже при «похожем» виде.
Часто задаваемые вопросы
Можно ли гнуть арматуру на стройке? Для частной застройки и небольших объёмов — допустимо при использовании ручных гибочных приспособлений и контроле радиусов. Для серийного производства, ответственных конструкций и больших диаметров — только заводская гибка.
Можно ли разгибать готовый гнутый элемент? Категорически нет — даже одно сгибание-разгибание создаёт зону микротрещин и снижает прочность стали на 15–25%. Если элемент не подошёл, его утилизируют, а заказывают новый.
Что такое допуск на «развёртку» стержня? Полная длина стержня до гибки — это сумма длин прямых участков плюс длины дуг загибов. Стандартный допуск на полную длину ±10 мм для типовых элементов.
Дороже ли гнутая арматура прямой? Стоимость гибки добавляется к стоимости прямого проката — около 15–30% к базовой цене за тонну. Чем сложнее форма и меньше серия, тем выше стоимость гибки.
Что делать с обрезками и отходами при гибке? Концы прутков остаются после гибки длиной 100–500 мм. Используются для коротких конструктивных стержней, мелкого крепежа, скоб. Накапливаются на гибочном участке и сдаются на металлолом партиями.
Сокращения и обозначения
d — диаметр арматурного стержня. ТКП 45-5.03-130 — нормы по железобетонным конструкциям. ГОСТ 34028 — арматурный прокат периодического профиля. ГОСТ 5781 — арматурный прокат для железобетонных конструкций (старый, частично заменён 34028). КЖ — конструкции железобетонные. Развёртка — полная длина стержня до гибки в выпрямленном состоянии.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
