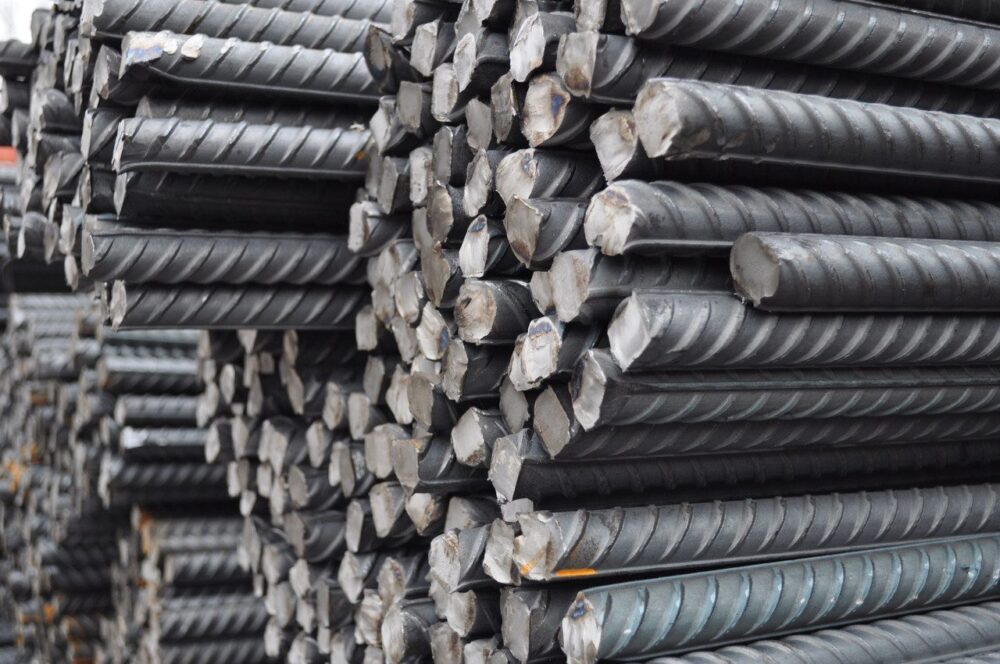

Арматура класса А500С занимает лидирующие позиции на рынке строительных материалов Беларуси и стран СНГ. Этот класс стали стал стандартом для большинства железобетонных конструкций — от фундаментов частных домов до многоэтажных жилых комплексов и промышленных объектов. В данном материале подробно разберём характеристики А500С, расшифруем маркировку, рассмотрим области применения и дадим практические рекомендации по выбору.
Что означает маркировка А500С
Буква «А» указывает на класс горячекатаной арматуры. Число 500 — это предел текучести в мегапаскалях (МПа), то есть минимальное напряжение, при котором сталь начинает пластически деформироваться. Буква «С» — ключевой элемент маркировки, который означает свариваемость. Арматуру А500С можно соединять дуговой сваркой без предварительного подогрева, что существенно упрощает монтаж на строительной площадке.
Для сравнения: арматура класса А400 (старое обозначение — А-III) имеет предел текучести 400 МПа и выпускается из стали марки 35ГС или 25Г2С. Класс А500С производится из стали Ст3сп, Ст3Гпс или 25Г2С с термомеханическим упрочнением. Это позволяет получить более высокую прочность при меньшем содержании легирующих элементов, что снижает стоимость на 5–10% по сравнению с А400 при лучших механических свойствах.
Основные характеристики по ГОСТ 34028-2016
Арматура А500С выпускается в диапазоне диаметров от 4 до 40 мм. Периодический профиль (рифление) обеспечивает надёжное сцепление с бетоном — площадь контакта в 2–3 раза выше, чем у гладкой арматуры А240. Временное сопротивление разрыву — не менее 600 МПа, относительное удлинение при разрыве — не менее 14%. Эти показатели гарантируют, что конструкция не разрушится внезапно: перед разрушением арматура значительно деформируется, предупреждая о перегрузке.
Масса одного погонного метра зависит от диаметра: 6 мм — 0,222 кг, 8 мм — 0,395 кг, 10 мм — 0,617 кг, 12 мм — 0,888 кг, 14 мм — 1,21 кг, 16 мм — 1,58 кг, 20 мм — 2,47 кг, 25 мм — 3,85 кг. Эти данные необходимы для расчёта стоимости заказа, поскольку металлобазы продают арматуру по цене за тонну.
Сравнение А500С с другими классами
Класс А240 (гладкая арматура) используется только для поперечных хомутов и конструктивного армирования. Предел текучести — 240 МПа, отсутствие рифления означает слабое сцепление с бетоном. Применяется в диаметрах 6–8 мм для изготовления каркасов вязкой.
Класс А400 — предшественник А500С, до сих пор выпускается. Предел текучести — 400 МПа. При проектировании по СНиП/СП замена А400 на А500С позволяет уменьшить диаметр арматуры на один шаг (например, 14 мм вместо 16 мм) при сохранении несущей способности, что даёт экономию стали на 10–15%.
Класс А600 используется в предварительно напряжённых конструкциях — мостовых балках, большепролётных перекрытиях, резервуарах. Предел текучести — 600 МПа. Этот класс значительно дороже и применяется только по расчёту проектировщика.
Применение в фундаментах
Ленточный фундамент частного дома — самая распространённая задача. Продольная рабочая арматура — А500С диаметром 12–14 мм, располагается в верхнем и нижнем поясах каркаса. Минимальное количество продольных стержней — 4 штуки (по 2 в каждом поясе). Защитный слой бетона от грани стержня до поверхности фундамента — не менее 40 мм при контакте с грунтом, не менее 25 мм для верхней поверхности.
Поперечные хомуты — А240 диаметром 6–8 мм с шагом 200 мм в зонах опирания стен и 300 мм в пролёте. Хомуты формируют замкнутый контур, охватывающий все продольные стержни. Стыковка продольных стержней — внахлёст длиной не менее 40 диаметров (для 12 мм — 480 мм). Стыки в одном сечении не должны составлять более 50% от общего количества стержней.
Расход арматуры на ленточный фундамент сечением 400×600 мм при четырёх продольных стержнях диаметром 12 мм и хомутах 6 мм с шагом 250 мм составляет примерно 25–30 кг на погонный метр ленты. Для дома 10×10 м с одной внутренней стеной (общая длина ленты ~50 м) потребуется 1,25–1,5 тонны арматуры.
Применение в плитах перекрытия
Монолитная плита перекрытия армируется сеткой из стержней А500С в нижней и верхней зонах. Типичная схема для пролёта 4–6 метров: нижняя сетка — стержни 12 мм с шагом 200 мм в обоих направлениях, верхняя сетка — 10 мм с шагом 200 мм. В зонах опирания на стены и колонны верхняя арматура усиливается дополнительными стержнями.
Толщина плиты перекрытия определяется расчётом, но ориентировочно составляет 1/30 от пролёта: для пролёта 6 м — толщина 200 мм. Расход арматуры — 40–60 кг/м² площади плиты. Для перекрытия площадью 100 м² потребуется 4–6 тонн стали.
Вязка или сварка: что выбрать
Несмотря на свариваемость А500С, в частном строительстве вязка проволокой остаётся более надёжным и простым способом соединения. Причин несколько. При сварке в зоне термического влияния (ЗТВ) снижается прочность стали — упрочнение, полученное при термомеханической обработке на заводе, частично теряется. Для А500С потеря составляет 5–10%, что учитывается в расчёте, но требует квалифицированного сварщика и контроля качества швов.
Вязка проволокой диаметром 1,2–1,4 мм выполняется специальным крючком или шуруповёртом с насадкой. На один узел расходуется 25–30 см проволоки. Каркас вяжется за 1–2 дня бригадой из 2 человек. Прочность узлов вязки достаточна для восприятия нагрузок при бетонировании — арматура не сдвигается под весом бетонной смеси и вибрирования.
Сварку целесообразно применять при больших объёмах армирования и заводском изготовлении каркасов. На стройплощадке сварка оправдана для соединения стержней большого диаметра (20 мм и более), где вязка затруднена.
Хранение и приёмка
При закупке арматуры требуйте сертификат соответствия с указанием класса, марки стали, номера плавки и результатов испытаний. Каждая связка арматуры должна иметь бирку с маркировкой. При приёмке измеряйте фактический диаметр штангенциркулем — допустимое отклонение составляет ±0,3 мм для диаметров до 12 мм и ±0,4 мм для больших диаметров.
Хранить арматуру следует на деревянных подкладках высотой не менее 150 мм от грунта, отсортированной по диаметрам. Поверхностная ржавчина (класс 1–2) не является браком — она образуется естественным путём и даже улучшает сцепление с бетоном. Однако пластинчатая ржавчина с отслоением (класс 3–4) недопустима, такие стержни к использованию не пригодны.
