Аргонодуговая сварка неплавящимся электродом — TIG (Tungsten Inert Gas) — метод дуговой сварки, в котором электродом служит вольфрамовый стержень, не расплавляющийся в процессе. Защита зоны сварки обеспечивается инертным газом — обычно аргоном. Метод даёт самое чистое и качественное сварное соединение среди дуговых способов, но при невысокой производительности. В материале — принцип работы, виды тока, материалы и режимы, область применения в строительстве металлоконструкций, типовые ошибки и чек-лист приёмки. Применение метода на ответственных конструкциях требует аттестации технологии по СТБ EN ISO 15614.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.
Принцип работы аргонодуговой сварки

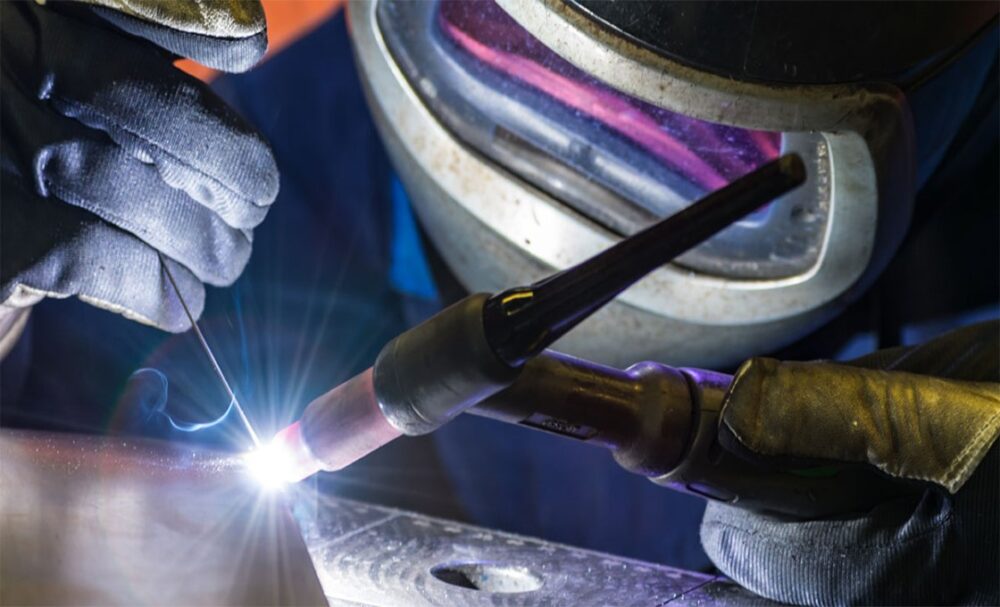

В процессе TIG дуга горит между торцом вольфрамового электрода и кромкой свариваемого изделия в струе аргона. Вольфрамовый электрод имеет температуру плавления около 3 400 °C — выше температуры дуги (5 000 °C на оси), но при правильном режиме электрод не плавится, поскольку отбирает тепло в держатель и охлаждается газом. Расплавляются только кромки изделия и присадочная проволока, подаваемая в ванну отдельно — рукой сварщика или автоматическим механизмом.
Аргон, обтекая электрод и зону дуги, полностью изолирует расплавленный металл от воздуха. Качество защиты у TIG выше, чем у MIG/MAG и SAW — это обеспечивает чистоту шва и минимум дефектов. Регламентируется ГОСТ 14771 и СТБ EN ISO 4063 (классификация процессов сварки, метод 141).
Виды тока: DC− для сталей, AC для алюминия
Аргонодуговая сварка ведётся на постоянном или переменном токе. Выбор зависит от свариваемого металла.
- Постоянный ток прямой полярности (DC−, электрод на минусе) — основной режим для сварки сталей, никелевых и медных сплавов. Дуга концентрированная, проплавление глубокое, износ электрода минимальный.
- Постоянный ток обратной полярности (DC+, электрод на плюсе) — применяется редко, в основном для сварки тонкого алюминия. Высокая нагрузка на электрод.
- Переменный ток (AC) — основной режим для сварки алюминия и его сплавов. В период обратной полярности разрушается оксидная плёнка на алюминии, в период прямой — обеспечивается провар.
Современные TIG-инверторы поддерживают режимы DC, AC, импульсный DC, импульсный AC с регулировкой формы импульса и балансом полупериодов в AC. Это расширяет диапазон свариваемых материалов на одном источнике.
Состав сварочной горелки и оборудования
Сварочный пост TIG включает источник тока, горелку с вольфрамовым электродом, баллон с аргоном, редуктор-расходомер, ножную или ручную педаль регулировки тока, кабели и средства защиты сварщика.
Горелка состоит из ручки, токоведущего цангового зажима для электрода, керамического или газолинзового сопла для подачи аргона. Различают горелки с воздушным охлаждением (до 200 А) и с водяным охлаждением (свыше 200 А). Электрод вылетает за пределы сопла на 3–10 мм в зависимости от типа соединения.
Вольфрамовые электроды по СТБ EN ISO 6848 классифицируются по легирующим добавкам, влияющим на устойчивость дуги и износостойкость:
| Маркировка | Легирование | Цвет торца | Применение |
|---|---|---|---|
| WP | Чистый вольфрам | Зелёный | AC, алюминий и сплавы |
| WT 20 | 2 % оксида тория | Красный | DC, стали, нержавеющие |
| WC 20 | 2 % оксида церия | Серый | Универсальный, DC и AC |
| WL 15, WL 20 | 1,5–2 % оксида лантана | Золотой / синий | Универсальный, AC и DC |
| WZ 8 | 0,8 % оксида циркония | Белый | AC, алюминий |
Электроды диаметром 1,6–4 мм применяются для большинства задач строительной сварки. Заточка электрода — под конус с углом 25–60° для DC, со сферическим скруглением для AC. Геометрия заточки существенно влияет на стабильность дуги и геометрию шва.
Сварка нержавеющих сталей и тонкостенного металла
Для нержавеющих сталей TIG — основной метод сварки, обеспечивающий минимальное насыщение шва азотом и кислородом, что критично для коррозионной стойкости. Применяется DC−, электроды WT 20 или WL 15, аргон высокой чистоты (не ниже 99,99 %).
Для аустенитных нержавеющих сталей (типа 12Х18Н10Т, 08Х18Н10) применяются присадочные проволоки с пониженным содержанием углерода (например, Св-04Х19Н11М3). Регламентируется СТБ EN ISO 14343. Особое внимание уделяется защите обратной стороны шва от окисления — подаче аргона на корень шва через специальную камеру или поддувом.
Для тонкостенных конструкций (толщина 0,5–3 мм) TIG позволяет вести сварку без присадки на отбортованных кромках или с минимальной присадкой. Точное управление током педалью даёт возможность плавно регулировать тепловложение и избежать прожогов.
Сварка цветных металлов и сплавов
Алюминий и его сплавы свариваются на переменном токе AC с электродами WP или WZ 8. Особенность алюминия — наличие тугоплавкой оксидной плёнки (Al₂O₃, температура плавления 2 050 °C), которую необходимо разрушить в процессе сварки. Это достигается катодной очисткой в полупериоды обратной полярности переменного тока.
Медь и её сплавы (латуни, бронзы) свариваются на DC− при пониженной скорости из-за высокой теплопроводности меди. Часто требуется предварительный подогрев до 200–400 °C. Титан и его сплавы — на DC− с особыми требованиями к чистоте аргона и защите остывающего шва (длинная газовая трасса, защита наружной и внутренней стороны).
Режимы сварки и расход газа
| Толщина металла, мм | Электрод, мм | Ток, А | Присадка, мм | Аргон, л/мин |
|---|---|---|---|---|
| 0,5–1,0 | 1,0–1,6 | 15–50 | 1,0–1,6 | 4–6 |
| 1,5–2,5 | 1,6–2,0 | 50–100 | 1,6–2,0 | 5–8 |
| 3,0–4,0 | 2,0–2,4 | 100–160 | 2,0–2,4 | 6–10 |
| 5,0–6,0 | 2,4–3,2 | 140–220 | 2,4–3,2 | 8–12 |
| от 8 | 3,2–4,0 | 200–300 | 3,2–4,0 | 10–15 |
Чистота аргона по СТБ EN ISO 14175 должна быть не ниже сорта I1 (99,995 %) для ответственной сварки. Перед началом сварки выдерживается предварительная подача газа (1–3 с) для вытеснения воздуха из горелки, после окончания дуги — продувка (5–10 с) до затвердевания шва, чтобы защитить остывающую ванну.
Применение в строительстве металлоконструкций
В строительстве металлоконструкций TIG применяется ограниченно — там, где требуется наивысшее качество шва или специальные материалы:
- Корневой проход ответственных стыковых швов на трубопроводах и сосудах — обеспечение качественного провара корня с последующим заполнением другими методами.
- Сварка нержавеющих перил, ограждений, декоративных металлоконструкций.
- Сварка тонкостенных воздуховодов, корпусов оборудования из нержавеющей стали.
- Прихватки и сборочные швы ответственных конструкций.
- Сварка алюминиевых конструкций фасадов и светопрозрачных конструкций.
- Ремонтные работы с минимальным тепловложением.
Для массовой сварки несущих стальных конструкций TIG проигрывает ММА и MIG/MAG по производительности — соотношение 1 к 5–10 по массе наплавленного металла в час.
Типовые ошибки
- Касание электродом сварочной ванны. При коротком замыкании вольфрам частично переходит в шов, образуя включения, которые недопустимы как дефекты. Электрод выдерживают на расстоянии 1,5–3 мм от поверхности.
- Применение загрязнённого аргона. Аргон сорта ниже I1 содержит примеси кислорода и азота, насыщающие шов и снижающие коррозионную стойкость нержавеющих сталей. Контроль чистоты — по сертификату баллона.
- Сварка на сквозняке. Боковой воздушный поток сдувает аргоновую защиту, в шве появляются окислы и поры. Скорость воздуха в рабочей зоне не должна превышать 0,5 м/с.
- Неправильная заточка электрода. Тупой или скруглённый электрод для DC даёт нестабильную дугу с блужданием; острая заточка для AC ведёт к оплавлению кончика и переходу вольфрама в шов. Геометрия заточки выбирается по виду тока.
- Недостаточная или избыточная продувка газом. Малая продувка до и после сварки приводит к окислению начала и конца шва. Чрезмерный расход газа вызывает турбулентность и захват воздуха в зону защиты.
- Применение присадки несоответствующей марки. Присадочная проволока подбирается по химическому составу к основному металлу; произвольная замена меняет свойства шва и не допускается без аттестации технологии.
- Сварка нержавеющих сталей без защиты корня шва. Окисление обратной стороны шва (побежалость) на нержавеющих сталях снижает коррозионную стойкость. Для ответственных швов применяется поддув аргона на корень.
Чек-лист приёмки сварного шва
- Сертификаты на основной металл, присадочную проволоку, защитный газ соответствуют WPS.
- Сварщик аттестован по СТБ EN ISO 9606 на метод 141 (TIG), группу материала, толщину и положение.
- Аттестация технологии сварки оформлена (WPS, PQR).
- Кромки очищены до металлического блеска; нержавеющие стали — нержавеющим инструментом во избежание перекрёстного загрязнения.
- Геометрия разделки и зазор соответствуют чертежу.
- Чистота аргона по сертификату — не ниже I1 (99,995 %).
- Тип и заточка вольфрамового электрода соответствуют материалу и виду тока.
- Параметры режима (ток, расход газа, тип импульса) соответствуют WPS.
- Для нержавеющих сталей при необходимости обеспечена защита корня шва аргоном.
- В шве визуально отсутствуют побежалость, поры, включения вольфрама.
- Геометрия шва соответствует чертежу: высота, ширина, форма — в допусках.
- Шов промаркирован клеймом сварщика.
- Внешний осмотр (VT) выполнен; для ответственных швов — УЗК или РК.
- Записи в журнале сварочных работ оформлены.
Часто задаваемые вопросы
Почему TIG называют «аргонодуговой» сваркой? Сложилось историческое название по первому массово применявшемуся защитному газу — аргону. В международной терминологии метод обозначается как TIG (Tungsten Inert Gas) или GTAW (Gas Tungsten Arc Welding). Возможно применение гелия и смесей аргон–гелий, но название «аргонодуговая» закрепилось.
Зачем нужен импульсный режим TIG? Импульсный ток позволяет периодически разогревать ванну до плавления и снижать ток в паузах для контролируемого остывания. Это уменьшает тепловложение и деформации, расширяет диапазон толщин в одной горелке, упрощает сварку тонкого металла во всех положениях.
Можно ли вести TIG без присадки? Да, на отбортованных кромках или при сварке стыков тонкого металла с малым зазором ванна формируется только из расплавленного основного металла. Метод называется сваркой плавлением кромок и применяется для тонкостенных конструкций из коррозионностойких сталей.
Почему алюминий варят на переменном токе? Окисная плёнка Al₂O₃ на поверхности алюминия имеет температуру плавления 2 050 °C — выше, чем у самого алюминия (660 °C). На переменном токе в полупериоды обратной полярности происходит катодное распыление и разрушение оксидной плёнки, а в полупериоды прямой полярности — основной провар.
Что такое поддув аргоном на корень шва? При сварке трубопроводов и закрытых полостей из нержавеющей стали в полость подаётся аргон, вытесняющий воздух. Это защищает обратную сторону шва от окисления и образования побежалости, сохраняя коррозионную стойкость. Поддув ведётся до полного остывания шва ниже температуры окисления.
Сокращения и обозначения
TIG (Tungsten Inert Gas) — аргонодуговая сварка неплавящимся электродом. GTAW (Gas Tungsten Arc Welding) — международное обозначение метода TIG. DC−, DC+ — постоянный ток прямой и обратной полярности. AC — переменный ток. WP, WT, WC, WL, WZ — обозначения вольфрамовых электродов по типу легирования (по СТБ EN ISO 6848). WPS — спецификация процедуры сварки. PQR — протокол аттестации технологии сварки. VT — визуально-измерительный контроль. УЗК — ультразвуковой контроль. РК — радиографический контроль.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
