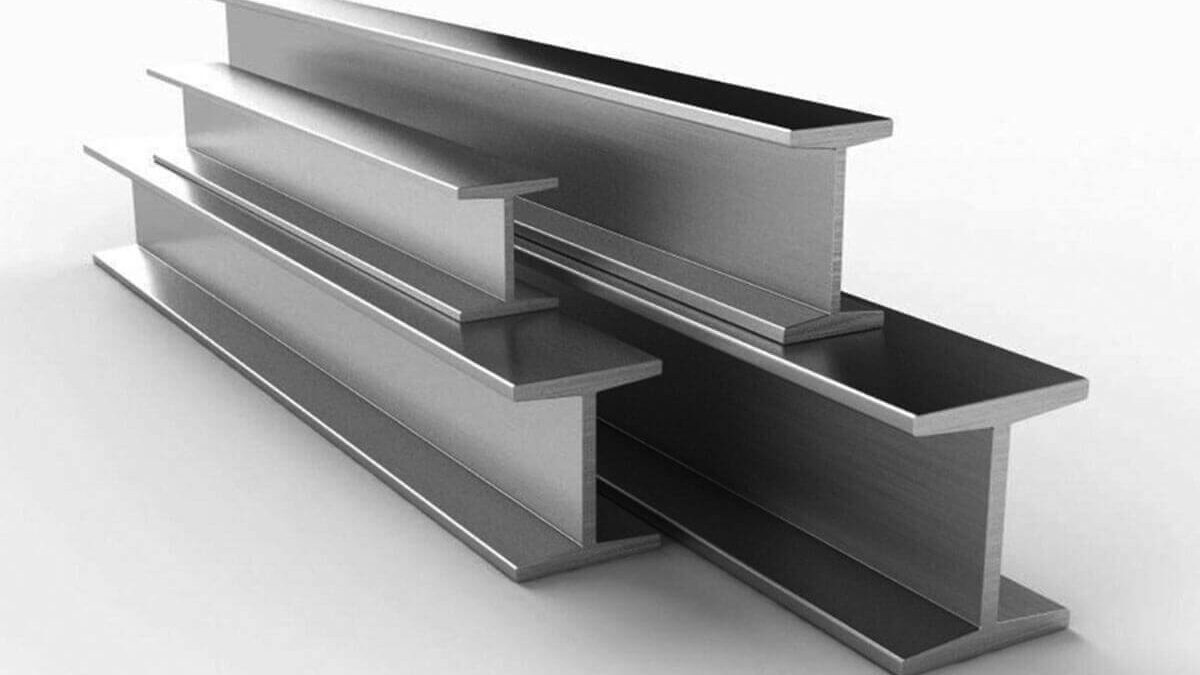

Двутавр — горячекатаный профиль H-образного или I-образного сечения, основной элемент несущих металлоконструкций для работы на изгиб. Имеет наиболее эффективное распределение материала среди стандартных профилей: максимум массы сконцентрирован в верхней и нижней полках, где напряжения от изгиба наибольшие. Применяется в балках перекрытий пролётами 6–24 м, колоннах каркасов, элементах рам и ферм, подкрановых путях. Материал разбирает виды двутавров, сортамент по ГОСТ 8239, ГОСТ Р 57837 и СТБ EN 10034, принципы подбора и типовые узлы соединений.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.
Виды двутавров и сортамент
Двутавры по геометрии делятся на три основные группы. Балочные двутавры с уклоном внутренних граней полок — традиционный профиль по ГОСТ 8239, основное применение — балки общего назначения. Двутавры с параллельными гранями полок (НП, ШП) — современный профиль по ГОСТ Р 57837 и СТБ EN 10034, удобнее для соединений и шире применимы как колонны.
Широкополочные двутавры (Ш, ШК) — специальная серия с увеличенной шириной полок относительно высоты, эффективны как колонны каркасов и тяжёлые балки. Колонные двутавры (К) имеют практически квадратное сечение (ширина полки близка к высоте) — оптимальная геометрия для сжатых колонн с близкими радиусами инерции по обеим осям.
| Серия | Обозначение | Высота / ширина | Применение |
|---|---|---|---|
| Балочный с уклоном полок | 10–60 (ГОСТ 8239) | 1,5–3,0 | Балки общего назначения |
| Нормальный (НП) | 20Б — 60Б | 1,3–2,0 | Балки с современным сортаментом |
| Широкополочный (ШП) | 20Ш — 60Ш | 1,0–1,3 | Балки и колонны промышленных зданий |
| Колонный (К) | 20К — 40К | 0,9–1,0 | Колонны каркасов |
| HEA / HEB / HEM (EN) | HE 100A – HE 1000M | 1,0 | Универсальный европейский сортамент |
| IPE (EN) | IPE 100 – IPE 600 | 2,0–2,5 | Балки европейского сортамента |
Маркировка
Маркировка двутавра с уклоном полок по ГОСТ 8239: «двутавр 30 ГОСТ 8239» — высота профиля 300 мм. Маркировка современного сортамента: «двутавр 30Ш1 ГОСТ Р 57837» — широкополочный 30 серии Ш индекс 1 (наименьшая толщина в серии).
Европейская маркировка: «IPE 300» — балочный двутавр с параллельными полками высотой 300 мм. «HEA 300» — широкополочный двутавр серии A (лёгкая) высотой 290 мм. «HEB 300» — серия B (нормальная) с тем же номиналом, но большей толщиной полок. «HEM 300» — серия M (тяжёлая, усиленная). Цифра в обозначении — номинальная высота, фактическая может отличаться на 5–10 мм между сериями.
Стали для двутавров
Стали для двутавров — аналогичные другим прокатным профилям. Углеродистые Ст3, низколегированные 09Г2С, 10ХСНД, европейские S235, S275, S355. Категория поставки определяет ударную вязкость при отрицательных температурах. Для ответственных конструкций в климате Беларуси типовой выбор — S355 категории JR (без требований к ударной вязкости при отрицательных температурах) или J0/J2 (с гарантированной вязкостью при −20 °C и −40 °C).
Для тяжелонагруженных колонн нижних этажей высотных зданий применяются специальные стали S420, S460, S500 с пределом текучести 420, 460, 500 МПа. Это позволяет уменьшить сечение и массу элемента при сохранении несущей способности. Высокопрочные стали имеют ограничения по свариваемости и применению при низких температурах — выбор такой стали требует проектного обоснования.
Применение как балка
Двутавр в качестве изгибаемой балки имеет максимальную эффективность среди стандартных профилей. Полки воспринимают изгибающий момент (одна растягивается, другая сжимается), стенка передаёт поперечные усилия и обеспечивает совместную работу полок. Распределение материала минимизирует массу при заданном моменте сопротивления.
Балки перекрытий из двутавров применяются для пролётов 6–18 м. Для типовых перекрытий жилых и общественных зданий пролётами 6–9 м — двутавры 20Б1 — 30Б1 (балочные серии). Для промышленных перекрытий с производственными нагрузками и пролётами 9–15 м — двутавры 30Б2 — 50Б1 или широкополочные 30Ш1 — 40Ш1. Для пролётов свыше 18 м применяются составные сварные двутавры из листа.
Подкрановые балки — отдельная задача с динамическими нагрузками от движущихся кранов. Применяются специальные подкрановые двутавры с усиленной верхней полкой (для рельса крана) и проверкой на усталостную прочность. Регламент проектирования подкрановых балок — СТБ EN 1993-6.
Применение как колонна
Двутавр в качестве сжатой колонны эффективнее всего при симметричной геометрии — широкополочные (Ш, К) и колонные (К) серии. Двутавры этих серий имеют близкие радиусы инерции по обеим главным осям, что даёт сопоставимую устойчивость в обоих направлениях. Балочные двутавры с уклоном полок применяются как колонны только в малонагруженных конструкциях из-за выраженной асимметрии по жёсткости.
Колонны каркасов промышленных зданий из двутавров серии Ш или HEB — стандартное решение. Высота колонны соответствует высоте этажа или цеха (3–18 м), сечение подбирается под суммарную нагрузку от перекрытий, кранов, ветра. Для высотных зданий применяются колонны из двутавров серии HEM с увеличенной толщиной полок или составные сечения из листа.
Принципы подбора
Подбор двутавра-балки выполняется по моменту сопротивления W. После определения расчётного момента Mд и расчётного сопротивления Rи = fy/γM0 вычисляется требуемое Wтр = Mд/(Rи×γc). По таблице сортамента подбирается двутавр с W ≥ Wтр. Дополнительные проверки: поперечная сила в стенке, прогиб от нормативной нагрузки, местная устойчивость полок и стенки, общая устойчивость балки на действие крутящего момента.
Общая устойчивость балки на кручение — критичная проверка для двутавров с открытым сечением. Высокий двутавр с тонкими полками подвержен потере устойчивости при изгибе с поперечной силой. Регламент СТБ EN 1993-1-1 указывает на применение коэффициента φLT (lateral-torsional buckling) для расчёта устойчивости балки. При наличии связей по верхнему поясу (настил, прогоны) коэффициент φLT близок к 1, без связей — может снижаться до 0,5–0,7.
Подбор двутавра-колонны учитывает гибкость по обеим главным осям с применением соответствующих коэффициентов продольного изгиба. Для широкополочных и колонных серий проверка по двум осям даёт близкие результаты. Для балочных серий с уклоном полок — определяющая гибкость по слабой оси.
Соединения двутавров
Узлы примыкания балок-двутавров к колоннам выполняются в трёх основных конструктивных решениях. Шарнирное опирание — болтовое соединение балки к колонне через специальный «опорный лист» или швеллер на колонне. Передаёт только поперечную силу, изгибающий момент в узле не воспринимает. Применяется в каркасах со связями жёсткости.
Жёсткое защемление — сварной или болтовой узел с накладками на полках, передающий весь изгибающий момент от балки на колонну. Применяется в рамных каркасах без связей. Требует тщательного расчёта узла с проверкой прочности фасонок, болтов или швов на действие момента и поперечной силы.
Стыки двутавров (наращивание длинных балок из нескольких) — сварные стыковые швы с подваркой корня или болтовые соединения с накладками. Расчёт стыков — на полное усилие в сечении (момент плюс поперечная сила). Регламент СТБ EN 1090-2 определяет требования к качеству выполнения и контролю сварных стыков.
Защита от коррозии
Системы защиты двутавров — аналогичные для других прокатных профилей по СТБ EN ISO 12944. Лакокрасочные системы с толщиной 160–280 мкм, горячее цинкование 60–100 мкм, дуплексная защита (цинкование плюс ЛКМ) для долгосрочной эксплуатации. Защита наносится в заводских условиях после изготовления конструкции с подготовкой поверхности до Sa 2,5.
Особенность двутавра — сравнительно небольшое отношение площади поверхности к массе по сравнению с уголками и швеллерами. Это снижает удельные затраты на защитное покрытие, но создаёт зоны с затруднённым доступом для нанесения краски (внутри полок, в узлах примыканий). Эти зоны обрабатываются специальными приёмами — кистью, безвоздушным распылением с короткой струёй, увеличением слоя.
Типовые ошибки
- Замена балочного двутавра ГОСТ 8239 на современный сортамент ГОСТ Р 57837 по одной только высоте — фактические W и I могут отличаться на 10–20 %
- Применение балочного двутавра с уклоном полок в качестве колонны — низкая устойчивость относительно слабой оси
- Игнорирование проверки общей устойчивости балки на кручение при отсутствии связей по верхнему поясу
- Сварка двутавра из стали S420 и выше без специальной аттестованной технологии — образование трещин в зоне термического влияния
- Болтовое соединение через тонкую стенку двутавра без рёбер жёсткости — продавливание стенки под нагрузкой
- Применение балочной серии Б1 (минимальная толщина полок) для подкрановых путей — недостаточный запас по усталостной прочности
- Сборка длинных балок стыками без подтверждения сварной технологии — потенциальная потеря прочности в зоне стыка
Часто задаваемые вопросы
Чем 20Б1 отличается от 20Ш1? Обе серии имеют высоту около 200 мм, но различаются шириной полки и толщиной элементов. 20Б1 — балочный, ширина полки около 100 мм, оптимизирован для изгиба. 20Ш1 — широкополочный, ширина полки около 150 мм, может применяться как балка или колонна.
Что использовать для перекрытия пролётом 6 м в частном доме? Для типовой нагрузки жилого дома (около 4–5 кН/м² с учётом полезной и постоянной) и пролёта 6 м — двутавр 20Б1 — 25Б1 (или эквивалент IPE 200, IPE 220). Конкретный размер определяется расчётом с учётом шага балок, типа настила и эксплуатационной нагрузки.
Можно ли применять HEB вместо ГОСТ-овского двутавра? Да, но с пересчётом проекта. HEB 200 имеет другие геометрические характеристики, чем 20Ш1 или 20Б1. При замене проектировщик уточняет момент сопротивления, площадь сечения, радиусы инерции по таблицам сортамента и подтверждает несущую способность.
Почему колонные двутавры серии К имеют почти квадратное сечение? Для сжатой колонны критична устойчивость по обеим главным осям. Квадратное сечение даёт близкие радиусы инерции по обеим осям, что упрощает проектирование (одинаковая гибкость) и оптимизирует материал (запас по двум осям сбалансирован).
Допустимо ли соединять двутавры разных серий в одной балке? Технически возможно через специальные переходные узлы, но проектная разработка такого соединения сложна (разные геометрии полок). На практике балки выполняются из одной серии профилей. Замена возможна между захватками с разными опорами.
Сокращения и обозначения
- Б, Ш, К — серии двутавров по ГОСТ Р 57837 (балочный, широкополочный, колонный)
- IPE — европейский балочный двутавр с параллельными полками
- HEA, HEB, HEM — европейские широкополочные двутавры (серии A — лёгкая, B — нормальная, M — усиленная)
- W — момент сопротивления сечения изгибу, см³
- I — момент инерции сечения, см⁴
- imin — минимальный радиус инерции сечения
- φLT — коэффициент общей устойчивости балки на кручение (lateral-torsional buckling)
- γM0 — частный коэффициент надёжности по материалу
- S420, S460, S500 — высокопрочные стали для металлоконструкций по СТБ EN 10025
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
