Дюбель-анкер — крепёжное изделие, занимающее промежуточное положение между лёгким бытовым дюбелем и тяжёлым металлическим анкером. Применяется для крепления конструкций средней нагрузки к бетону, кирпичу и пустотелым материалам. От правильного выбора типа дюбель-анкера и его корректной установки зависят несущая способность и долговечность крепления. Материал содержит типы дюбель-анкеров, маркировку и сортамент, типовые значения несущей способности и принципы применения в разных основаниях.
Что такое дюбель-анкер
Дюбель-анкер — крепёжный комплект, состоящий из расширяющейся пластиковой или металлической гильзы (собственно дюбеля) и винтового элемента (шурупа, болта, шпильки). Гильза устанавливается в просверленное отверстие в основании, в неё закручивается винтовой элемент. Винт распирает гильзу, прижимая её к стенкам отверстия. Усилие передаётся через трение по поверхности контакта.
В отличие от тяжёлых анкеров (распорных металлических, химических) дюбель-анкер рассчитан на средние нагрузки — от десятков ньютонов до нескольких кН на одно крепление. Применяется для крепления навесного оборудования, фасадных элементов, конструкций ограждений, светильников, кронштейнов мебели. Регламент применения — производственные технические одобрения каждого продукта.
Дюбель-анкер дешевле и быстрее в монтаже, чем тяжёлые металлические или химические анкеры. Это делает его стандартным выбором для массового крепления элементов средней нагрузки, где не требуется максимальная несущая способность.
Конструкция и принцип работы

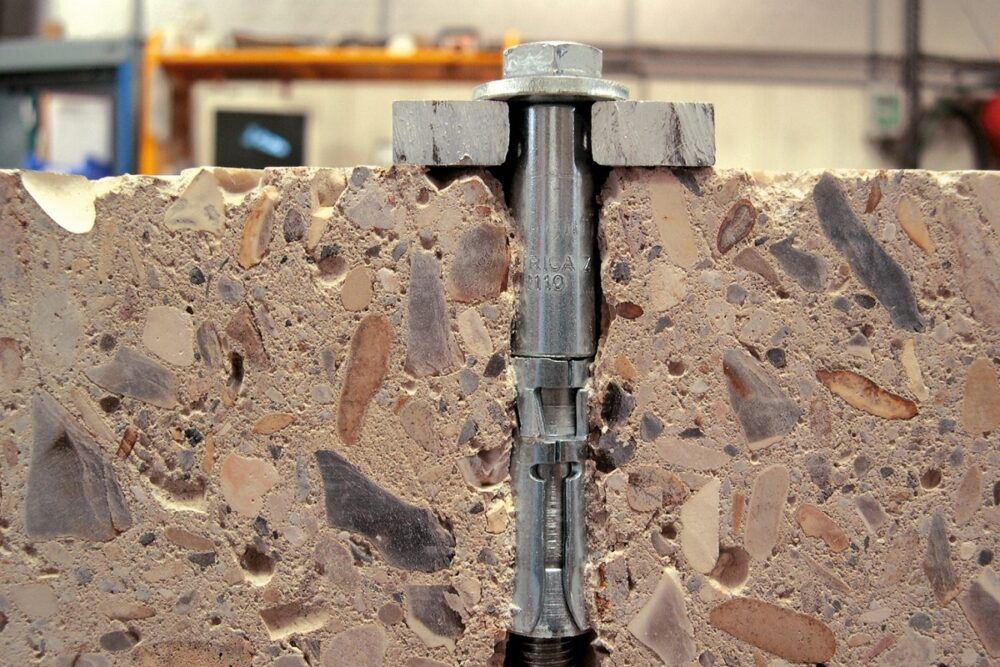

Базовая конструкция дюбель-анкера: цилиндрическая гильза с продольными прорезями (или другой расширяющейся структурой) и винтовой элемент с конической или зубчатой нижней частью. При закручивании винта в гильзу её стенки расходятся в стороны через прорези, расклиниваясь в стенках отверстия. Радиальное давление гильзы на бетон создаёт силу трения, удерживающую анкер от выдёргивания.
Материал гильзы определяет область применения. Пластиковые гильзы (полиэтилен высокого давления, нейлон) — для лёгких и средних нагрузок, доступная цена, лёгкий монтаж. Металлические гильзы (углеродистая сталь оцинкованная, нержавеющая сталь) — для тяжёлых нагрузок, наружного применения и агрессивных сред.
Длина и диаметр дюбель-анкера определяют его несущую способность. Стандартные размеры: длина 30–100 мм, диаметр 6–14 мм. Чем больше длина, тем глубже заделка и выше сопротивление выдёргиванию. Чем больше диаметр, тем больше поверхность контакта с основанием и больше радиальное распорное усилие.
Типы дюбель-анкеров
Универсальные пластиковые дюбели — самый распространённый тип. Конструкция гильзы с продольными прорезями и расширяющимися «лепестками» при закручивании винта. Подходит для большинства оснований: бетон, кирпич, газобетон, пустотелые блоки. Размеры от 5×25 до 14×80 мм. Применяется для лёгких креплений (картины, мелкая мебель, светильники).
Распорные пластиковые дюбели для пустотелых материалов («бабочки», «зонтики») — специальная конструкция с раскрывающимися «крыльями» с обратной стороны стенки. Подходит для гипсокартонных перегородок, пустотелых блоков, тонких облицовочных материалов. Применяется для лёгких креплений к перегородкам.
Металлические дюбель-анкеры (анкер-клин, анкер-шпилька) — для средних и тяжёлых нагрузок. Стальная гильза с конусом-расклинивателем и пружинными «лапками» или клиньями. Подходит только для плотных оснований (бетон, полнотелый кирпич). Размеры от 8×60 до 20×200 мм. Применяется для крепления металлоконструкций, оборудования, навесных фасадов.
Забивные металлические анкеры — гильза с конусом на дне, забиваемая в отверстие молотком до полного расклинивания. Не имеет резьбовой части — после установки в анкер вкручивается обычный болт. Применяется при креплении к потолку или вертикальной поверхности — позволяет временно не фиксировать прикрепляемый элемент.
Маркировка и сортамент
Маркировка дюбель-анкера обычно содержит два размера: диаметр отверстия и общую длину. Например, «6×40» — диаметр 6 мм, длина 40 мм. Для металлических анкеров с метрической резьбой добавляется размер резьбы: «M8×80» — резьба M8, длина 80 мм. Универсальные пластиковые дюбели часто маркируются «S» с цифрой (S5, S6, S8, S10) по диаметру.
| Маркировка | Диаметр отверстия | Длина | Тип винта/болта |
|---|---|---|---|
| S5×25 | 5 мм | 25 мм | Шуруп 4×30 |
| S6×30 | 6 мм | 30 мм | Шуруп 5×35 |
| S8×40 | 8 мм | 40 мм | Шуруп 6×50 |
| S10×50 | 10 мм | 50 мм | Шуруп 8×60 |
| M8×80 (металл) | 10 мм | 80 мм | Болт M8×90 |
| M10×100 (металл) | 12 мм | 100 мм | Болт M10×110 |
Стандартные шурупы и болты для дюбель-анкеров поставляются в комплекте или приобретаются отдельно. Длина винтового элемента — больше длины гильзы на толщину прикрепляемой детали плюс 5–10 мм запаса. Слишком короткий винт не достаёт до конца гильзы и не обеспечивает полного расклинивания.
Несущая способность
Несущая способность дюбель-анкера на выдёргивание зависит от трёх главных факторов: размер дюбеля, материал основания, направление нагрузки. Типовые значения для бетона С20/25 в условиях нормального крепления приведены в таблице ниже. Реальные значения для конкретного продукта указаны в технической документации производителя.
| Размер дюбеля | Бетон С20/25 (расчётная нагрузка на выдёргивание) | Полнотелый кирпич | Газобетон D500 |
|---|---|---|---|
| S6×30 | около 0,3 кН | около 0,2 кН | около 0,1 кН |
| S8×40 | около 0,7 кН | около 0,5 кН | около 0,2 кН |
| S10×50 | около 1,3 кН | около 0,9 кН | около 0,3 кН |
| M8×80 (металл) | около 3,5 кН | около 2,2 кН | — |
| M10×100 (металл) | около 6,0 кН | около 3,5 кН | — |
Расчётная нагрузка включает коэффициент надёжности — для типовых креплений коэффициент 2,5–4 (характеристическая прочность делится на коэффициент для получения допускаемой нагрузки). При нагрузках выше расчётных, при нагрузках на срез, при креплениях на краю элемента — несущая способность снижается дополнительно.
Применение в кирпиче, бетоне, газобетоне
Бетон — оптимальное основание для всех типов дюбель-анкеров. Плотная структура обеспечивает максимальное распорное усилие. Минимальный класс бетона для применения металлических дюбель-анкеров — С16/20. Для бетона ниже С12/15 несущая способность существенно снижается, типовые анкеры могут потребовать перехода на химические системы.
Полнотелый кирпич — хорошее основание для пластиковых и средних металлических дюбель-анкеров. Глиняный кирпич марок М125–М175 обеспечивает 60–80 % несущей способности относительно бетона аналогичного класса. Силикатный кирпич — близкие показатели. Применение тяжёлых металлических анкеров большого диаметра в кирпиче может приводить к раскалыванию материала.
Газобетон и пустотелые блоки — сложные основания. Обычные дюбель-анкеры дают сниженную несущую способность (20–40 % от значений для бетона). Применяются специальные «крылатые» дюбели для газобетона или универсальные с сеткой для пустот. Несущая способность ниже, требуется большее количество креплений для распределения нагрузки.
Установка
Технология установки: разметка точек крепления, сверление отверстия диаметром по маркировке дюбеля и глубиной на 5–10 мм больше длины дюбеля (для удаления пыли), очистка отверстия от пыли продувкой или щёткой, установка дюбеля в отверстие до полного утопления в основание, закручивание винтового элемента через прикрепляемую деталь.
Сверление выполняется перфоратором или ударной дрелью со специальным сверлом по бетону с твердосплавной напайкой. Для кирпича и газобетона возможно сверление в безударном режиме с пониженной нагрузкой на материал. Глубина отверстия контролируется глубиномером на сверле или меткой на сверле скотчем.
Усилие затяжки винтового элемента — до момента, когда дюбель полностью раскрылся и прикрепляемая деталь плотно прижалась к основанию. Перетяжка может привести к разрушению пластиковой гильзы или срезанию резьбы в металлическом анкере. Для критичных креплений применяются динамометрические ключи с контролируемым моментом.
Типовые ошибки
- Сверление отверстия диаметром больше указанного на дюбеле — гильза не расклинивается полностью, низкая несущая способность
- Использование шурупа длиной меньше требуемой — недопрокручивание гильзы, неполное расклинивание
- Применение пластикового дюбеля для газобетона без специальной конструкции для пустотелых материалов — выдёргивание под небольшой нагрузкой
- Установка дюбель-анкера у самой кромки элемента — выкалывание материала при затягивании
- Перетяжка пластикового дюбеля — срез гильзы, отсутствие прижима
- Игнорирование очистки отверстия от пыли — гильза не доходит до проектной глубины, неполное расклинивание
- Применение бытовых лёгких дюбелей для крепления тяжёлых конструкций — превышение несущей способности с выдёргиванием
Часто задаваемые вопросы
Какой дюбель выбрать для крепления телевизора к стене? При весе телевизора 20–40 кг — металлический анкер M8×80 или универсальный пластиковый S10×60. Для безопасности применяются 4 точки крепления, нагрузка на одну точку — 5–10 кг. Конкретная пара дюбель-шуруп выбирается по техническим характеристикам производителя.
Можно ли использовать дюбели для крепления тяжёлого оборудования (свыше 100 кг)? Стандартные дюбель-анкеры не рассчитаны на такие нагрузки. Для тяжёлого оборудования применяются профессиональные металлические распорные анкеры (тяжёлая распорная конструкция M12, M16) или химические анкеры. Конкретный выбор — по расчёту.
Как закрепить тяжёлую полку на газобетонной стене? Применяются специальные дюбели для газобетона: «крылатые» (с раскрывающимися лапками за стенкой блока) или «шурупные» (с крупной резьбой, нарезающей в газобетоне глубокие канавки). Прочность ниже, чем при креплении в бетон, поэтому требуется большее количество точек крепления.
Нужны ли металлические дюбели для крепления к фундаменту дома? При лёгких нагрузках (садовая мебель, ограждения, фонари) — достаточно пластиковых универсальных дюбелей S8–S10. При средних нагрузках (металлические колонны навеса, опоры террасы) — металлические M8–M10. Для крепления конструкций здания — тяжёлые анкеры или химические системы.
Почему пластиковый дюбель крутится в отверстии и не держит шуруп? Признаки неподходящего размера или некачественной установки: отверстие большего диаметра, чем нужно для данного дюбеля; дюбель не утоплен до конца в основание; основание разрушено вокруг отверстия (трещина, рыхлость). Решение — повторное сверление в другую точку или применение дюбеля большего размера.
Сокращения и обозначения
- Дюбель — пластиковая или металлическая гильза для крепления винтового элемента в основании
- Дюбель-анкер — комплект из гильзы и винтового элемента для крепления к бетону, кирпичу и другим основаниям
- S-обозначение — стандартная маркировка пластиковых дюбелей по диаметру (S5, S6, S8, S10)
- M-обозначение — метрическая резьба винтового элемента (M8, M10, M12)
- Распорная гильза — гильза, расклинивающаяся в отверстии при закручивании винта
- Несущая способность — допустимая нагрузка на крепление с учётом коэффициентов надёжности
- Расчётная нагрузка — допускаемая нагрузка после применения коэффициентов запаса
- Глубина заделки — фактическая глубина установки дюбеля в основание
- Газобетон D500 — ячеистый бетон плотностью 500 кг/м³ для перегородочной и стеновой кладки
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
