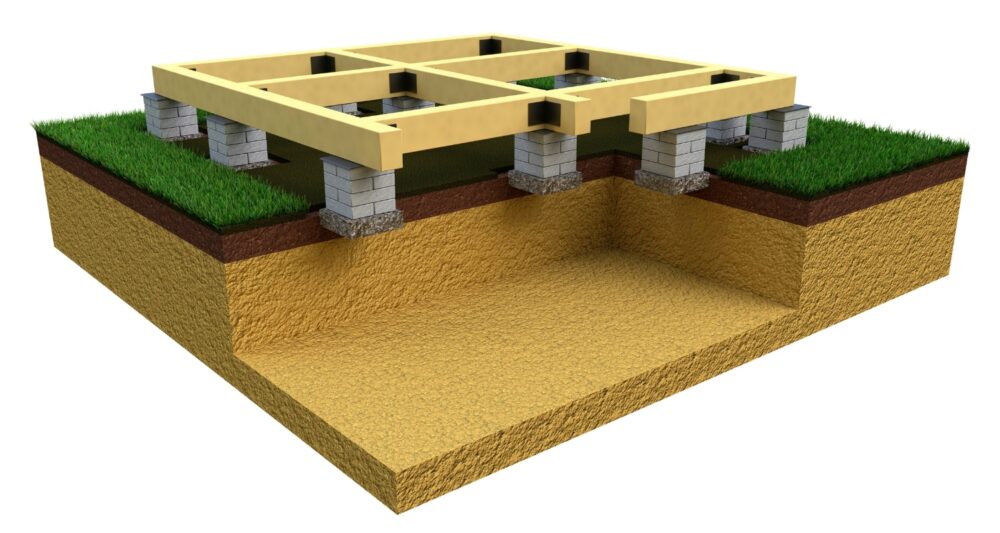

Столбчатый фундамент — отдельная опора под каждую колонну каркасного здания или под угловые и характерные точки малоэтажных строений. Принципы армирования столбчатого фундамента отличаются от ленточного и плитного — здесь сочетается работа подушки на изгиб (как у плиты) с работой подколонника на сжатие со случайным эксцентриситетом (как у колонны). Материал разбирает схемы армирования подушки и подколонника, принципы анкеровки арматуры будущей колонны и контроль на стройплощадке.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.
Конструкция столбчатого фундамента
Типовой столбчатый фундамент состоит из двух основных частей: расширенной нижней подушки, передающей нагрузку на грунт по большей площади, и подколонника — вертикального элемента, на котором опирается колонна каркаса. Подушка работает как короткая консольная плита, изгибаемая отпором грунта вокруг подколонника. Подколонник работает как короткая сжатая стойка с возможным внецентренным приложением нагрузки от колонны.
Размеры в плане определяются расчётом несущей способности грунта и нагрузкой от колонны. Типовые подушки имеют размеры в плане от 1,2×1,2 до 3,0×3,0 м для частного и малоэтажного строительства, и до 4,5×4,5 м и более — для промышленных каркасов. Высота подушки — от 300 до 900 мм в зависимости от размера и нагрузки, иногда с переменной высотой (ступенчатая конструкция).
Регламент конструирования столбчатых фундаментов задан в ТКП 45-5.01-256 и ТКП 45-5.03-258. Класс бетона — обычно С16/20 для подушки и С20/25 или выше для подколонника, при больших нагрузках — С25/30 и выше для всего фундамента.
Подушка и подколонник: общая схема армирования
Армирование столбчатого фундамента состоит из двух связанных каркасов. В подушке устанавливается рабочая сетка по нижней зоне (на стороне грунта) — она воспринимает изгибающие моменты от реакции основания. В подколоннике устанавливается вертикальный каркас из продольных стержней с хомутами — он принимает и передаёт продольное усилие от колонны на подушку и работает на возможный внецентренный изгиб.
Вертикальные стержни подколонника связываются с сеткой подушки через анкеровку. Часть стержней подколонника заводится в нижнюю зону подушки с заделкой на длину анкеровки, либо с устройством крюков, либо со специальными гайками или муфтами. Прямые стержни без анкеровки в нижней зоне не передают усилие через границу подколонник-подушка и работают как самостоятельные элементы — это недопустимо.
| Элемент фундамента | Тип армирования | Типовой диаметр | Класс арматуры |
|---|---|---|---|
| Нижняя сетка подушки | Сетка перекрёстная | 10–20 мм | А500С |
| Продольные стержни подколонника | Вертикальные, симметричное расположение | 12–25 мм | А500С |
| Хомуты подколонника | Замкнутые, с антикомпрессионными перевязками | 6–10 мм | А240, А500С |
| Выпуски под колонну | Вертикальные стержни с захватом в подушку | 16–32 мм | А500С |
Армирование подушки
Подушка столбчатого фундамента работает в основном на положительный изгибающий момент в нижней зоне — нижние волокна растягиваются под действием реакции грунта. Рабочая арматура укладывается по нижней зоне в виде сетки в двух перпендикулярных направлениях. Сетка делается с одинаковым шагом и диаметром в обоих направлениях для квадратных подушек и с переменным — для прямоугольных, где в коротком направлении нагрузка выше.
Шаг рабочей арматуры подушки — обычно 100–200 мм. Минимальный коэффициент армирования по СТБ EN 1992-1-1 — не менее 0,1 % от площади сечения бетона в каждом направлении. Для частных домов и малоэтажных зданий типовой коэффициент 0,2–0,4 %, для промышленных каркасов с большими нагрузками — 0,4–0,8 % и выше.
Длина стержней в подушке — на всю ширину/длину минус защитный слой с каждой стороны (обычно по 40–50 мм). Стержни длиной более 11,7 м (стандартная длина проката) стыкуются нахлёстом с разносом точек стыковки по ширине подушки. Концы стержней могут выполняться с крюками или прямыми — современные нормы при достаточном защитном слое допускают прямые концы для арматуры периодического профиля.
Армирование подколонника
Подколонник работает преимущественно на сжатие, но с возможным внецентренным приложением нагрузки от колонны (особенно для крайних колонн каркаса, передающих горизонтальные усилия от ветра). Армирование подколонника симметричное — продольные стержни располагаются по периметру с равным шагом по обеим сторонам. Минимальное число продольных стержней — четыре (по углам), для крупных подколонников — 6–8 и более.
Коэффициент армирования подколонника продольной арматурой — не менее 0,4 % от площади сечения бетона по СТБ EN 1992-1-1 для центрально-сжатых элементов, не менее 0,2 % для внецентренно-сжатых при больших эксцентриситетах. Максимум — 4 %, выше — нецелесообразно по экономике и сложности монтажа.
Поперечная арматура подколонника — замкнутые хомуты с шагом не более 15 диаметров продольной арматуры и не более меньшего размера сечения подколонника. В зонах стыковки продольной арматуры или у торцов подколонника шаг хомутов уменьшается в два раза (концевые зоны длиной не менее размера большей стороны сечения). Хомуты диаметром не менее 0,25 от диаметра продольной арматуры и не менее 6 мм для арматуры А240, не менее 8 мм для арматуры А500С.
Анкеровка арматуры колонны в фундаменте
Стыковка арматуры колонны с фундаментом — критически важный узел. Армирование будущей колонны должно быть продолжением арматуры подколонника. Технологически это реализуется через арматурные выпуски — вертикальные стержни, забетонированные в подколонник и выходящие выше его верхней грани на длину нахлёста для соединения с арматурой колонны.
Длина выпуска над верхней гранью подколонника — обычно 30–50 диаметров продольной арматуры колонны (для бетона С25/30 и арматуры А500С). Положение и количество выпусков точно соответствует проектному армированию колонны — диаметр, шаг по периметру, расположение в плане. Отклонение от проектной схемы при изготовлении подколонника приводит к проблемам при дальнейшем монтаже арматуры колонны.
Глубина заделки выпусков в подколонник — не менее длины анкеровки, измеренной от верха подушки. Для арматуры А500С в бетоне С25/30 это 35–45 диаметров стержня. Концы выпусков, заведённые в подушку, могут иметь крюки, гайки или муфты для надёжной анкеровки в зону растяжения. В сейсмически опасных регионах применяется усиленная анкеровка с особыми требованиями к узлу.
Защитный слой и допуски
Защитный слой бетона для столбчатого фундамента по ТКП 45-5.03-258: для нижней грани подушки в контакте с грунтом — 40–50 мм с бетонной подготовкой или 70 мм без подготовки. Для боковых граней подушки — 40 мм. Для подколонника по боковым граням — 35–40 мм при условиях эксплуатации XC2 (постоянная влажность грунта).
Допуски на геометрию: размеры в плане ±20 мм для подушки и ±10 мм для подколонника, отметка верха подколонника ±10 мм, положение оси подколонника относительно проектной — ±15 мм, положение выпусков арматуры относительно оси подколонника — ±10 мм. Большее отклонение требует устройства специальных переходных элементов или корректировки колонны при монтаже.
Контроль на стройплощадке
Контроль армирования столбчатого фундамента проводится в две стадии. Первая — до бетонирования подушки и подколонника: проверяется состав сетки подушки (диаметры, шаги, длины стержней), состав каркаса подколонника (продольные стержни, хомуты, концевые зоны с уменьшенным шагом), глубина заделки выпусков в подушку, защитный слой. Оформляется акт скрытых работ.
Вторая стадия — после распалубки: проверяется положение выпусков арматуры в плане и по высоте, геометрические размеры подколонника, прямолинейность верхней грани. Отклонения сверх допусков фиксируются для разработки решения по их устранению совместно с проектировщиком.
Типовые ошибки
- Установка прямых выпусков без анкеровки в нижнюю зону подушки — связь подколонника и подушки не обеспечивается
- Несоответствие диаметра и расположения выпусков проектной схеме арматуры колонны — невозможен последующий монтаж арматуры колонны без переделок
- Уменьшение количества хомутов в концевых зонах подколонника (вместо требуемого уменьшения шага) — снижение поперечной прочности в зоне максимальных напряжений
- Отсутствие связей между верхней и нижней зонами подушки в фундаментах с двойной сеткой — деформация каркаса при бетонировании
- Бетонирование подушки и подколонника единой захваткой без формирования рабочего шва (для фундаментов с большой высотой подколонника) — расслоение бетона
- Игнорирование защитного слоя нижней зоны без бетонной подготовки — ускоренная коррозия рабочей арматуры подушки
- Использование выпусков из арматуры несвариваемого класса в проектах со сваркой стыка колонны и подколонника
Часто задаваемые вопросы
Нужна ли верхняя сетка в подушке столбчатого фундамента? Для типовых подушек квадратной формы с центральным расположением подколонника — не обязательна, основная работа подушки на положительный момент в нижней зоне. Для прямоугольных подушек с эксцентриситетом или для крупных подушек со значительной высотой — проектировщик может назначить верхнюю сетку как противоусадочную или конструктивную.
Можно ли соединять подколонник с колонной сваркой выпусков? Допустимо при условии применения свариваемого класса арматуры (А500С, литера С в маркировке) и аттестованного сварщика по СТБ EN ISO 9606. Чаще применяется нахлёст с перевязкой как более простой и не требующий сварочных работ способ.
Что делать при сильном отклонении положения выпусков от проектного? Малые отклонения (до 15 мм) компенсируются при монтаже арматуры колонны установкой переходных стержней с двумя нахлёстами. Большие отклонения требуют отдельного решения проектировщика — добавление переходного элемента или частичное снятие подколонника с восстановлением выпусков.
Когда применяются столбчатые фундаменты вместо ленточных? Для каркасных зданий с колоннами как основными несущими элементами — столбчатый фундамент является типовым решением. Для зданий со стеновой конструктивной схемой — ленточный фундамент проще и экономичнее. Решение принимается на основе расчёта несущей способности грунта и конструктивной схемы здания.
Допустимы ли заводские сборные подушки вместо монолитных? Допустимы и широко применяются. Заводские сборные подушки по ТКП 45-5.01-256 имеют типовые серии с фиксированной геометрией и параметрами армирования. Подколонник в этом случае может быть монолитным с устройством на подушке.
Сокращения и обозначения
- А240, А400, А500С, А600 — классы горячекатаной арматуры по ГОСТ 34028 / СТБ 1704
- С16/20…С30/37 — классы бетона по прочности на сжатие по СТБ EN 206
- XC1–XC4 — классы эксплуатационной среды по СТБ EN 206
- Подушка — расширенная нижняя часть столбчатого фундамента, передающая нагрузку на грунт
- Подколонник — вертикальная часть столбчатого фундамента, на которой опирается колонна
- Выпуск — вертикальный стержень арматуры, выходящий за грань конструкции для стыковки со следующим элементом
- Анкеровка — длина заделки стержня в бетон для передачи усилия
- Внецентренное сжатие — приложение продольной силы с отступом от оси сечения, вызывающее одновременно сжатие и изгиб
- Концевая зона — участок подколонника у верхней и нижней граней с уменьшенным шагом хомутов
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
