Уголок стальной: применение в металлоконструкциях, сортамент и принципы подбора

Уголок — самый массовый профиль в металлоконструкциях. Его кладёт в проект каждый конструктор, варит каждый монтажник и приходит проверять каждый инспектор по приёмке. И именно к нему чаще всего относятся снисходительно: уголок и уголок, мол, что там подбирать. На практике ошибки сечения уголка в решётке фермы дают перекосы геометрии до начала эксплуатации, а ошибки в спаренных сечениях — потерю устойчивости связей при первой расчётной снеговой. Этот материал собирает то, что должен держать в голове практик: что такое уголок по нормам, как он работает в сжатии и растяжении, чем равнополочный отличается от неравнополочного, и какие правила накладывает сортамент на компоновку узлов.

Что такое уголок и где он применяется

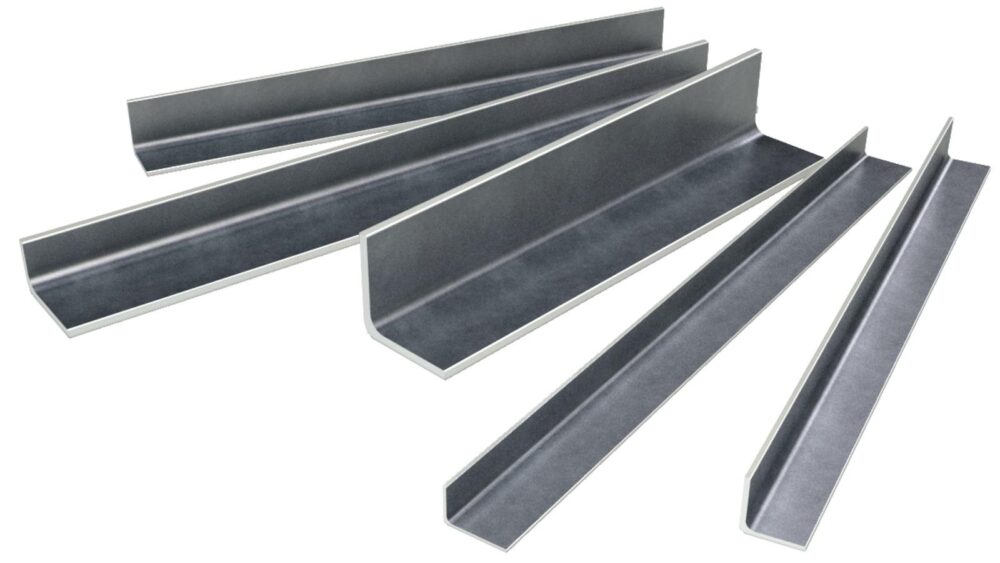

Уголок — это горячекатаный или гнутый профиль L-образного сечения из конструкционной стали. Полки уголка могут быть равными (равнополочный профиль) или разной ширины (неравнополочный). Толщина полок постоянна по сечению. Геометрически уголок — это два прямоугольных листа, соединённых под прямым углом по линии гиба или прокатной геометрии, с радиусом сопряжения у внутренней кромки.

Применение уголка покрывает весь спектр строительных задач: пояса и решётки лёгких ферм, связи жёсткости каркасов, опорные столики, обрамления проёмов, элементы лестниц и ограждений, прогоны малопролётных кровель, ригели перемычек, основу косоуров. В сельском хозяйстве — на навесы, теплицы, эстакады.

Главное преимущество — компактность в сборных сечениях. Из двух-четырёх уголков собираются крестовые, тавровые, коробчатые сечения. Главное ограничение — асимметрия одиночного профиля: в сжатии возникает плоскостно-крутильное выпучивание, расчётная гибкость растёт быстрее, чем у симметричных профилей.

Равнополочный уголок: сортамент по ГОСТ 8509-93

Равнополочные уголки выпускаются по ГОСТ 8509-93. Номер уголка соответствует ширине полки в миллиметрах, толщина — отдельный параметр; для каждого номера предусмотрено несколько толщин. Для уголка 50 — толщины 3, 4, 5 мм, для уголка 100 — 7, 8, 10, 12, 14, 16 мм.

Номер уголка	Ширина полки b, мм	Диапазон толщин t, мм	Типовое применение
25–40	25–40	3–5	обрамления, прогоны теплиц, обрешётка
50–63	50–63	3–6	лёгкие фермы, лестницы, связи
75–90	75–90	5–9	пояса ферм средних пролётов
100–125	100–125	7–16	пояса тяжёлых ферм, опорные столики
140–200	140–200	9–30	тяжёлые опоры, эстакады

В сортаменте указаны площадь сечения, погонная масса, координаты центра тяжести, моменты инерции относительно главных осей x-x и y-y, а также моменты инерции относительно осей под углом 45° (u-u и v-v). Последние особенно важны для одиночных уголков, поскольку именно по оси v-v у равнополочного уголка минимальный радиус инерции, и именно по этой оси идёт расчётная гибкость в сжатии.

Неравнополочный уголок: сортамент по ГОСТ 8510-86

Неравнополочные уголки производятся по ГОСТ 8510-86. Номер обозначает обе ширины полок через знак умножения: 50×32, 63×40, 100×63. Соотношение полок чаще всего около 1,6:1, реже 2:1 (125×80, 160×100).

Главная задача неравнополочного уголка — работать там, где нужна разная жёсткость в двух направлениях. Типовой пример — пояс открытой решётки: длинная полка ставится в плоскость фермы для жёсткости из плоскости, короткая идёт на крепёж раскосов. Также применяется в кран-балках, опорных площадках лестниц, перемычках над проёмами.

Марки стали для уголков

Сортовой прокат на территории Беларуси и СНГ поставляется в основном из углеродистых обыкновенного качества и низколегированных конструкционных сталей. Базовые марки для уголков по ГОСТ 27772-2015:

• С245 — углеродистая, предел текучести σ_т ≥ 245 МПа для проката толщиной до 20 мм. Стандартный выбор для конструкций II–IV групп ответственности при умеренном климате;
• С255 — улучшенная по химсоставу, лучшая ударная вязкость при пониженных температурах;
• С345 — низколегированная, σ_т ≥ 345 МПа. Применяется в нагруженных и ответственных конструкциях;
• С355 — современный аналог С345 по обновлённой редакции стандарта;
• С390, С440 — высокопрочные, для тяжёлых ферм и эстакад.

Выбор марки стали зависит от трёх параметров: расчётной нагрузки, эксплуатационной температуры, группы ответственности конструкции по ТКП 45-5.04-167. Конструкции I группы (подкрановые балки, элементы с вибрацией и динамикой при минусовых температурах) требуют марок с гарантированной ударной вязкостью — С255, С345 категорий 3, 4, 5. Для IV группы (вспомогательные элементы внутри отапливаемых помещений) достаточно С245 без требований по ударной вязкости.

Уголок как элемент решётки фермы

Решётка фермы — основная область применения уголков. Раскосы и стойки работают преимущественно на сжатие и растяжение: при растяжении уголок работает на полную площадь, при сжатии — с учётом устойчивости.

Работа на растяжение

В растянутых раскосах уголок работает почти на полную расчётную площадь нетто. При креплении уголка одной полкой (типовое решение в лёгких фермах) учитывается коэффициент условий работы γ_с, понижающий расчётное сопротивление, потому что усилие передаётся эксцентрично. Чем меньше номер уголка и чем шире полка, через которую идёт передача усилия, тем выше эффективная площадь.

Работа на сжатие

В сжатых раскосах одиночный уголок работает на устойчивость с расчётной гибкостью по слабой оси. Расчётная гибкость λ = l_ef/i_min, где i_min — радиус инерции относительно оси v-v (для равнополочных). Предельная гибкость сжатых раскосов лёгких ферм по нормам не превышает 150, для основных элементов — 120. Превышение предела означает раннюю потерю устойчивости и недопустимо.

Уголок в опорных и шарнирных узлах

В шарнирных узлах ферм с фасонками уголок крепится одной полкой к косынке, вторая остаётся свободной. Расчётный узел проектируется так, чтобы ось усилия в уголке проходила через геометрический центр сварных швов или болтового стыка. Нарушение этой геометрии даёт паразитный момент и снижение расчётного запаса.

В опорных узлах балок настила уголки работают как опорные столики, привариваемые к колоннам. Уголок 75–100 мм с толщиной полки 8–10 мм воспринимает реакции до 80–120 кН в зависимости от длины швов и компоновки. Для отрицательных реакций предусматриваются дополнительные планки сверху, фиксирующие балку от опрокидывания.

Уголок в связях жёсткости

Связи жёсткости каркаса в большинстве случаев выполняются из уголков. Связи воспринимают горизонтальные нагрузки (ветровая, тормозная от кранов, технологическая) и передают их на жёсткие диафрагмы и фундаменты. Связи бывают вертикальные (между колоннами) и горизонтальные (в плоскости поясов ферм).

Геометрия связей — крестовые, портальные, полураскосные. В крестовых связях диагонали работают по очереди: при ветре с одной стороны — одна диагональ в растяжении, другая в сжатии. Сжатая диагональ обычно выключается из работы из-за потери устойчивости (если её сечение не рассчитано на сжатие), и расчётной считается только растянутая. Это допущение упрощает компоновку связей и снижает расход металла.

Спаренные уголки и крестовые сечения

Когда одиночного уголка не хватает по устойчивости или по передаче усилия, переходят к составным сечениям. Самые распространённые компоновки:

• тавровое сечение из двух равнополочных уголков, сваренных полкой к полке. Сечение симметричное относительно оси, радиус инерции по обеим осям близкий, гибкость уравнивается;
• крестовое сечение из двух уголков, расположенных накрест через прокладку. Применяется в стойках и колоннах малых каркасов, в навесах и павильонах;
• коробчатое сечение из четырёх уголков, сваренных полками. Применяется редко, поскольку конструктивно сложнее в изготовлении, чем равноценная гнутая или сварная труба.

В составных сечениях обязательно ставятся прокладки или планки, объединяющие уголки в единое сечение по длине стержня. Шаг прокладок назначается по нормам — обычно из условия местной гибкости отдельного уголка между прокладками. Для сжатых стержней шаг прокладок не должен превышать 40 радиусов инерции одиночного уголка по слабой оси.

Принципы подбора сечения уголка

Подбор уголка по нагрузке — итерационная процедура, которая выполняется проектировщиком по нормам расчёта стальных конструкций. Конкретные численные результаты зависят от расчётной длины, условий закрепления, климатических и эксплуатационных нагрузок, и в этом материале не приводятся. Общие принципы выглядят так:

1. определить расчётное усилие в элементе по статической схеме конструкции;
2. определить расчётную длину с учётом условий закрепления узлов;
3. предварительно задать сечение по конструктивным соображениям (минимальные толщины полок 4 мм для конструкций под открытым небом, 3 мм для внутренних);
4. проверить устойчивость в сжатии по гибкости (λ ≤ λ_u);
5. проверить прочность в растяжении с учётом ослабления отверстиями (для болтовых соединений) и коэффициента условий работы;
6. проверить местную устойчивость полок (для тонкостенных сечений);
7. проверить узлы прикрепления — сварные швы или болтовые соединения — на расчётное усилие.

Минимальные конструктивные требования по сортаменту в Беларуси и СНГ — не использовать в основных несущих конструкциях уголки толщиной полки менее 4 мм. Для конструкций под открытым небом с учётом коррозионного износа за 25–50 лет минимальная толщина может подниматься до 5–6 мм даже при наличии защитного покрытия.

Соединения уголков

Уголки соединяются сваркой (преимущественно в заводских условиях) и болтами (преимущественно в монтажных стыках).

Сварные соединения

Уголки привариваются к фасонкам угловыми швами по двум кромкам — обушком и пёрышком. Усилие распределяется между швами неравномерно: на обушок приходится 65–70 %, на пёрышко — 30–35 %, поскольку обушковая часть ближе к оси симметрии профиля. Длины швов назначаются соответственно: обушковый длиннее пёрышкового. Катет шва — не больше толщины полки минус 1 мм, не меньше норматива по толщине тонкого элемента.

Болтовые соединения

Болтовые соединения выполняются болтами классов прочности 5.8, 8.8, 10.9. Расстояние от оси болта до края полки — не менее 1,5 диаметров, между болтами в ряду — не менее 2,5 диаметров. При креплении одной полкой расчётная площадь нетто рассчитывается с учётом отверстий и эксцентриситета.

Типовые ошибки

1. Превышение предельной гибкости. Сжатые раскосы из мелких уголков 50–63 на длинах 2,5–3 м легко уходят за λ = 150. Профиль выглядит достаточным по нагрузке, но не проходит по устойчивости.
2. Неучёт эксцентриситета крепления одной полкой. Растянутый уголок, прикреплённый одной полкой, имеет коэффициент условий работы γ_с < 1. Если расчёт ведётся по полной площади — запас прочности фиктивен.
3. Несимметричные сварные швы. Если обушковый и пёрышковый швы выполнены равной длины, центр тяжести швов не совпадает с осью усилия в уголке, и возникает паразитный момент.
4. Минимальная толщина полки в наружных конструкциях. Уголки с полкой 3 мм допустимы только во внутренних элементах. Для конструкций под открытым небом коррозионная потеря 0,05–0,1 мм/год за 30 лет даёт критическое ослабление сечения.
5. Применение неравнополочного уголка широкой полкой на крепёж. Геометрически удобно, но раскос работает не оптимально — большая полка должна стоять в плоскость фермы для устойчивости, не на болты.
6. Отсутствие прокладок в составных сечениях. Спаренные уголки без прокладок работают как два независимых стержня с локальной потерей устойчивости каждого, а не как объединённое сечение.
7. Болтовое соединение без проверки на смятие. Для уголков с тонкой полкой проверка на смятие отверстия часто становится ключевой и определяет максимальное усилие на болт.

Чек-лист приёмки

• марка стали по сертификату соответствует проекту;
• номер и толщина полки уголка соответствуют спецификации (проверить штангенциркулем не менее 5 точек по партии);
• прямолинейность уголка в пределах допусков ГОСТ 8509 (не более 0,2 % длины);
• отсутствие закатов, трещин, расслоений на поверхности полок;
• сварные швы — без подрезов, наплывов, кратеров; катет не менее проектного;
• длины швов на обушке и пёрышке соответствуют чертежу;
• болтовые отверстия — без трещин, заусенцев, эксцентриситета относительно оси узла;
• прокладки в составных сечениях установлены на проектном шаге;
• защитное покрытие (грунт или цинк) — без сколов, по нанесению не позже регламентного срока;
• маркировка элементов соответствует ведомости.

Часто задаваемые вопросы

Можно ли заменить равнополочный уголок на неравнополочный того же сечения? Не напрямую. Сечения с равной площадью имеют разные радиусы инерции, и расчётная устойчивость в сжатии будет отличаться. Замена возможна только после поверочного расчёта с учётом конкретной расчётной длины и схемы нагружения.

Сколько уголка идёт на ферму пролётом 12 метров? Ориентировочно 25–45 кг на квадратный метр перекрываемой площади в зависимости от шага ферм, нагрузки, и марки стали. Точная цифра считается после статического расчёта и подбора сечений.

Допустимо ли применять уголок 50×3 в раскосах малопролётных ферм? Допустимо в неответственных конструкциях (теплицы, павильоны) с расчётной длиной до 1,5–1,8 м. На больших длинах гибкость уходит за предел.

Какой уголок выбрать для опорного столика балки настила? Стандартное решение — уголок 75×75×8 или 100×100×10 в зависимости от расчётной реакции. Минимальная толщина полки для опорных столиков — 8 мм; катет сварного шва — не менее 6 мм.

Как отличить уголок С245 от С345 без сертификата? Визуально — никак. По маркировке на металле, если она нанесена производителем, по сертификату партии. При отсутствии сертификата заказывают спектральный анализ.

Сокращения и обозначения

ТКП — технический кодекс установившейся практики. ТНПА — технический нормативный правовой акт. σ_т — предел текучести стали, МПа. λ — гибкость элемента, безразмерная. λ_u — предельная гибкость по нормам. l_ef — расчётная длина элемента. i_min — минимальный радиус инерции сечения. γ_с — коэффициент условий работы. ГОСТ 8509-93 — сортамент равнополочных уголков. ГОСТ 8510-86 — сортамент неравнополочных уголков. ГОСТ 27772-2015 — прокат для строительных стальных конструкций. ТКП 45-5.04-167 — расчёт стальных конструкций (РБ).

Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
