Сжатые стойки металлоконструкций: устойчивость и принципы подбора

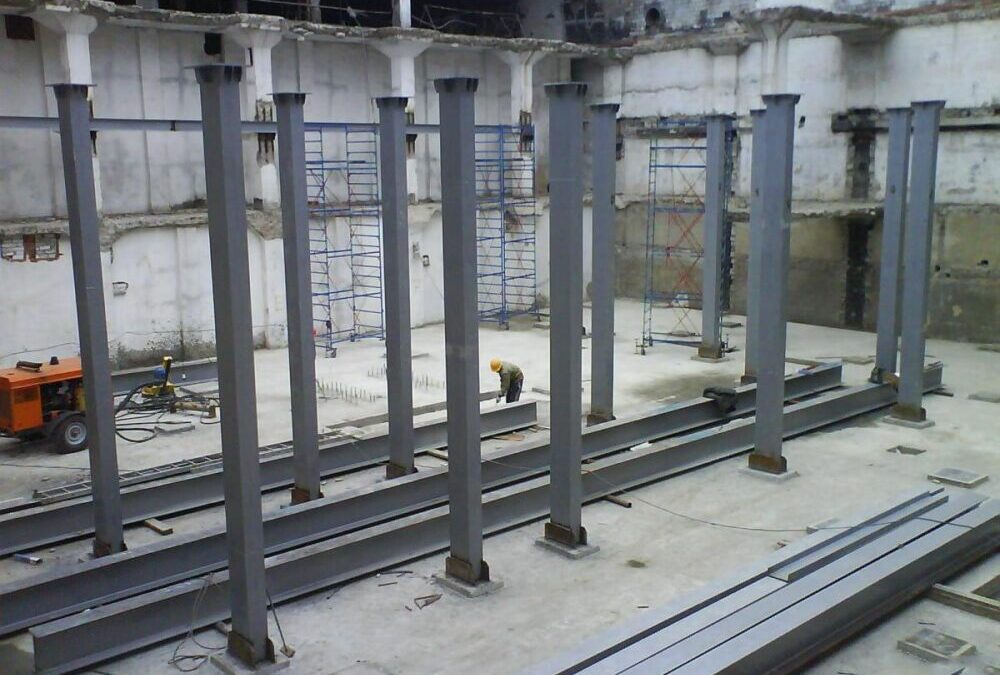

Сжатая стойка — узловой элемент любого каркаса. На неё передаётся всё, что лежит сверху: покрытие, перекрытия, технологическое оборудование, мостовые краны, ветровая нагрузка. Стойка работает на простую центральную или внецентренную сжимающую нагрузку, и расчёт идёт не на прочность материала, а на устойчивость. Прочность стали С345 — 345 МПа, но колонна сечения 100×100×3 при высоте 6 м не вытянет и 20 МПа в сжатии: она просто потеряет устойчивость. Этот материал собирает то, что должен знать проектировщик и инспектор: что такое устойчивость сжатого стержня, как её считать, какие сечения рациональны для разных условий, и какие узлы реализуют принятые в расчёте схемы закрепления.

Что такое устойчивость сжатого стержня

Сжатый стержень разрушается не от достижения предела текучести материала, а от потери устойчивости — внезапного бокового выпучивания, при котором прямой стержень превращается в изогнутый и теряет способность нести продольную нагрузку. Это явление называется продольным изгибом или потерей устойчивости первого рода.

Критическая нагрузка потери устойчивости для упругого стержня определяется формулой Эйлера: N_cr = π² · E · I / l_ef². Здесь E — модуль упругости стали, I — наименьший момент инерции сечения, l_ef — расчётная длина стержня с учётом условий закрепления. Чем длиннее стержень и чем меньше его момент инерции, тем ниже критическая нагрузка.

В практическом расчёте стальных конструкций по ТКП 45-5.04-167 устойчивость проверяется через коэффициент устойчивости φ, зависящий от условной гибкости стержня. Условие проверки: σ = N / (φ · A) ≤ R_y · γ_с, где A — площадь сечения, R_y — расчётное сопротивление стали. Коэффициент φ принимает значения от 0,0 до 1,0; чем меньше φ, тем сильнее потеря устойчивости снижает несущую способность.

Гибкость и предельная гибкость

Гибкость стержня — отношение его расчётной длины к минимальному радиусу инерции сечения: λ = l_ef / i_min. Чем выше гибкость, тем сильнее проявляется эффект потери устойчивости.

Предельная гибкость λ_u — нормативное ограничение, выше которого стержень считается недопустимо гибким. Стандартные значения по ТКП 45-5.04-167:

Назначение стержня	Предельная гибкость λu
Колонны основные (главные несущие)	120
Колонны второстепенные, стойки фахверка	150
Сжатые пояса и опорные раскосы ферм	120
Сжатые раскосы решётки ферм	150
Сжатые элементы связей	200
Растянутые элементы при динамических нагрузках	200
Растянутые элементы при статических нагрузках	300–400

Предельные гибкости для растянутых элементов нормируются не из условия потери устойчивости, а из условий монтажа и эксплуатации — гибкий растянутый стержень провисает под собственным весом, имеет низкую жёсткость на случайные сжимающие нагрузки при монтаже.

Расчётная длина стержня

Расчётная длина l_ef отличается от геометрической длины стержня в зависимости от условий закрепления концов. Стандартные коэффициенты приведения μ для типовых схем:

Условия закрепления	Коэффициент μ	Расчётная длина lef
Шарнир – шарнир	1,0	l
Защемление – шарнир	0,7	0,7·l
Защемление – защемление	0,5	0,5·l
Защемление – свободный конец (консоль)	2,0	2,0·l
Защемление – подвижное защемление	1,0	l

Для колонн каркасов реальная расчётная длина определяется не только условиями опирания внизу (база колонны), но и характером связи с другими элементами наверху и в промежутке по высоте. В одноэтажных каркасах с подкрановой балкой расчётная длина в плоскости рамы может достигать 2,5–3,5 геометрических, а из плоскости — снижаться до 0,5–0,7 благодаря раскреплению прогонами и связями.

Стандартные сечения сжатых стоек

Для сжатых стержней рациональны симметричные сечения с равными или близкими радиусами инерции по обеим осям. Стандартные варианты:

• колонные двутавры серии К (ГОСТ 26020-83) — оптимальное решение для одиночных колонн, h/b ≈ 1, равные радиусы инерции;
• профильные трубы прямоугольные и квадратные — симметричное замкнутое сечение, эстетичный вид, хорошая устойчивость;
• профильные трубы круглые — симметричное сечение, минимальная парусность от ветра, применяются в открытых каркасах и в эстетически выраженных конструкциях;
• составные сечения из спаренных швеллеров или уголков — для средних колонн, требующих симметрии;
• сварные коробчатые сечения из листа — для тяжёлых колонн с нестандартными сечениями.

Несимметричные профили (одиночный швеллер, одиночный уголок, балочный двутавр Б) как колонна работают неоптимально. Радиусы инерции по двум осям отличаются в 2–3 раза, расчётная гибкость по слабой оси быстро уходит за предел. Применение таких профилей в колоннах допустимо при коротких длинах (2–3 м) или с дополнительными раскреплениями по слабой оси.

Составные сечения сжатых стоек

Когда требуется большая площадь сечения, чем даёт стандартный прокат, применяются составные сечения из нескольких профилей. Стандартные варианты:

• спаренные швеллеры стенками внутрь, образующие замкнутое прямоугольное сечение. Объединение — продольными сварными швами по двум полкам;
• спаренные швеллеры стенками наружу с зазором, объединённые поперечными планками или решёткой;
• четыре уголка в крестовое сечение с прокладками или планками;
• сварной двутавр или коробчатое сечение из листового проката.

В составных сечениях с планками или прокладками важен шаг этих элементов. Расчётная гибкость отдельной ветви составной колонны между планками не должна превышать 40 (радиус инерции одной ветви по слабой оси). При большем шаге составное сечение работает не как объединённое, а как набор независимых стержней с локальной потерей устойчивости каждого.

Внецентренно сжатые колонны

В реальных каркасах колонны часто работают не на центральное, а на внецентренное сжатие — кроме продольной силы N действует изгибающий момент M от ветровой нагрузки, эксцентриситета крепления балок, тормозной силы крана. Расчёт ведётся по уравнению устойчивости сжато-изгибаемого стержня с учётом совместного действия N и M.

Эксцентриситет приложения нагрузки e = M/N резко снижает несущую способность колонны. Например, для двутавра 30К1 при центральном сжатии расчётная нагрузка может составлять 1500 кН, а при эксцентриситете 200 мм — снижается до 600–800 кН в зависимости от расчётной длины. Поэтому для внецентренно сжатых колонн сечение подбирается с учётом и продольной силы, и момента — обычно с увеличением высоты сечения в плоскости действия момента.

Стойки малых и средних каркасов

В типовых каркасах ангаров, навесов, складов сжатые стойки выполняются по типовым решениям:

• в навесах пролётом 6–9 м и высотой 3–4 м — профильная труба 100×100×4 или 120×120×5;
• в гаражах 6×6 м и высотой 3 м — труба 80×80×4 или швеллер 14;
• в одноэтажных производственных каркасах с лёгкой кровлей и высотой 5–6 м — двутавр 20К1 или труба 200×200×8;
• в зданиях с подкрановыми балками 5–10 т грузоподъёмности — двутавр 30К1–40К3;
• в фахверке наружных стен — швеллер 8–14 или гнутый профиль ЛСТК.

Базы и оголовки колонн

База колонны — узел опирания на фундамент. Стандартное решение — приваренная к нижнему торцу колонны опорная пластина, через которую усилие передаётся на бетон. База крепится к фундаменту анкерными болтами. Расчёт базы включает:

• площадь опорной пластины из условия передачи усилия на бетон фундамента (σ_бет = N/A_пл ≤ R_b,loc);
• толщину опорной пластины из условия изгиба под действием отпорной реакции бетона;
• сечение и количество анкерных болтов из условия восприятия отрывающих усилий при моменте.

Оголовок колонны — узел опирания балок и ферм наверху. Конструктивные решения: опорный столик из уголка или фасонной пластины, торцевой фланец с креплением балки болтами, сквозная пластина с привариваемыми поясами фермы.

Раскрепления и связи

Сжатая колонна должна быть раскреплена от потери устойчивости в двух плоскостях — в плоскости рамы и из плоскости рамы. В плоскости рамы раскрепление обеспечивается ригелями и фермами; расчётная длина в этой плоскости определяется по схеме рамы и обычно превышает геометрическую длину колонны.

Из плоскости рамы раскрепление обеспечивается продольными связями и прогонами. Расчётная длина из плоскости — расстояние между точками раскрепления, обычно 3–6 м. При наличии подкрановой балки расчётная длина колонны разделяется на нижний участок (от базы до подкранового пути) и верхний (от подкранового пути до оголовка); расчёты ведутся отдельно для каждой зоны.

Принципы подбора сечения сжатой стойки

1. определить расчётное продольное усилие N и расчётный изгибающий момент M (если есть) по статической схеме каркаса;
2. определить расчётные длины l_ef,x и l_ef,y в двух плоскостях с учётом фактических условий закрепления;
3. предварительно задать сечение по конструктивным соображениям и опыту (для лёгких каркасов — труба 80×80–120×120, для средних — 20К1–30К1);
4. вычислить гибкость в двух плоскостях λ_x = l_ef,x/i_x и λ_y = l_ef,y/i_y;
5. проверить, что обе гибкости не превышают предельной λ_u;
6. определить коэффициент устойчивости φ_min по большей из гибкостей;
7. проверить условие устойчивости при центральном сжатии: N ≤ φ_min · A · R_y · γ_с;
8. при наличии момента проверить условие устойчивости сжато-изгибаемого стержня по совмещённой формуле;
9. проверить местную устойчивость полок и стенки сечения;
10. проверить узлы — базу, оголовок, раскрепления.

Типовые ошибки

1. Расчёт стойки по прочности без проверки устойчивости. Сечение проходит по σ = N/A ≤ R_y, но при гибкости 100–150 коэффициент устойчивости φ = 0,3–0,5, и реальная несущая способность в 2–3 раза ниже расчётной по прочности.
2. Применение балочного двутавра Б как колонны. Радиус инерции по слабой оси у Б-серии в 2–3 раза меньше, чем по сильной. Колонна теряет устойчивость по слабой оси раньше, чем достигает расчётной нагрузки по сильной.
3. Неучёт раскреплений и завышение расчётной длины. Если по слабой оси колонна раскреплена прогонами через каждые 1,5–2 м, расчётная длина из плоскости равна шагу прогонов, а не полной высоте колонны. Неучёт раскреплений даёт перерасход металла.
4. Спаренные сечения без планок. Два швеллера или уголка без планок работают как два независимых стержня с локальной потерей устойчивости. Шаг планок не должен превышать 40 радиусов инерции одной ветви.
5. Внецентренное сжатие без учёта момента. Если колонна несёт балку с эксцентриситетом крепления, расчёт «на чистое сжатие» завышает несущую способность. Совместное действие N и M снижает её на 30–50 %.
6. Анкерные болты базы недостаточного сечения. При действии момента в плоскости рамы анкеры в зоне растяжения работают на отрывающее усилие. Сечение и количество анкеров рассчитываются на это растяжение, а не только на удержание от опрокидывания.
7. Применение симметричного сечения без учёта направления момента. Если основной изгибающий момент действует в одной плоскости (например, от подкрановой балки), рационально применять сечение с большей высотой в плоскости момента (двутавр Б, а не К), при условии раскрепления по слабой оси.

Чек-лист приёмки

• сечение колонны соответствует спецификации проекта;
• марка стали по сертификату соответствует проектной;
• прямолинейность колонны не более 0,001 длины элемента или 1/1000 — что меньше;
• отклонение оси колонны от вертикали при монтаже — в пределах допусков КМ;
• опорная пластина перпендикулярна оси колонны в пределах допусков;
• анкерные болты установлены по проектной геометрии с допуском ±5 мм;
• сварные швы базы и оголовка — без подрезов, наплывов, кратеров, катет соответствует чертежу;
• планки и решётка в составных сечениях установлены с проектным шагом;
• раскрепления (прогоны, связи) установлены и привинчены к колонне по проекту;
• защитное покрытие нанесено без сколов;
• маркировка элементов соответствует ведомости КМД.

Часто задаваемые вопросы

Что лучше для колонны — двутавр К или профильная труба? При одинаковой площади сечения коробчатая труба даёт чуть лучшую устойчивость по обеим осям из-за более равномерного распределения материала по контуру. Двутавр К дешевле в изготовлении узлов крепления балок и связей. Выбор зависит от трудоёмкости узлов и эстетических требований.

Какую гибкость колонны считать допустимой? Для основных колонн каркаса — не выше 120. Для второстепенных стоек, фахверка, кранов малой грузоподъёмности — не выше 150. Меньшая гибкость даёт большую несущую способность при одинаковой нагрузке.

Можно ли усилить существующую колонну без её замены? Можно — наваркой дополнительных полос или уголков к существующему сечению, установкой обоймы из спаренных швеллеров, добавлением раскрепляющих связей для уменьшения расчётной длины. Усиление выполняется по проекту с учётом действующих в момент работы напряжений.

Сколько весит колонна одноэтажного склада 6×6 м, высотой 4 м? Ориентировочно профильная труба 120×120×5 длиной 4 м — около 70 кг. Или двутавр 20К1 — около 80 кг. Окончательное сечение проверяется на устойчивость с учётом конкретных нагрузок.

Допустимо ли применять стальную трубу круглого сечения вместо профильной квадратной? Допустимо. Круглая труба имеет одинаковый радиус инерции во всех направлениях, что даёт оптимальную устойчивость. Узлы крепления к ней сложнее (нужны сварные узлы по криволинейной поверхности), но эстетика выигрывает.

Сокращения и обозначения

ТКП — технический кодекс установившейся практики. ТНПА — технический нормативный правовой акт. ТКП 45-5.04-167 — расчёт стальных конструкций (РБ). ГОСТ 26020-83 — сортамент двутавров. N — расчётная продольная сила. M — расчётный изгибающий момент. A — площадь сечения. I — момент инерции. i — радиус инерции. l — геометрическая длина. l_ef — расчётная длина. μ — коэффициент приведения длины. λ — гибкость. λ_u — предельная гибкость. φ — коэффициент устойчивости. R_y — расчётное сопротивление стали. R_b,loc — расчётное сопротивление бетона смятию. γ_с — коэффициент условий работы. E — модуль упругости стали (210 000 МПа). КМ, КМД — чертежи конструкций металлических и деталировка. ЛСТК — лёгкие стальные тонкостенные конструкции.

Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
