Полный сортамент профильной трубы — это справочник, к которому возвращается каждый, кто работает с металлоконструкциями. Эта статья собирает в одном месте таблицы квадратных и прямоугольных труб по основным действующим стандартам, предельные отклонения, правила маркировки и стандартные длины поставки.
По каким стандартам производится профильная труба
В современной практике профильная труба производится по трём основным стандартам:
- ГОСТ 30245-2003 — профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Основной стандарт для всех несущих и ограждающих металлоконструкций.
- ГОСТ 8639-82 — трубы стальные квадратные общего применения. Расширенный сортамент по типоразмерам, машиностроительная сфера.
- ГОСТ 8645-68 — трубы стальные прямоугольные общего применения. Аналогично ГОСТ 8639, но для прямоугольных сечений.
Для строительных каркасов, заборов, навесов, ферм и других ответственных конструкций следует ориентироваться на ГОСТ 30245-2003: он гарантирует расчётные характеристики, свариваемость и геометрическую стабильность. ГОСТ 8639 и 8645 применяют для машиностроительных и общих применений, где расчётная несущая способность не критична.
Способы производства
Электросварная труба — основная масса рынка. Производится из стальной полосы (штрипса) формовкой в круглую заготовку, продольной сваркой и протяжкой через калибрующие валки квадратного или прямоугольного сечения. Стенка имеет продольный сварной шов, который при правильной технологии не отличается по прочности от основного металла.
Горячедеформированная труба — производится из круглой бесшовной заготовки протяжкой через формующие валки при температуре 1000–1200 °C. Не имеет сварного шва, обладает однородной структурой металла. Дороже электросварной в 1,5–2 раза, применяется в ответственных конструкциях с динамическими нагрузками.
Для большинства строительных задач электросварная труба по ГОСТ 30245 покрывает требования с запасом. Переход на горячедеформированную оправдан только при расчётных условиях, исключающих сварной шов, например, в подкрановых конструкциях с большим числом циклов нагружения.

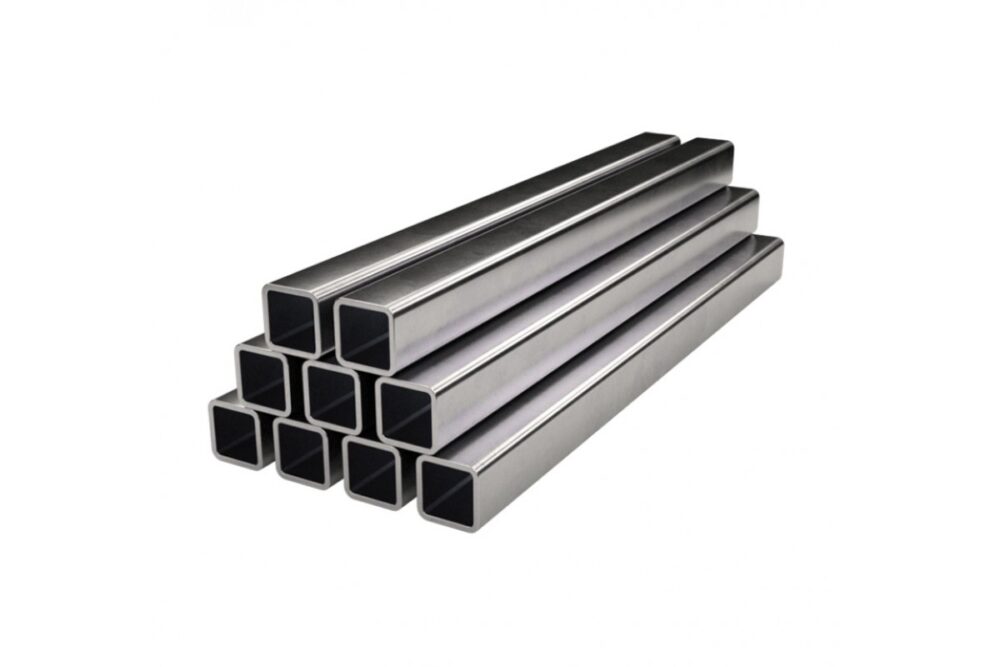

Полная таблица сортамента квадратной трубы
Сортамент квадратной трубы по ГОСТ 30245-2003 с параметрами для расчёта:
| Сечение, мм | Толщина s, мм | Масса, кг/м | A, см² | Ix, см⁴ | Wx, см³ | ix, см |
|---|---|---|---|---|---|---|
| 40×40 | 2,0 | 2,32 | 2,96 | 7,21 | 3,61 | 1,56 |
| 40×40 | 3,0 | 3,38 | 4,30 | 10,2 | 5,11 | 1,54 |
| 50×50 | 2,0 | 2,95 | 3,76 | 14,7 | 5,88 | 1,98 |
| 50×50 | 3,0 | 4,32 | 5,50 | 20,8 | 8,32 | 1,94 |
| 50×50 | 4,0 | 5,62 | 7,16 | 26,1 | 10,4 | 1,91 |
| 60×60 | 3,0 | 5,35 | 6,82 | 37,0 | 12,3 | 2,33 |
| 60×60 | 4,0 | 6,87 | 8,75 | 45,4 | 15,1 | 2,28 |
| 60×60 | 5,0 | 8,52 | 10,9 | 53,5 | 17,8 | 2,22 |
| 80×80 | 3,0 | 7,11 | 9,06 | 92,3 | 23,1 | 3,19 |
| 80×80 | 4,0 | 9,18 | 11,7 | 111 | 27,6 | 3,08 |
| 80×80 | 5,0 | 11,3 | 14,4 | 129 | 32,3 | 2,99 |
| 80×80 | 6,0 | 13,4 | 17,1 | 146 | 36,5 | 2,92 |
| 100×100 | 4,0 | 11,7 | 14,9 | 225 | 45,0 | 3,89 |
| 100×100 | 5,0 | 14,2 | 18,1 | 267 | 53,3 | 3,84 |
| 100×100 | 6,0 | 17,0 | 21,7 | 305 | 61,0 | 3,75 |
| 100×100 | 8,0 | 22,3 | 28,4 | 377 | 75,4 | 3,64 |
| 120×120 | 5,0 | 17,4 | 22,1 | 477 | 79,5 | 4,65 |
| 120×120 | 6,0 | 20,7 | 26,4 | 552 | 92,0 | 4,58 |
| 120×120 | 8,0 | 26,9 | 34,2 | 691 | 115 | 4,49 |
| 140×140 | 5,0 | 20,5 | 26,1 | 774 | 110 | 5,44 |
| 140×140 | 6,0 | 24,3 | 30,9 | 901 | 129 | 5,40 |
| 140×140 | 8,0 | 31,7 | 40,4 | 1140 | 163 | 5,31 |
| 150×150 | 5,0 | 22,1 | 28,1 | 956 | 127 | 5,83 |
| 150×150 | 6,0 | 26,1 | 33,2 | 1140 | 152 | 5,77 |
| 150×150 | 8,0 | 34,0 | 43,3 | 1430 | 191 | 5,76 |
| 180×180 | 6,0 | 31,8 | 40,4 | 2030 | 225 | 7,07 |
| 180×180 | 8,0 | 41,5 | 52,8 | 2560 | 284 | 6,96 |
| 200×200 | 6,0 | 35,5 | 45,2 | 2860 | 286 | 7,96 |
| 200×200 | 8,0 | 46,5 | 59,2 | 3640 | 364 | 7,84 |
| 200×200 | 10 | 57,1 | 72,8 | 4350 | 435 | 7,72 |
| 250×250 | 8,0 | 59,1 | 75,2 | 7370 | 590 | 9,90 |
| 250×250 | 10 | 72,8 | 92,8 | 8920 | 714 | 9,80 |
| 300×300 | 10 | 88,4 | 113 | 16100 | 1070 | 11,9 |
| 300×300 | 12 | 105 | 134 | 18800 | 1250 | 11,8 |
Полная таблица сортамента прямоугольной трубы
Для прямоугольной трубы момент сопротивления и инерции зависят от ориентации. Wx и Ix приведены для оси, проходящей параллельно меньшей стороне (то есть труба «на ребро», большая сторона вертикально).
| Сечение, мм | Толщина, мм | Масса, кг/м | A, см² | Ix, см⁴ | Wx, см³ |
|---|---|---|---|---|---|
| 40×25 | 2,0 | 1,89 | 2,42 | 4,80 | 2,40 |
| 50×25 | 2,0 | 2,21 | 2,82 | 8,46 | 3,38 |
| 60×40 | 3,0 | 4,32 | 5,50 | 24,5 | 8,17 |
| 60×40 | 4,0 | 5,62 | 7,16 | 30,1 | 10,0 |
| 80×40 | 3,0 | 5,32 | 6,80 | 47,2 | 11,8 |
| 80×40 | 4,0 | 6,87 | 8,75 | 57,9 | 14,5 |
| 80×60 | 3,0 | 6,21 | 7,90 | 69,1 | 17,3 |
| 80×60 | 4,0 | 8,07 | 10,3 | 87,3 | 21,8 |
| 100×50 | 3,0 | 6,84 | 8,71 | 105 | 21,0 |
| 100×60 | 3,0 | 7,11 | 9,06 | 124 | 24,9 |
| 100×60 | 4,0 | 9,18 | 11,7 | 152 | 30,5 |
| 100×80 | 4,0 | 10,5 | 13,4 | 180 | 36,1 |
| 100×80 | 5,0 | 12,8 | 16,3 | 211 | 42,3 |
| 120×60 | 4,0 | 10,5 | 13,4 | 235 | 39,2 |
| 120×80 | 4,0 | 11,7 | 14,9 | 265 | 44,1 |
| 120×80 | 5,0 | 14,2 | 18,1 | 313 | 52,2 |
| 140×60 | 4,0 | 11,7 | 14,9 | 338 | 48,3 |
| 140×100 | 5,0 | 17,4 | 22,1 | 525 | 74,9 |
| 140×100 | 6,0 | 20,7 | 26,4 | 608 | 86,9 |
| 160×80 | 5,0 | 17,4 | 22,1 | 568 | 71,0 |
| 160×120 | 5,0 | 20,5 | 26,1 | 733 | 91,7 |
| 160×120 | 6,0 | 24,3 | 30,9 | 854 | 107 |
| 180×100 | 5,0 | 20,5 | 26,1 | 885 | 98,3 |
| 180×140 | 6,0 | 28,4 | 36,2 | 1310 | 146 |
| 200×100 | 6,0 | 26,1 | 33,2 | 1180 | 118 |
| 200×120 | 6,0 | 28,4 | 36,2 | 1470 | 147 |
| 200×160 | 6,0 | 32,2 | 41,1 | 1980 | 198 |
| 250×150 | 8,0 | 46,5 | 59,2 | 3590 | 287 |
| 300×200 | 8,0 | 59,1 | 75,2 | 6500 | 433 |
| 300×200 | 10 | 72,8 | 92,8 | 7790 | 519 |
Предельные отклонения и допуски
Геометрия профильной трубы по ГОСТ 30245-2003 должна соответствовать заявленному размеру в пределах допусков. Допуски на размеры сторон и толщину стенки:
| Размер стороны a, мм | Допуск ±, мм | Толщина стенки s, мм | Допуск ±, мм |
|---|---|---|---|
| до 40 | 0,5 | до 3,0 | 0,2 |
| 40–50 | 0,6 | 3,0–5,0 | 0,3 |
| 50–80 | 0,8 | 5,0–8,0 | 0,5 |
| 80–100 | 1,0 | 8,0–12 | 0,8 |
| 100–150 | 1,3 | — | — |
| 150–200 | 1,6 | — | — |
| св. 200 | 2,0 | — | — |
Дополнительные геометрические показатели и их допуски:
- Кривизна (отклонение от прямолинейности): не более 0,15% от длины трубы, или 15 мм на 10 м.
- Перпендикулярность торца к оси: не более 1° или 1 мм на 100 мм размера стороны.
- Радиус закругления углов: не более 2,5 толщины стенки.
- Перекос диагоналей сечения: не более 1% от размера стороны для квадратной, 1,5% для прямоугольной.
Превышение допусков — основание для отказа от партии. Трубы с кривизной более 30 мм на длине 6 м фактически невозможно использовать в каркасных конструкциях без правки, а правка снижает несущую способность.
Длина мерная и немерная
Профильная труба поставляется в нескольких вариантах длины:
- Мерная — длина 6,0 или 12,0 м с допуском +50/−0 мм. Стоит на 5–10% дороже немерной за счёт обрезки до точной длины на стане.
- Кратная мерной — длины 1,5, 2,0, 3,0 м (для упаковки и логистики). Применяется для коротких заборных секций.
- Немерная — диапазон 4,0–12,0 м с естественным распределением длин по партии. Самый дешёвый вариант, но требует пересчёта расхода с учётом обрезков.
- Спецзаказ — длины по требованию (например, 7,2 м или 10,8 м). Срок изготовления 2–4 недели, наценка 8–15%.
Для строительных задач с расчётной нарезкой обычно заказывают мерную 6 или 12 м — это упрощает раскрой и сокращает отходы. Для типовых конструкций с серийными деталями (заборы, теплицы) выгоднее немерная труба со средней длиной 8–10 м.
Маркировка и клеймение
Маркировка партии профильной трубы по ГОСТ 30245 должна включать:
- наименование или товарный знак производителя;
- номер плавки стали;
- условное обозначение профиля (размер сечения, толщина стенки);
- номер ГОСТ или ТУ;
- номер партии;
- марку стали (например, С245, С255, С345);
- массу нетто партии.
Маркировка наносится несмываемой краской на боковую поверхность одной–двух труб в пачке либо на металлическую бирку, прикреплённую к пачке. Самой партии сопутствует паспорт качества с протоколами испытаний.
Как читать сортамент
Условное обозначение профильной трубы в проекте и спецификации:
«Труба профильная 80×60×4 — 6000 ГОСТ 30245-2003» — расшифровывается как: профильная труба с размерами сторон 80 и 60 мм, толщина стенки 4 мм, длина 6000 мм (мерная), по ГОСТ 30245-2003.
Для квадратной трубы повторяющийся размер указывается дважды: «Труба профильная 80×80×4». Для горячедеформированных труб обозначение начинается с «Труба ГД» или с указания соответствующего ГОСТ (например, 8639 вместо 30245).
Часто задаваемые вопросы
Чем отличается ГОСТ 30245 от ГОСТ 8639/8645? ГОСТ 30245 регламентирует геометрию, химический состав, механические свойства и допуски конкретно для строительных профилей с расчётными характеристиками. ГОСТ 8639 и 8645 — это машиностроительные общие сортаменты с менее жёсткими требованиями к свариваемости и расчётным параметрам.
Может ли труба 80×80×4 иметь фактический размер 79×80×3,8? В пределах допусков ГОСТ 30245 — да. Допуск на размер 0,8 мм и на толщину 0,3 мм. Если все отклонения в минус, фактическая масса трубы будет на 7–10% ниже расчётной.
Что значит «нагартованная» труба? Это электросварная труба, упрочнённая холодной деформацией после формовки. Имеет повышенный предел текучести, но пониженную пластичность. Применяется в машиностроении, в строительных каркасах редко.
Как отличить трубу разных производителей по виду? Только по маркировке и паспорту партии. Внешне трубы разных заводов одного типоразмера выглядят одинаково; качество подтверждает только наличие сертификата соответствия и результаты выборочного контроля.
Можно ли применять трубу 8639 в строительной конструкции? Только при проектном решении с подтверждением расчётных характеристик. На практике этот вариант редок: проще заказать трубу 30245 нужного типоразмера, чем рисковать пересчётом по 8639.
Сокращения и обозначения
A — площадь поперечного сечения. Ix — момент инерции сечения относительно оси x. Wx — момент сопротивления сечения. ix — радиус инерции сечения. С245, С255, С345 — марки строительной стали. ГД — горячедеформированная (труба). ГОСТ 30245-2003 — основной стандарт на гнутые замкнутые сварные профили для строительства.
