Антресоль — второй ярус в производственном или складском здании, надстроенный над частью основной площади на металлическом каркасе. Используется для дополнения полезной площади без увеличения габаритов здания: хранение лёгких товаров, размещение конторских помещений над цехом, технологические площадки над оборудованием, площадки обслуживания инженерных систем. Антресоль — это самостоятельная несущая конструкция, опирающаяся на отдельные колонны или на пол первого этажа, не передающая нагрузку на покрытие основного здания. Нагрузки и геометрия регламентируются СНБ 5.03.01 (стальные конструкции) и СНБ 3.02.04 (безопасность). Методический материал разбирает виды антресолей, расчётные нагрузки, узлы каркаса и принципы проектирования.
Материал носит справочный и образовательный характер. Расчёт несущих конструкций должен выполняться квалифицированным проектировщиком с учётом конкретных грунтовых условий, климатических нагрузок и эксплуатационных требований. Применение приведённых принципов для самостоятельного проектирования без поверки специалистом не рекомендуется.

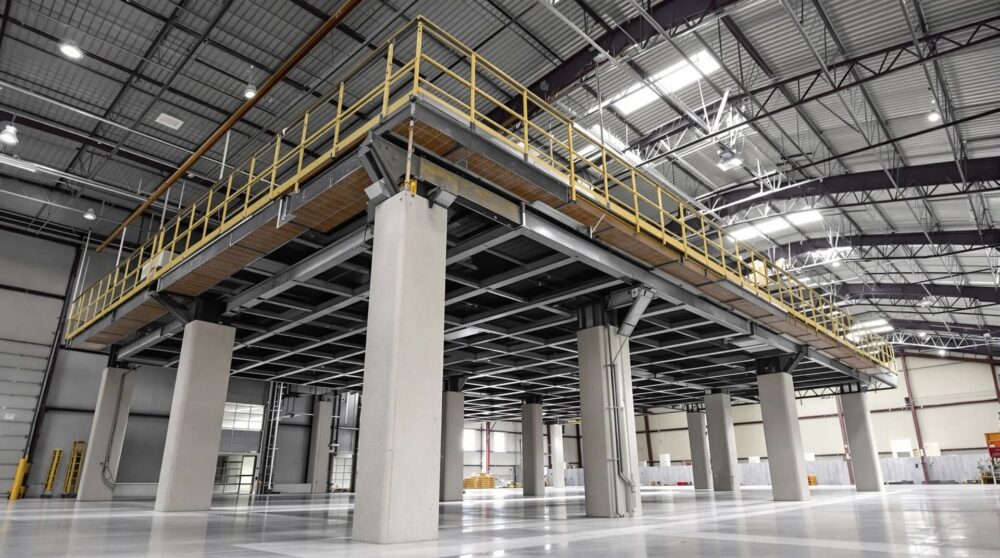

Виды антресолей и применение
- Складская антресоль — для хранения лёгких товаров, упаковочных материалов, архивов. Полезная нагрузка 2,5–5,0 кПа.
- Офисная антресоль — для размещения конторских помещений над производственным цехом. Полезная нагрузка 2,0 кПа.
- Технологическая площадка обслуживания — для доступа к оборудованию, инженерным системам, конвейерам. Полезная нагрузка по СТБ EN 14122 — обычно 2,0 кПа.
- Производственная антресоль — с тяжёлым оборудованием. Полезная нагрузка по проекту — может достигать 8–10 кПа.
- Площадка крана-балки или конвейера — отдельный класс, рассчитывается на эксплуатационные нагрузки с динамическими коэффициентами.
- Двухуровневая антресоль — с двумя плитами перекрытия, для оптимизации пространства в высоких зданиях.
Нормативные требования
- Высота от пола первого этажа до низа балок антресоли — не менее 2,2 м для прохода людей, 2,5 м для проезда погрузчиков, 3,0 м и более для манёвра кранов и крупного оборудования.
- Высота от пола антресоли до потолка — не менее 1,9 м для хранения, 2,5 м для рабочих мест.
- Ширина прохода на антресоли — не менее 0,8 м.
- Полезная нагрузка на пол антресоли — задаётся проектом по функциональному назначению.
- Ограждения по периметру антресоли — обязательны, высота 1,1 м с заполнением.
- Эвакуационный выход с антресоли — лестница шириной не менее 0,9 м.
- Огнестойкость элементов — по категории здания. Для R45–R90 — огнезащитная окраска или штукатурка.
- Если антресоль предназначена для постоянной работы людей — пожарные выходы, обогрев, освещение по нормам.
Расчётные нагрузки
- Постоянная — собственный вес каркаса и настила: 30–80 кгс/м² для металлокаркаса с настилом из профлиста или решётки, 200–250 кгс/м² для каркаса с бетонной плитой по профнастилу.
- Полезная (временная) нагрузка — по функции (см. виды антресолей). Коэффициент перегрузки 1,2 для эксплуатационной.
- Динамическая — для антресолей с тележками или погрузчиками: коэффициент 1,2–1,4 умножением на статическую массу.
- Снеговая — не применяется, если антресоль внутри здания.
- Сосредоточенные нагрузки — от стеллажей, оборудования, мебели. Указываются в техзадании на проектирование.
- Прогиб настила — не более 1/250 пролёта по СНБ.
- Прогиб главных балок — не более 1/250 пролёта.
- Расчётное усилие на одну колонну антресоли 6×4 м (24 м²) при полезной нагрузке 3 кПа: около 1,8 т на 4 угловые колонны (≈4,5 т на угловую с собственным весом).
Каркас антресоли
| Элемент | Сечение для нагрузки 2,5 кПа, пролёт 6 м | Сечение для нагрузки 5 кПа, пролёт 6 м |
|---|---|---|
| Колонны | Труба 100×100×4 или двутавр №14 | Труба 120×120×5 или двутавр №16 |
| Главные балки | Двутавр №16 или 20Б | Двутавр №20 или 24Б |
| Второстепенные балки | Швеллер 12 с шагом 1,0 м | Швеллер 14 с шагом 0,8 м |
| Настил по балкам | Профнастил Н75 + бетон 50 мм | Профнастил Н75 + бетон 80 мм |
| Альтернативный настил | Решётка стальная h=30 мм | Решётка усиленная h=40 мм |
| Прогон ограждения | Уголок 50×50×4 | Уголок 63×63×5 |
| Стойки ограждения | Труба 40×40×3 | Труба 50×50×3 |
Расход металла на 1 м² антресоли для типовых складских нагрузок 2,5–3,0 кПа — около 45–60 кг (без учёта настила).
Настил и пол антресоли
- Решётчатый настил из полосы 30×3 на ребро + поперечные прутки — для технологических площадок, лёгкий, не задерживает свет и пожарную сигнализацию.
- Рифлёный лист 4–6 мм — для проходных зон, для перемещений людей.
- Профнастил Н75 + монолитный бетон 50–100 мм — для складских и офисных антресолей. Бетон даёт жёсткость, теплоизоляцию, защиту от падающих предметов.
- Профнастил Н75 + цементная стяжка 30 мм — облегчённый вариант для лёгкой нагрузки.
- Древесный настил (фанера, ОСБ) по металлическому каркасу — для архивных и офисных антресолей, без интенсивного движения.
- Финишное покрытие пола — линолеум, ПВХ-плитка, полимерная заливка по бетонной плите.
- Тепло- и звукоизоляция в пироге пола — между настилом и финишным покрытием.
Ограждения антресоли
- Высота ограждения от пола антресоли — 1,1 м (стандарт для производственных площадок свыше 1,5 м от уровня пола первого этажа).
- Бортик в нижней части — лист высотой 100–150 мм, чтобы предметы не соскальзывали с антресоли.
- Стойки ограждения с шагом 1,5 м, сечение труба 40×40×3 (или больше).
- Заполнение между стойками — горизонтальные перекладины + балясины из круга Ø12–16 (расстояние между балясинами ≤180 мм).
- Поручень — труба круглая Ø32–40 или квадратная 40×40×2, удобная для захвата.
- На антресоли с регулярным движением погрузчиков — усиленное ограждение с защитной полосой из листа на высоту 0,4–0,5 м.
- Калитка с защёлкой в местах подъёма — для предотвращения падения. Самовозврат в закрытое положение или ручное закрытие.
Подъём на антресоль
- Маршевая лестница — основной вариант. Ширина 0,9–1,0 м для технологических, 1,0–1,2 м для офисных.
- Уклон марша 30–35° для нормальных, до 45° для технологических с ограниченным пространством.
- Вертикальная лестница со скобами — только для технологических площадок обслуживания с редким использованием.
- Подъёмный лифт или ножничный подъёмник — для подачи товаров без человека.
- Грузоподъёмный пол (подъёмная платформа) — для регулярной подачи паллет.
- Размещение лестницы — обычно в углу антресоли или сбоку, чтобы не занимать рабочую площадь.
- Эвакуационный выход — минимум одна лестница с антресоли, две на больших площадях (свыше 100 м²).
Крепление к существующему зданию
- Отдельностоящая антресоль — на собственных колоннах, не передающая нагрузку на стены или покрытие здания. Самое надёжное решение.
- Антресоль на части собственных колонн + крепление к стене — для случая, когда одна сторона антресоли примыкает к капитальной стене.
- Подвесная антресоль — на тягах, прикреплённых к колоннам или фермам покрытия. Только для лёгкой нагрузки.
- Анкеровка к стене — через анкерные болты М16–М20 в плотный материал (бетон, силикатный кирпич). В пустотелый — химические анкеры.
- Узлы прикрепления к фундаменту первого этажа — через анкерные плиты в существующий пол. Если пол не рассчитан — выполнение отдельного фундамента под колонны антресоли.
- Деформационные швы между антресолью и зданием — для компенсации тепловых деформаций и предотвращения передачи нагрузок.
Спецификация антресоли 6×4 м
| Позиция | Сечение | Кол-во / длина | Масса, кг |
|---|---|---|---|
| Колонны | Труба 100×100×4 | 4 шт × 3,0 м | ≈145 |
| Главные балки | Двутавр №16 | 2 шт × 6 м | ≈195 |
| Второстепенные балки | Швеллер 12 | 5 шт × 4 м | ≈260 |
| Профнастил Н75 | Лист h=0,8 мм | 24 м² | ≈195 |
| Бетон поверх профнастила | Слой 50 мм | 24 м² × 0,05 | ≈2 880 (≈12 кг/м²×24) |
| Армирование бетона | Сетка Ø6 ячейка 100×100 | 24 м² | ≈45 |
| Ограждения по периметру | Труба 40×40×3 + балясины | 20 м длины | ≈110 |
| Лестница на антресоль | Швеллер 14, ступени, ограждение | Комплект | ≈250 |
| Опорные пластины | Лист 12 мм 200×200 | 4 шт | ≈18 |
| Косынки и фасонки | Лист 6–8 мм | По узлам | ≈30 |
| Итого металл | ≈1 248 | ||
| Бетон поверх | ≈2 880 |
Полная масса антресоли 6×4 м с бетонной плитой пола — около 4,1 т (около 170 кгс/м²). Это собственный вес, к которому добавляется полезная нагрузка.
Принципы проектирования
- Сначала определить функцию и расчётную полезную нагрузку (2–10 кПа в зависимости от назначения).
- Габариты антресоли — по доступному месту в здании, с учётом проходов и эвакуационных путей.
- Сетка колонн — обычно 4–6 м между ними. Бóльший шаг требует тяжёлых балок.
- Тип настила — по нагрузке: решётка для лёгкой, профнастил+бетон для тяжёлой и складской.
- Сечения балок и колонн — по расчёту на полезную + собственный вес с коэффициентами перегрузки.
- Прогиб балок не более 1/250 пролёта (для жёстких эксплуатационных требований — 1/350).
- Ограждения и эвакуационные выходы по нормам.
- Огнестойкость — по категории и классу здания.
- Проектирование выполняется квалифицированным проектировщиком — антресоль относится к несущим конструкциям, влияющим на безопасность людей.
Типовые ошибки
- Полезная нагрузка занижена на этапе проектирования — последующее размещение стеллажей или оборудования превышает расчётную, прогибы и трещины в бетонном настиле.
- Слишком тонкий бетонный слой по профнастилу (менее 50 мм) — недостаточная жёсткость, трещины.
- Отсутствие связей жёсткости в плоскости антресоли — раскачивание под динамической нагрузкой (от тележек).
- Ограждение без бортика 100–150 мм по низу — предметы падают с антресоли на людей внизу.
- Лестница слишком крутая (50–60°) для регулярного подъёма с грузом — травмы, неудобство.
- Анкеровка к пустотелому кирпичу обычными дюбелями вместо химических анкеров — выпадение из стены.
- Сосредоточенные нагрузки от тяжёлого оборудования без местного усиления балок — деформация настила.
- Эвакуационная лестница в одном экземпляре на большую антресоль — невозможна эвакуация при пожаре в одной зоне.
- Применение типовых сечений со стандартов без проверки реальных нагрузок — обрушения при перегрузке.
Часто задаваемые вопросы
Можно ли установить антресоль в существующем цехе без проекта?
Нет. Антресоль — несущая конструкция, влияющая на безопасность людей. Обязательно проектная документация с расчётами, поверка проектировщиком, согласование с собственником здания.
Какую полезную нагрузку выбрать для складской антресоли?
Зависит от характера товаров. Для лёгких товаров и упаковки — 2,5 кПа. Для среднего груза (промышленные товары на стеллажах) — 5 кПа. Для тяжёлых (металл, стройматериалы) — до 10 кПа. Лучше заложить запас — увеличение нагрузки в будущем сложно компенсировать.
Сколько весит типовая антресоль 6×4 м?
С металлокаркасом и решётчатым настилом — около 1,3–1,5 т. С каркасом и бетонной плитой по профнастилу — около 4 т (примерно 170 кгс/м² собственного веса).
Может ли антресоль обрушиться?
Если выполнена по проекту с правильными расчётами и из качественного металла — нет, при условии не превышения расчётной полезной нагрузки. Обрушения антресолей в практике связаны с превышением нагрузки, нарушением технологии монтажа или скрытыми дефектами сварки.
Нужна ли пожарная защита антресоли?
Для типовых производственных зданий по категории пожарной опасности — да. Огнезащитная окраска стальных конструкций до требуемого предела (R45, R60, R90 минут) или конструктивная защита (штукатурка, гипсокартон по металлокаркасу).
Сокращения и обозначения
- СНБ — строительные нормы Беларуси.
- СТБ EN — стандарты Беларуси, гармонизированные с EN.
- Главные балки — несущие балки антресоли, опирающиеся на колонны.
- Второстепенные балки — балки, опирающиеся на главные, поддерживающие настил.
- Полезная нагрузка — эксплуатационная нагрузка от людей, оборудования, товаров.
- Бортик ограждения — нижняя сплошная полоса ограждения для предотвращения падения предметов.
- R45, R60, R90 — пределы огнестойкости в минутах.
- Профнастил Н75 — высоконесущий профнастил с высотой профиля 75 мм для перекрытий.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
