Уплотнения — элементы, обеспечивающие герметичность соединений, предотвращая утечку жидкостей и газов. От правильного выбора уплотнения зависит безопасность и ресурс оборудования. На белорусских предприятиях — от насосных станций до БелАЭС — используются тысячи типов прокладок, сальников, манжет и колец. Экспертный справочник.
Классификация уплотнений
По конструкции
- Статические — между неподвижными поверхностями: прокладки (фланцевые), O-кольца (в канавках корпусов), герметики. Задача — компенсировать неровности поверхности и обеспечить герметичность при затяжке.
- Динамические — между подвижными поверхностями: манжеты (вращающийся вал), сальники (возвратно-поступательный шток), торцевые уплотнения (насосы). Задача — обеспечить герметичность при движении, минимизируя трение и износ.
Статические уплотнения
Прокладки плоские
- Паронитовые (ПОН-Б, ПМБ) — прессованная смесь асбеста (или безасбестовых волокон), каучука и наполнителей. Для воды, пара до 450°C, нефтепродуктов. Давление до 6,3 МПа. Толщина 0,5–3 мм. Самый массовый тип для фланцевых соединений.
- Резиновые (ГОСТ 7338) — для воды при температуре до 80–100°C. Дешёвые, эластичные. Для водопровода и канализации.
- Фторопластовые (ПТФЭ) — химически инертные. Для кислот, щёлочей, растворителей. Температура −200…+260°C. Недостаток: ползучесть (текучесть под нагрузкой) — требуют периодической подтяжки.
- Графитовые — для высоких температур до 650°C (в окислительной среде). Паропроводы ТЭЦ и БелАЭС. В форме листов, лент, колец.
- Металлические (овальные, восьмиугольные) — для фланцев высокого давления (10–25+ МПа). Из мягкого железа, нержавейки, монель-металла. Нефтегаз.
- Спирально-навитые (СНП) — металл + графит/ПТФЭ. Для ответственных соединений (реакторы, теплообменники). Давление до 25 МПа, температура до 600°C.

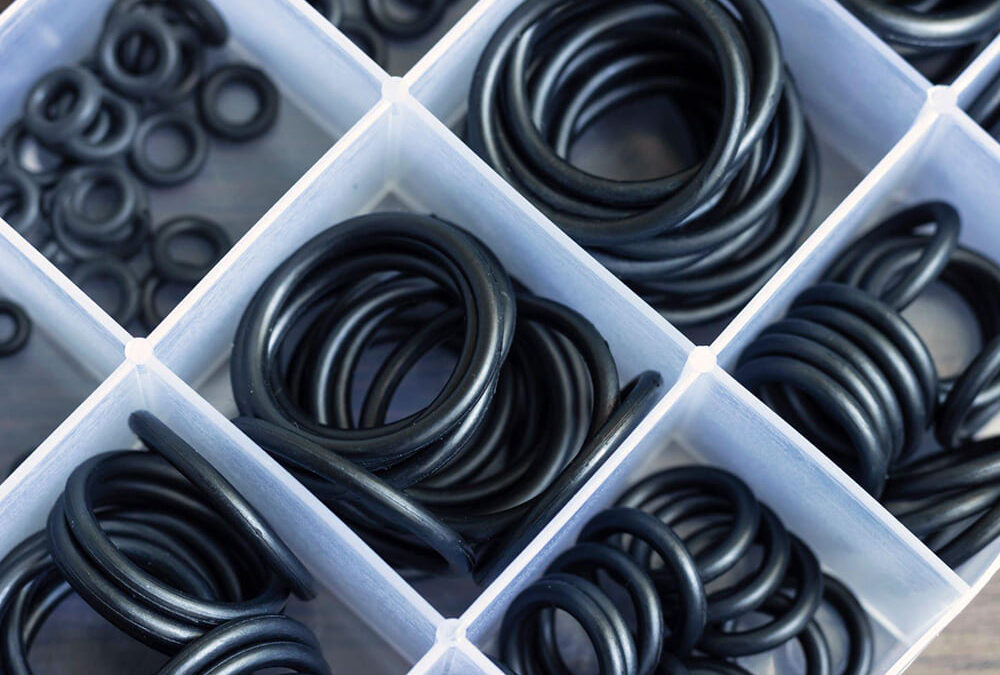

O-кольца (кольца круглого сечения)
Резиновые кольца, устанавливаемые в канавки для уплотнения статических (и умеренно динамических) соединений. ГОСТ 9833 / ISO 3601.
- NBR (нитрильный каучук) — для масел, топлива, воды. −30…+100°C. Самый массовый.
- FKM (фторкаучук, Viton) — для агрессивных сред, масел, топлива. −20…+200°C. Для гидравлики, нефтехимии.
- EPDM (этилен-пропиленовый) — для воды, пара, слабых кислот и щелочей. −50…+150°C. Для пищепрома, водоподготовки.
- Силиконовый (VMQ) — для пищевых и медицинских применений. −60…+200°C. Физиологически инертен.
- Фторопластовый (ПТФЭ) — для экстремальных сред. −200…+260°C. Минимальное трение. Жёсткий — не подходит для динамических уплотнений.
Размеры: по внутреннему диаметру (d) и толщине сечения (s). Стандартный ряд: d от 1 до 500+ мм, s от 1 до 10 мм. Подбор — по каталогу (Parker, Freudenberg, Trelleborg) или ГОСТ 9833.
Динамические уплотнения
Манжеты (сальники вращения)
Для уплотнения вращающихся валов — редукторов, насосов, электродвигателей. Радиальный контакт «губка → вал».
- Армированные манжеты (ГОСТ 8752 / ISO 6194) — металлический каркас + резиновая губка + пружина. Тип 1 — с одной рабочей кромкой; тип 2 — с пыльником. Материал: NBR (до 100°C), FKM (до 200°C).
- V-образные манжеты (шевронные) — пакет из нескольких колец. Для штоков гидроцилиндров с большими давлениями (до 40+ МПа).
Окружная скорость вала: NBR — до 10 м/с; FKM — до 15 м/с; ПТФЭ — до 25 м/с.
Сальниковые набивки
Мягкие плетёные шнуры, набиваемые в сальниковую камеру вокруг штока/вала. Для задвижек, вентилей, насосов.
- Графитовые — для пара до 650°C, агрессивных сред. Минимальное трение.
- ПТФЭ (фторопластовые) — для химии, пищепрома. Химически инертные.
- Асбестовые (с пропиткой) — для пара, воды. Постепенно выводятся (асбест — канцероген).
Торцевые уплотнения (mechanical seals)
Для насосов — уплотнение между вращающимся валом и корпусом. Два кольца (вращающееся + неподвижное) притёрты с зазором <1 мкм. Утечка — капли в час (вместо литров у сальниковой набивки).
- Одинарные — стандарт для большинства насосов. Для чистых и слабозагрязнённых жидкостей.
- Двойные — с барьерной жидкостью между уплотнениями. Для токсичных и взрывоопасных сред (нефтехимия, «Гродно Азот»).
- Картриджные — собранные в единый узел, устанавливаются без подгонки. Для быстрой замены.
Производители: John Crane (США), Burgmann (Германия), AES (Великобритания), российские аналоги.
Как выбрать уплотнение
- Определите тип соединения: статическое (фланец, крышка, корпус) или динамическое (вал, шток, поршень).
- Определите параметры: давление, температура, среда (вода, масло, пар, кислота).
- Выберите материал по совместимости со средой и температурой. Таблицы совместимости — в каталогах Parker, Trelleborg, Freudenberg.
- Подберите размер — по чертежу канавки (для O-колец и манжет) или по диаметру фланца (для прокладок).
- Проверьте стандарт — ГОСТ, ISO, DIN — для совместимости с ответной деталью.
Поставщики в Беларуси
Уплотнительные материалы в Беларуси производятся в ограниченном объёме (паронит — на ряде предприятий). Основная часть — импорт из России (Балаково, «Волжский РТИ»), Китая и Европы (Parker, Freudenberg — через дистрибуторов). O-кольца, манжеты и торцевые уплотнения поставляются специализированными компаниями. Для промышленных предприятий (БМЗ, «Гродно Азот», «Белоруснефть») — прямые поставки по спецификациям.
