Трубопроводные фитинги: отводы, тройники, переходы — виды, стандарты, выбор

Трубопроводные фитинги — соединительные элементы для изменения направления, диаметра, разветвления или заглушки трубопровода. Без фитингов невозможна сборка ни одной трубопроводной системы — от бытового водоснабжения до магистральных нефтепроводов. Экспертный справочник: виды, стандарты, материалы, монтаж.

Основные виды фитингов

Отводы (колена)

Для изменения направления трубопровода. Углы: 15°, 30°, 45°, 60°, 90°, 180° (калач). Наиболее массовые — 90° и 45°.

• Крутоизогнутые (R = 1,5Dн) — ГОСТ 17375 (стальные бесшовные). Стандарт для промышленных трубопроводов. Изготавливаются горячей протяжкой через оправку. Диаметр 25–630 мм. Давление — до 16 МПа и выше.
• Штампованные (R = 1,5Dн) — из листа штамповкой + сварка. Для больших диаметров (500–1420 мм).
• Гнутые (R = 3–6Dн) — изгиб трубы на трубогибочном станке. Плавный поворот, минимальное сопротивление потоку. Для газопроводов, теплосетей.
• Секторные (сварные) — из секторов трубы, сваренных под углом. Для трубопроводов больших диаметров при невозможности протяжки.

Тройники

Для разветвления трубопровода. ГОСТ 17376 (стальные бесшовные).

• Равнопроходные — все три патрубка одного диаметра (например, 108×108). Для разделения потока на две равные ветви.
• Переходные — ответвление меньшего диаметра (например, 108×57). Для подключения вспомогательных линий.

Диаметр 25–630 мм. Давление — до 16 МПа. Марки стали: 20, 09Г2С, 12Х18Н10Т.

Переходы (редукции)

Для изменения диаметра трубопровода. ГОСТ 17378.

• Концентрические — оси большого и малого диаметра совпадают. Для вертикальных трубопроводов и горизонтальных (при отсутствии требований по исключению воздушных пробок).
• Эксцентрические — оси смещены (одна сторона плоская). Для горизонтальных трубопроводов — плоская сторона сверху (исключение воздушных пробок) или снизу (исключение скопления конденсата).

Заглушки

Для закрытия торцов трубопровода. ГОСТ 17379. Эллиптические (стандарт для давления >0,6 МПа) и плоские (для низкого давления).

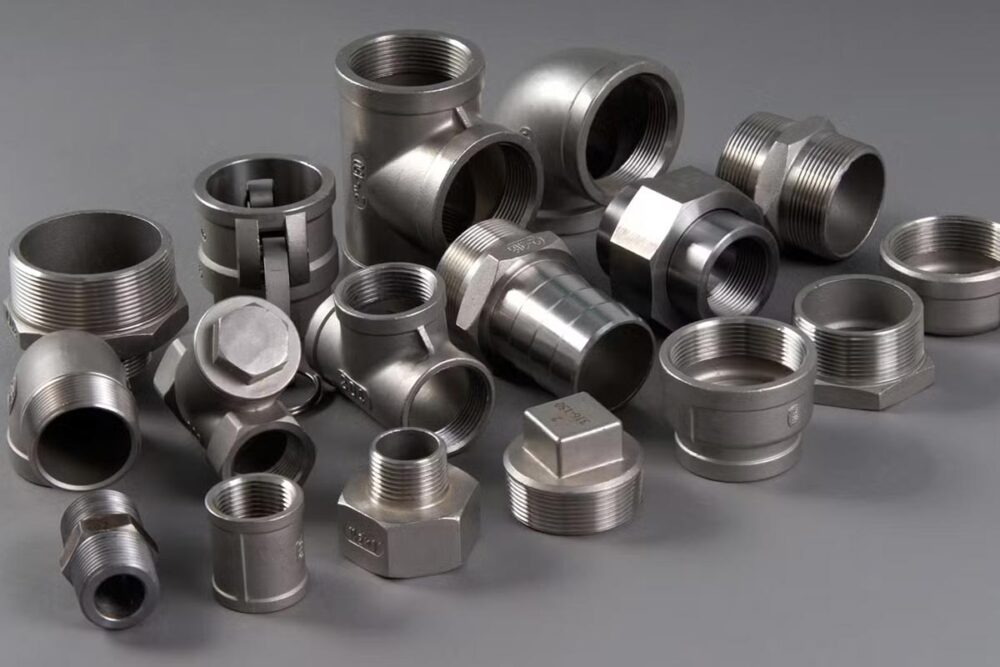

Муфты и штуцера

Для малых диаметров (Ду 6–50 мм). Резьбовые (ГОСТ 8966) — навинчиваются на трубу. Для систем КИПиА, пневматики, бытового водоснабжения.

Способы соединения фитингов

• Приварные встык (BW — Butt Weld) — стандарт для промышленных трубопроводов. Фитинг приваривается к трубе стыковым швом. Полное проплавление, доступ для контроля (УЗК, РК). ГОСТ 16037 — типы сварных соединений трубопроводов.
• Раструбные под сварку (SW — Socket Weld) — труба вставляется в раструб фитинга и обваривается угловым швом. Для малых диаметров (Ду 6–50) и давлений до 10 МПа. Быстрее BW, но менее прочно.
• Резьбовые (Threaded) — фитинг навинчивается на резьбу трубы. Без сварки. Для давлений до 1,6–2,5 МПа. Герметизация — ФУМ-лента, лён + герметик или анаэробный клей.
• Обжимные (компрессионные) — для медных и пластиковых труб. Кольцо и гайка обжимают трубу. Без сварки и пайки.
• Фланцевые — через фланцы и прокладки. Для арматуры, оборудования, разъёмных соединений.

Материалы

• Углеродистая сталь 20 (ГОСТ 17375–17379) — стандарт для трубопроводов воды, пара, нефтепродуктов при температуре до 425°C.
• Низколегированная 09Г2С — для трубопроводов, работающих при температурах до −70°C. Мосты, эстакады, наружные коммуникации.
• Нержавеющая 12Х18Н10Т (AISI 321) — для энергетики (пар до 600°C), химии, пищепрома.
• Нержавеющая 08Х18Н10 (AISI 304) — для пищевых трубопроводов, фармацевтики.
• Легированная 15ХМ, 12Х1МФ — для паропроводов ТЭЦ (до 570°C) и энергоблоков БелАЭС.

Стандарты

• ГОСТ 17375–17379 — стальные бесшовные приварные (российская/белорусская система).
• ASME B16.9 — американский стандарт на стальные бесшовные фитинги (для экспортных проектов, нефтегаз).
• DIN 2605, EN 10253 — европейские стандарты.
• ГОСТ 8966, 8969 — резьбовые фитинги из стали.

Как выбрать фитинг

1. Определите функцию: поворот → отвод; разветвление → тройник; изменение диаметра → переход; заглушка → заглушка.
2. Определите параметры: диаметр трубы (Dн × s), давление (Ру), температура, среда.
3. Выберите материал — по температуре и агрессивности среды (ст.20 для воды, 12Х18Н10Т для химии).
4. Выберите способ соединения: BW — для ответственных; SW — для малых диаметров; резьбовой — для быстрого монтажа без сварки.
5. Проверьте ГОСТ/стандарт — фитинг и труба должны быть из одного стандарта (ГОСТ или ASME).

Поставщики в Беларуси

Стальные фитинги в Беларуси производятся в ограниченном объёме — основная часть импортируется из России (Кирово-Чепецкий завод, «Трубные технологии», «Промарматура») и Китая. Нержавеющие фитинги — из Китая, Италии (до санкций), России. Металлоторговые компании предлагают складскую программу отводов, тройников и переходов из стали 20 и 09Г2С в основных типоразмерах.
