Теплоизоляция промышленных трубопроводов — ключевой фактор энергосбережения. Потери тепла через неизолированные трубы на ТЭЦ, котельных и промпредприятиях достигают 20–30% от общей выработки. Обзор: материалы, расчёт, монтаж.
Зачем нужна теплоизоляция
- Снижение теплопотерь — экономия топлива (газ, мазут) и электроэнергии.
- Поддержание температуры среды — критично для технологических процессов (нефтехимия, пищепром).
- Защита персонала от ожогов — температура поверхности изоляции не должна превышать 45°C.
- Предотвращение конденсации — на холодных трубопроводах (водоснабжение, кондиционирование).
- Защита от замерзания — для наружных трубопроводов в зимний период.
Основные теплоизоляционные материалы
- Минеральная вата (каменная) — цилиндры, маты, плиты. Температура до 700°C. Негорючая (НГ). Для паропроводов ТЭЦ и БелАЭС. Rockwool, ISOVER, белорусские аналоги. Теплопроводность λ = 0,035–0,045 Вт/(м·К).
- Пенополиуретан (ППУ) — скорлупы, напыление. Температура до 130°C. Лучший теплоизолятор (λ = 0,022–0,030). Для теплосетей, горячего водоснабжения. Предизолированные трубы (ППУ-трубы) — стандарт для новых теплосетей в Беларуси.

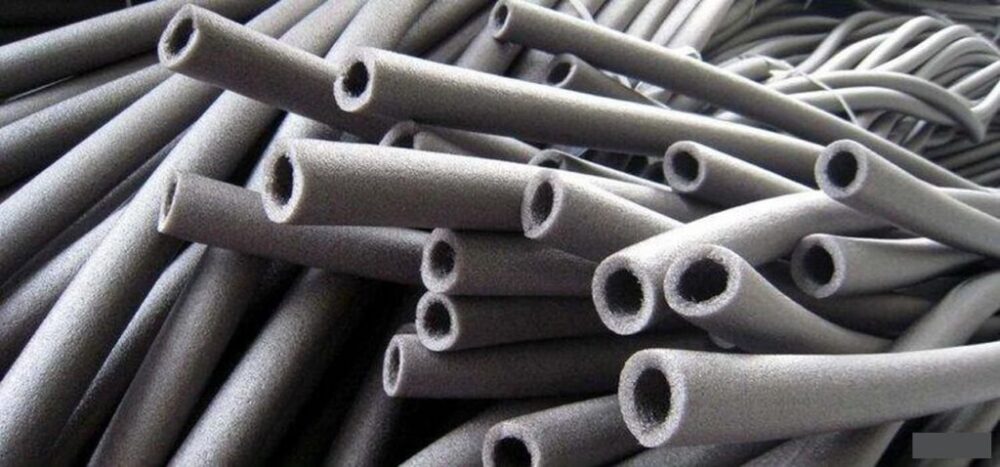

- Вспененный каучук (Armaflex, K-Flex) — для холодного водоснабжения и кондиционирования. Температура −200…+105°C. Эластичный, паронепроницаемый. λ = 0,034–0,040.
- Пеностекло — для подземных трубопроводов и агрессивных сред. Негорючее, водонепроницаемое, долговечное (50+ лет). λ = 0,040–0,060. Дорогое.
Расчёт толщины изоляции
Толщина определяется из условий:
- Нормированные теплопотери — по СНБ 4.02.01 или СП 61.13330. Допустимые потери в Вт/м зависят от температуры среды и диаметра трубы.
- Безопасная температура поверхности — ≤45°C для доступных трубопроводов (защита от ожогов).
- Предотвращение конденсации — для холодных труб: толщина должна обеспечивать температуру поверхности выше точки росы.
Упрощённая формула для цилиндрической изоляции: δ = d/2 × (exp(2πλ(tс−tн)/q) − 1), где d — наружный диаметр трубы, λ — теплопроводность, tс — температура среды, tн — температура наружного воздуха, q — допустимые теплопотери (Вт/м).
На практике используют таблицы из нормативных документов или программы расчёта (Rockwool Calculator, ISOVER Calctool).
Монтаж ППУ-скорлуп
- Очистить трубу от грязи, ржавчины и старой изоляции.
- Нанести антикоррозийное покрытие (для стальных труб).
- Установить скорлупы (полуцилиндры): соединить две половинки вокруг трубы, закрепить бандажной лентой или проволокой.
- Смещать стыки скорлуп на 180° между соседними секциями (для исключения сквозных щелей).
- Установить защитный покровный слой: оцинкованная жесть (для наружных трубопроводов) или алюминиевая фольга (для внутренних).
- Герметизировать стыки покровного слоя — саморезами и герметиком.
Предизолированные трубы
Для новых теплосетей в Беларуси всё чаще применяются предизолированные ППУ-трубы — стальная труба в ППУ-изоляции и полиэтиленовой оболочке, изготовленная заводским способом. Преимущества: гарантированная толщина и качество изоляции, встроенная система контроля влажности (СОДК — провода в изоляции выявляют протечки), долговечность 30+ лет. Основные поставщики: российские (Завод «Изопрофлекс», «ТВЭЛ-Тобольск»), скандинавские (Logstor — до санкций), белорусские производители ППУ-скорлуп.
Энергоэффективность
Замена изношенной изоляции на теплосетях — один из наиболее эффективных инструментов энергосбережения. «Гродно Азот» и «Полимир» признаны лидерами энергоэффективности 2025 года — в том числе за модернизацию теплоизоляции технологических трубопроводов.
