Резьбовое соединение — основной способ разъёмного крепления деталей и герметизации трубопроводов. Болты, гайки, шпильки, трубные соединения — всё это резьба. Правильный выбор типа резьбы и метода герметизации определяет надёжность соединения. Экспертный справочник: виды резьб, стандарты, способы уплотнения.
Основные виды резьб
Метрическая резьба (M)
- Профиль: треугольный, угол 60°. ГОСТ 24705 / ISO 261.
- Обозначение: М10×1,5 — метрическая, номинальный диаметр 10 мм, шаг 1,5 мм. Без указания шага — крупный шаг (стандартный для данного диаметра).
- Размерный ряд: М3, М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М42, М48, М56, М64.
- Применение: 90% крепёжных соединений. Болты, гайки, шпильки, винты.
- Мелкий шаг (М10×1,0): для вибронагруженных соединений (автомобили, авиация). Менее склонен к самоотвинчиванию.
Трубная цилиндрическая резьба (G)
- Профиль: треугольный, угол 55°. ГОСТ 6357 / ISO 228 (BSP — British Standard Pipe).
- Обозначение: G1/2 — трубная, условный проход ½ дюйма (внутренний диаметр трубы ~15 мм, наружный диаметр резьбы 20,955 мм).
- Размерный ряд: G1/8, G1/4, G3/8, G1/2, G3/4, G1, G1¼, G1½, G2, G2½, G3, G4.
- Применение: соединения, где герметичность обеспечивается прокладкой (не самой резьбой). Сантехника, КИПиА, пневматика.
Трубная коническая резьба (R/Rc)
- Профиль: треугольный, 55°, конусность 1:16. ГОСТ 6211 / ISO 7 (BSPT).
- Обозначение: R1/2 (наружная коническая), Rc1/2 (внутренняя коническая).
- Применение: герметичное соединение за счёт конусности — резьба «заклинивается» при затяжке. Для газовых трубопроводов, гидравлики, пневматики. Не требует прокладки (уплотнение — лента ФУМ или лён).
Коническая NPT (National Pipe Thread)
- Профиль: треугольный, 60°, конусность 1:16. Американский стандарт ANSI/ASME B1.20.1.
- Обозначение: NPT 1/2.
- Применение: на импортном оборудовании (США, Канада, Япония). Несовместима с BSP (R/Rc) — разный угол профиля (60° vs 55°).
Упорная резьба (S)
- Профиль: несимметричный трапецеидальный. ГОСТ 10177.
- Применение: для передачи больших осевых усилий в одном направлении. Домкраты, прессы, тиски.
Трапецеидальная резьба (Tr)
- Профиль: симметричный трапецеидальный, угол 30°. ГОСТ 9484 / ISO 2904.
- Обозначение: Tr24×5 — трапецеидальная, диаметр 24, шаг 5 мм.
- Применение: ходовые винты станков (суппорт токарного станка), подъёмные механизмы, задвижки.
Способы герметизации резьбовых соединений
Уплотнительные ленты
- ФУМ-лента (фторопластовая) — наиболее массовый герметик для трубных резьб. Наматывается 3–10 витков по ходу резьбы. Для воды, газа при давлении до 1,0 МПа и температуре до 200°C. Недостатки: не подходит для вибрационных нагрузок (сползает), не для диаметров >2 дюйма.
- Лента Unipak, Tangit Uni-Lock — нейлоновые нити с пропиткой. Более надёжны, чем ФУМ. Для давления до 4,0 МПа.
Лён (пакля) + герметик
- Традиционный способ: льняное волокно наматывается на резьбу + пропитка суриком, олифой или герметиком (Multipak, Unipak). Для воды и отопления. Давление до 0,6–1,0 МПа. Надёжен, но требует навыка. Для водопровода и отопления в быту.
Анаэробные герметики
- Принцип: жидкий полимер затвердевает в отсутствие воздуха (в зазоре резьбы). Образует монолитное уплотнение.
- Типы: низкой прочности (разборка руками — для КИПиА), средней (разборка ключом — для водопровода), высокой прочности (разборка с нагревом — для газа, гидравлики).
- Марки: Loctite 542, 577 (Henkel); Vibra-Tite; российские аналоги (СантехМастер, ГЕЛЬ-МАСТЕР).
- Применение: промышленное — для газа, гидравлики, сжатого воздуха. Давление до 15+ МПа. Температура −55…+150°C.
Прокладки и кольца

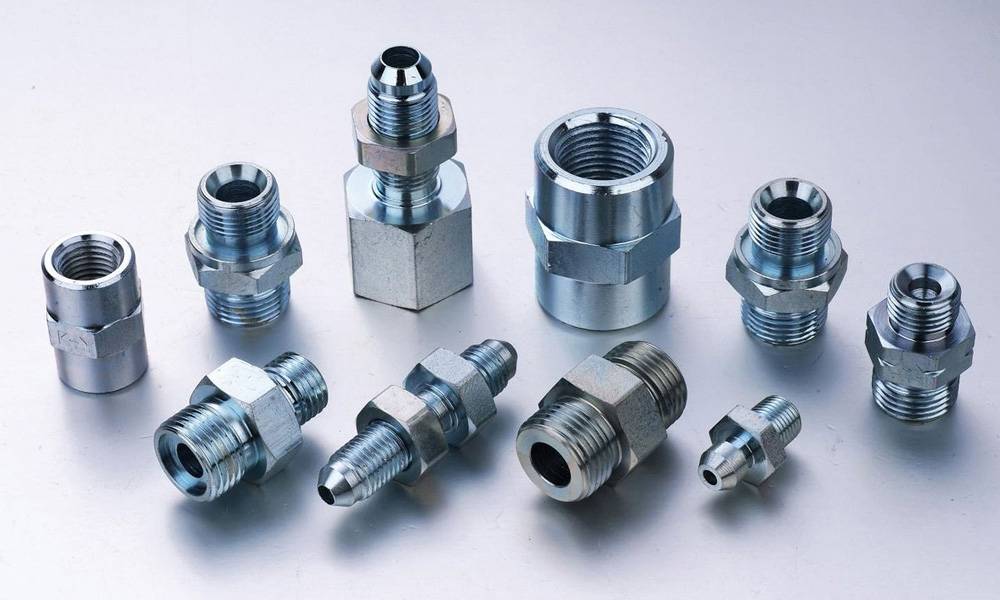

Для штуцерных и фланцевых резьбовых соединений герметичность обеспечивается не резьбой, а прокладкой: медная (для масла, топлива), паронитовая (для воды, пара), фторопластовая (для агрессивных сред), резиновая (O-кольцо) — для штуцеров гидравлики.
Контроль резьбы
- Резьбовые калибры: кольца (для наружной резьбы) и пробки (для внутренней). Проходной (ПР) — должен навинчиваться; непроходной (НЕ) — не должен. ГОСТ 24997.
- Резьбомер: набор шаблонов для определения шага резьбы (метрический или дюймовый). Необходим при ремонте и замене крепежа.
- Штангенциркуль: измерение наружного диаметра резьбы для определения размера (М10, М12 и т.д.).
Защита от самоотвинчивания
- Контргайка — вторая гайка, затянутая к первой.
- Пружинная шайба (гровер) — создаёт осевую нагрузку. Для умеренных вибраций.
- Самоконтрящиеся гайки (с полимерным кольцом) — Nyloc. Одноразовые.
- Шплинт + корончатая гайка — для ответственных соединений (ступицы, шаровые опоры).
- Анаэробный фиксатор (Loctite 243, 263) — полимеризуется в зазоре, предотвращая откручивание.
