Лазерная резка металла: технологии, оборудование, точность, стоимость

Лазерная резка — наиболее точный и универсальный метод термической резки металла. Сфокусированный луч лазера расплавляет или испаряет материал в зоне реза, а вспомогательный газ (азот, кислород или воздух) удаляет расплав. Точность ±0,1 мм, минимальная зона термического влияния (ЗТВ) и возможность резки сложных контуров делают лазер незаменимым в современном металлопроизводстве. Экспертный обзор: типы лазеров, параметры, оборудование, стоимость.

Принцип лазерной резки

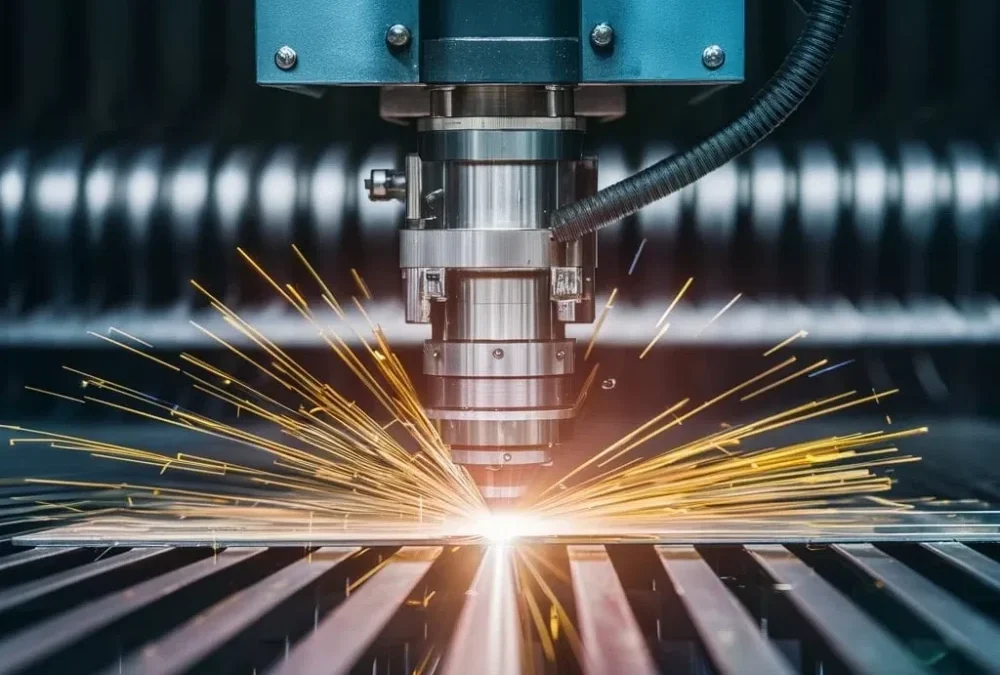

Лазер генерирует когерентный монохроматический луч высокой мощности (1–30+ кВт). Луч фокусируется линзой или зеркалом в точку диаметром 0,1–0,3 мм на поверхности металла. Плотность мощности в фокусе — до 10⁸ Вт/см², что мгновенно нагревает металл выше температуры плавления (или испарения). Вспомогательный газ подаётся через сопло коаксиально с лучом:

Кислород (O₂) — для углеродистой стали. Кислород вступает в экзотермическую реакцию с железом, добавляя энергию реза. Скорость резки высокая, но кромка окисляется (тёмный налёт). Для дальнейшей сварки — допустимо. Для покраски — требуется зачистка.
Азот (N₂) — для нержавейки и алюминия. Инертный газ не окисляет кромку — рез чистый, блестящий. Скорость ниже, расход газа выше (давление 12–20 бар). Стоимость реза — на 30–50% выше кислородного.
Сжатый воздух — экономичная альтернатива для тонких листов (до 3–4 мм). Качество кромки — между кислородной и азотной резкой.

Типы лазеров

Волоконный (Fiber)

Источник — оптическое волокно, легированное иттербием. Длина волны — 1,06 мкм. Мощность — 1–30+ кВт. КПД — 30–40% (в 3 раза выше CO₂). Преимущества: отличная резка тонких и средних листов (до 25 мм стали), высокая скорость, малые эксплуатационные расходы (нет газовой смеси, нет зеркал), компактность. Доминирует на рынке с 2015+ года — более 80% новых установок.

CO₂

Источник — газоразрядная трубка с CO₂. Длина волны — 10,6 мкм. Мощность — 1–6 кВт. КПД — 10–15%. Преимущества: лучше режет органические материалы (дерево, пластик, ткань), исторически — лучшее качество кромки на толстом листе (>15 мм). Недостатки: высокие эксплуатационные расходы (замена газовой смеси, зеркал), громоздкость. Вытесняется волоконными.

Возможности лазерной резки по материалам

Углеродистая сталь: до 25–30 мм (волоконный 6 кВт), до 40 мм (12 кВт). Резка кислородом. Скорость: 1 мм — до 30 м/мин; 10 мм — 1,5–2 м/мин; 20 мм — 0,5–0,8 м/мин.
Нержавеющая сталь: до 20–25 мм (6 кВт). Резка азотом для чистой кромки. Скорость на 20–30% ниже, чем для углеродистой.
Алюминий: до 15–20 мм (6 кВт). Резка азотом. Высокая теплопроводность алюминия снижает скорость и увеличивает ЗТВ.
Медь, латунь: до 8–10 мм. Высокая отражательная способность — требуется волоконный лазер (CO₂ не подходит).
Оцинкованная сталь: как углеродистая, но цинковый слой испаряется в зоне реза (требуется вентиляция).

Точность и качество реза

Точность позиционирования: ±0,03–0,05 мм (по осям X, Y).
Точность реза: ±0,1 мм — для тонких листов (до 3 мм); ±0,2 мм — для средних (3–10 мм); ±0,3–0,5 мм — для толстых (>10 мм).
Ширина реза (kerf): 0,1–0,3 мм (тонкий лист), до 0,5–0,8 мм (толстый).
Шероховатость кромки: Ra 3,2–12,5 мкм (зависит от толщины и скорости). Для тонких листов — кромка практически не требует дообработки.
Зона термического влияния (ЗТВ): 0,1–0,5 мм — минимальна по сравнению с плазменной (2–5 мм) и газовой (5–10 мм) резкой.

Оборудование

Портальные лазерные станки

Наиболее распространённый тип. Рабочий стол 1500×3000 или 2000×6000 мм. Портал с лазерной головкой перемещается по осям X, Y. Толщина листа — до 25–40 мм. Производители:

TRUMPF (Германия) — мировой лидер. TruLaser 1030, 3040, 5040. Мощность 2–24 кВт. Цена — от 200 000 EUR.
Bystronic (Швейцария) — ByStar, BySprint. Высокая производительность. От 150 000 EUR.
IPG Photonics (США/Россия) — производитель волоконных источников. Источники IPG установлены в 80%+ станков.
Китайские: HSG, Bodor, Raycus, Han’s Laser. Мощность 1–30 кВт. Цена — от 30 000–80 000 EUR. Активно поставляются в Беларусь.

Трубные лазерные станки

Для резки труб и профилей. Вращающийся патрон + продольная подача. Длина труб — до 6–12 м. Диаметр — до 300+ мм. Резка отверстий, фигурных вырезов, подготовка стыков «в усь». TRUMPF TruLaser Tube, BLM Adige, китайские аналоги.

Лазерная резка в Беларуси

Десятки компаний в Минске, Бресте, Гомеле и других городах оказывают услуги лазерной резки. Большинство — на китайских станках (HSG, Bodor) мощностью 3–12 кВт. Крупные предприятия (МАЗ, БЕЛАЗ, заводы металлоконструкций) имеют собственные лазерные комплексы. Рынок растёт на 15–20% ежегодно — замещение плазменной и газовой резки на тонких и средних листах.

Стоимость лазерной резки

Ориентировочные цены (BYN/п.м. реза, Минск, 2026):

Углеродистая сталь 1 мм — 0,15–0,25 BYN/п.м.
Углеродистая сталь 3 мм — 0,30–0,50 BYN/п.м.
Углеродистая сталь 6 мм — 0,60–1,00 BYN/п.м.
Углеродистая сталь 10 мм — 1,20–2,00 BYN/п.м.
Углеродистая сталь 20 мм — 3,00–5,00 BYN/п.м.
Нержавейка — +30–50% к ценам на углеродистую.
Алюминий — +20–40%.

Минимальный заказ — часто от 500–1000 BYN (зависит от компании). При серийных заказах — скидки 10–30%.

Лазерная vs плазменная vs газовая: когда что

Лазерная — толщина до 25 мм, точность ±0,1 мм, сложные контуры, чистая кромка. Лучший выбор для тонкого и среднего листа.
Плазменная — толщина 3–150 мм, точность ±0,5 мм. Дешевле лазера на толстом листе (>12 мм). Для строительных заготовок, где точность не критична.
Газовая (кислородная) — толщина 5–300 мм. Самая дешёвая на толстом прокате. Точность ±1–2 мм. Для грубых заготовок, порезки лома.

Подготовка файлов для лазерной резки

Чертёж детали в CAD (AutoCAD, SolidWorks, Компас) → экспорт в формате DXF или DWG.
Раскрой — оптимизация размещения деталей на листе (nesting). Программы: SigmaNEST, Lantek, TruTops (TRUMPF). Цель — минимизировать отходы (оптимальный раскрой — 85–92% использования листа).
Генерация G-кода / управляющей программы станка.
Проверка технологичности: минимальная ширина реза (≥ толщина листа), минимальный диаметр отверстия (≥ толщина), расстояние между резами (≥ 0,5× толщина).
