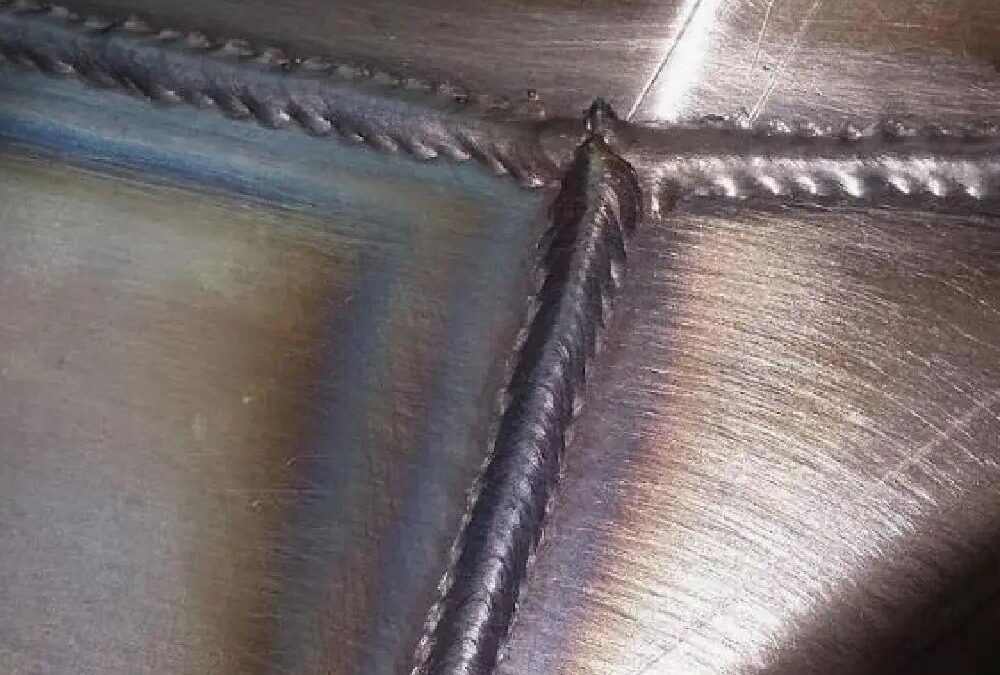

Контроль качества сварных соединений — обязательный этап при изготовлении ответственных конструкций: трубопроводов, сосудов под давлением, мостов, энергетического оборудования. Дефекты сварки — поры, трещины, непровары — могут привести к аварии. Обзор методов неразрушающего контроля (НК) с нормативной базой.
Методы контроля: классификация
- ВИК (визуальный и измерительный контроль) — первый и обязательный этап. Осмотр шва невооружённым глазом и лупой (×2–×7), измерение геометрии шва (ширина, усиление, подрезы) универсальным шаблоном сварщика (УШС). Выявляет: наружные трещины, поры, подрезы, неравномерность шва, смещение кромок. 100% швов подвергаются ВИК. ГОСТ 23479, РД 03-606-03.
- УЗК (ультразвуковой контроль) — ультразвуковая волна проходит через металл и отражается от дефектов (трещин, пор, несплавлений). Дефектоскоп фиксирует эхо-сигнал. Преимущества: высокая чувствительность к плоскостным дефектам (трещины, несплавления), мобильность, безопасность (нет излучения). Ограничения: требует квалифицированного оператора, затруднён контроль отливок и грубых структур. ГОСТ 14782. Применяется на 10–100% швов в зависимости от категории конструкции.
- Радиографический контроль (РК) — просвечивание рентгеновским или гамма-излучением. На плёнке (или цифровом детекторе) видны дефекты как тёмные или светлые участки. Преимущества: объективный документируемый результат (снимок), хорошо выявляет объёмные дефекты (поры, шлаковые включения). Ограничения: радиационная опасность (требуется защита и допуск), длительность экспозиции, высокая стоимость. ГОСТ 7512. Обязателен для трубопроводов высокого давления, сосудов и ядерных установок (БелАЭС).
- МПК (магнитопорошковый контроль) — намагничивание детали, нанесение ферромагнитного порошка. Порошок скапливается над дефектами (трещинами, порами). Только для ферромагнитных материалов (углеродистая сталь). Выявляет поверхностные и подповерхностные (до 2 мм) дефекты. ГОСТ 21105.
- ПВК (капиллярный / цветной контроль) — пенетрант (красная жидкость) проникает в трещины, после удаления излишков проявитель (белый порошок) вытягивает пенетрант, делая дефект видимым. Для любых материалов (включая нержавейку, алюминий). Только поверхностные дефекты. ГОСТ 18442.
Какой метод для какого дефекта
- Трещины: УЗК (лучший метод), МПК (поверхностные), ПВК (поверхностные в немагнитных материалах).
- Поры: РК (лучший для объёмных), УЗК (крупные скопления).
- Непровар, несплавление: УЗК (лучший), РК.
- Шлаковые включения: РК (лучший), УЗК.
- Подрезы, смещение кромок: ВИК.
Нормативная база в Беларуси
- ТКП 45-5.04-274 — контроль качества строительных металлоконструкций.
- ТР ТС 032/2013 — технический регламент «О безопасности оборудования, работающего под избыточным давлением».
- СТБ ISO 5817 — уровни качества сварных соединений (B — строгий, C — средний, D — умеренный).
- СТБ ISO 17636 — радиографический контроль сварных соединений.
- СТБ ISO 17640 — ультразвуковой контроль сварных соединений.
Требования к персоналу
Специалисты НК должны быть аттестованы по СТБ EN ISO 9712 на соответствующий метод и уровень:
- I уровень — выполняет контроль по инструкции, фиксирует результаты.
- II уровень — интерпретирует результаты, составляет протоколы, выбирает методику.
- III уровень — разрабатывает методики, обучает персонал, принимает ответственные решения.
ОЗТМ (Осиповичи) располагает аккредитованной лабораторией НК — одной из наиболее оснащённых в белорусском машиностроении.
Практические рекомендации
- ВИК — обязателен для 100% швов. Первый и самый дешёвый барьер.
- УЗК — основной метод для стальных конструкций. Мобильный, безопасный, чувствительный.
- РК — для ответственных объектов (трубопроводы давления, ядерные установки). Документирует результат.
- Комбинация методов: ВИК + УЗК — стандарт; ВИК + УЗК + РК — для критических швов.
