Сжатый воздух — четвёртый энергоноситель промышленности после электричества, газа и воды. Компрессоры обеспечивают работу пневмоинструмента, пескоструйных аппаратов, автоматических линий, систем КИПиА и транспортировки сыпучих материалов. На белорусских заводах — МАЗ, БЕЛАЗ, МТЗ, БМЗ — десятки компрессорных станций работают круглосуточно. Экспертный обзор: типы компрессоров, подбор, обслуживание.

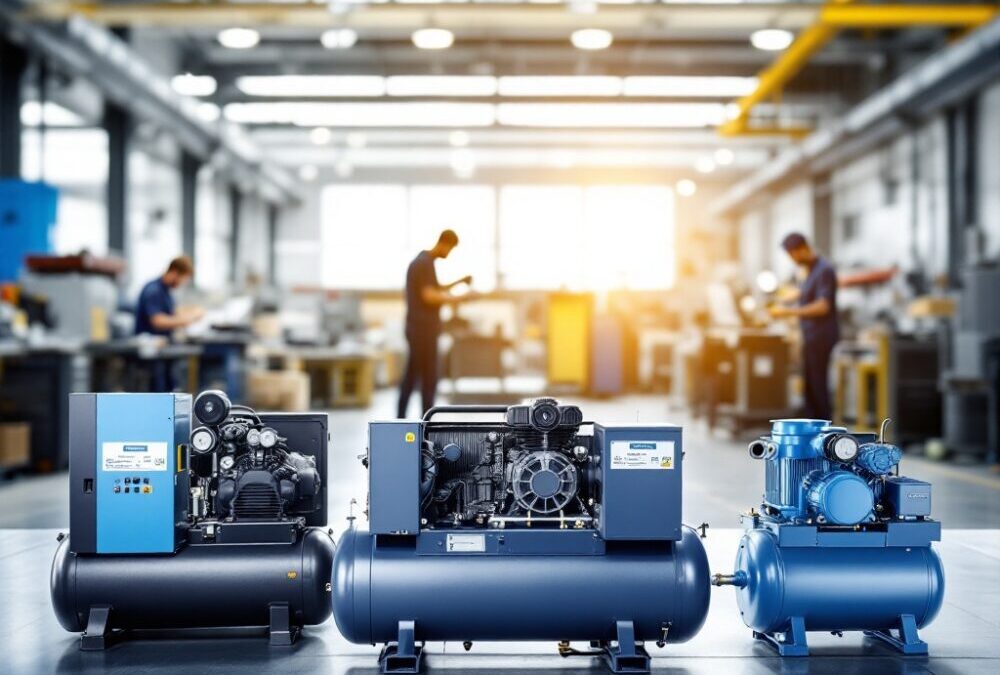

Типы промышленных компрессоров
Поршневые
- Принцип: поршень сжимает воздух в цилиндре. Простая конструкция, проверенная десятилетиями.
- Производительность: 0,1–50 м³/мин. Давление: до 40 МПа (многоступенчатые).
- Плюсы: дешевизна, ремонтопригодность, работа с высоким давлением (бустерные — до 350 МПа для испытаний).
- Минусы: пульсация давления, шум (80–100 дБ), вибрация, необходимость фундамента для крупных машин.
- Применение: малые мастерские, гаражи, шиномонтаж (мобильные 0,2–1 м³/мин); промышленные — для высокого давления (азот, кислород, сжатие газов). Барановичский СЗ (филиал «Атлант») выпускает компрессоры для холодильников — поршневые герметичные.
Винтовые (ротационные)
- Принцип: два винтовых ротора (ведущий и ведомый) сжимают воздух в межзубном пространстве. Непрерывная подача — без пульсаций.
- Производительность: 0,3–100+ м³/мин. Давление: 7,5–13 бар (стандарт), до 15 бар (высоконапорные).
- Плюсы: равномерная подача, низкий уровень шума (65–78 дБ), компактность, длительный межсервисный интервал (4000–8000 часов).
- Минусы: дороже поршневых в 2–3 раза, ремонт сложнее (замена винтовой пары — дорогостоящая операция).
- Маслозаполненные — масло впрыскивается в камеру сжатия для уплотнения, охлаждения и смазки. 95% промышленных винтовых. Воздух содержит 2–5 мг/м³ масла (после маслоотделителя).
- Безмасляные (dry) — без масла в камере. Воздух класса 0 (ISO 8573-1) — для пищепрома, фармацевтики, электроники («Планар», «Интеграл»). Дороже маслозаполненных в 1,5–2 раза.
- Применение: 80%+ промышленных компрессорных станций. МАЗ, БЕЛАЗ, МТЗ, «Гродно Азот» — винтовые компрессоры Atlas Copco, CompAir, Kaeser, китайские.
Центробежные (турбо)
- Принцип: вращающееся рабочее колесо разгоняет воздух, кинетическая энергия преобразуется в давление в диффузоре.
- Производительность: 50–500+ м³/мин. Для крупных производств.
- Плюсы: безмасляный воздух, высокая производительность, КПД до 85–90%.
- Минусы: очень дорогие ($100 000–1 000 000+), чувствительны к помпажу (нестабильность при малых расходах).
- Применение: крупные химические производства, металлургия (подача воздуха в доменные печи). В Беларуси — «Гродно Азот» (производство аммиака требует огромных объёмов сжатого воздуха).
Подготовка сжатого воздуха
Компрессор выдаёт горячий, влажный, загрязнённый маслом воздух. Для промышленного применения его необходимо очистить:
- Ресивер — накопительная ёмкость, сглаживающая пульсации и обеспечивающая запас. Объём = 25–30% от минутной производительности компрессора.
- Осушитель — рефрижераторный (точка росы +3°C — стандарт) или адсорбционный (точка росы −40…−70°C — для КИПиА и окраски). Без осушителя конденсат разрушает пневмоинструмент и вызывает коррозию трубопроводов.
- Фильтры — грубой очистки (3 мкм), тонкой (0,01 мкм), угольный (удаление масляных паров). Класс качества по ISO 8573-1: класс 1.4.1 — для покрасочных камер; класс 1.2.1 — для пищепрома и фармы.
- Конденсатоотводчики — автоматический слив конденсата из ресивера и фильтров.
Подбор компрессора
- Определите расход воздуха — суммируйте потребление всех потребителей (пневмоинструмент, цилиндры, обдувка) с коэффициентом одновременности (0,5–0,8).
- Определите давление — стандарт 7 бар; для пескоструя — 8–10 бар; для высоконапорных систем — 13–15 бар.
- Выберите тип: до 1 м³/мин — поршневой; 1–100 м³/мин — винтовой; >100 м³/мин — центробежный или несколько винтовых.
- Определите режим работы: непрерывный (24/7) — винтовой с частотным приводом (VSD); периодический — с фиксированной скоростью + ресивер.
- Выберите класс воздуха — маслозаполненный для общепрома; безмасляный для пищевки, фармы, электроники.
- Рассчитайте энергопотребление — сжатый воздух дорог: 1 м³/мин при 7 бар потребляет ~7–8 кВт. На энергию приходится 80% стоимости владения (TCO) компрессора за 10 лет.
Обслуживание
- Замена масла и фильтра — каждые 2000–4000 часов (маслозаполненные винтовые). Масло — специальное компрессорное (ISO VG 46 или синтетическое).
- Замена маслосепаратора — каждые 4000–8000 часов. Засорённый — увеличивает перепад давления и расход масла.
- Замена воздушного фильтра — каждые 2000 часов или при перепаде давления >0,03 бар.
- Проверка клапанов, подшипников, ремней — при ежегодном ТО.
- Слив конденсата — ежедневно (ручной) или автоматически (электронный конденсатоотводчик).
Производители
- Atlas Copco (Швеция) — мировой лидер. Серии GA, GR, ZT (безмасляные). От 5 до 500+ кВт.
- Kaeser (Германия) — серии CSD, SK. Высокая энергоэффективность.
- CompAir (Великобритания / Gardner Denver) — серии L.
- Ingersoll Rand (США) — серии R, RS.
- Китайские: SCR, Denair, Airstone — бюджетный сегмент, растут на рынке СНГ.
- Барановичский СЗ («Атлант») — поршневые герметичные компрессоры для холодильников.
Энергосбережение
Сжатый воздух — самый дорогой энергоноситель: КПД преобразования электричества в энергию сжатого воздуха — всего 10–15%. Способы экономии:
- Частотный привод (VSD) — регулирует обороты двигателя по потреблению. Экономия 20–35%.
- Утечки — на типичном заводе 20–30% сжатого воздуха теряется через утечки. Регулярный аудит ультразвуковым детектором — окупается за месяцы.
- Рекуперация тепла — 80%+ энергии компрессора превращается в тепло. Его можно использовать для отопления цехов или нагрева воды. «Гродно Азот» и «Полимир» — лидеры энергоэффективности 2025.
- Снижение давления — каждый бар сверх необходимого увеличивает энергопотребление на 6–8%.
