Фланцевое соединение — разъёмное соединение труб, арматуры и оборудования посредством двух фланцев, стянутых болтами (шпильками) через уплотнительную прокладку. Это стандартный способ соединения на промышленных трубопроводах — от водоснабжения до нефтехимии. Экспертный справочник: типы фланцев, материалы, прокладки, момент затяжки.
Типы фланцев
- Плоские приварные (ГОСТ 12820) — привариваются к трубе двумя угловыми швами. Самый простой и дешёвый тип. Для давления Ру до 2,5 МПа (25 атм) и температуры до 300°C. Применение: водоснабжение, отопление, неответственные трубопроводы.

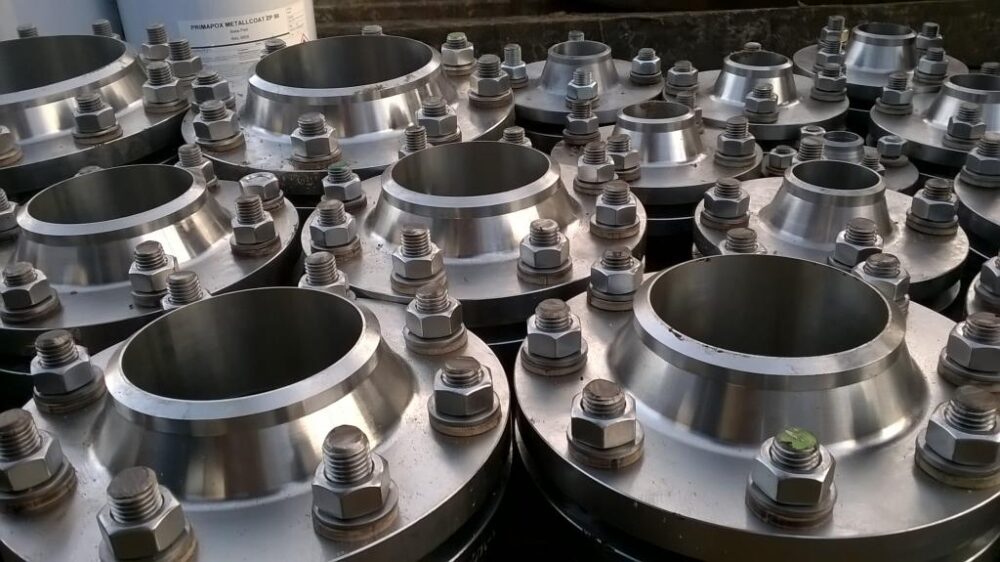

- Воротниковые приварные (ГОСТ 12821) — имеют конический «воротник», который приваривается к трубе встык. Наиболее надёжный тип: стыковой шов обеспечивает полное проплавление и доступен для контроля (УЗК, РК). Для давления Ру до 20 МПа и температуры до 600°C. Применение: нефтегаз, энергетика, химия.
- Свободные на приварном кольце (ГОСТ 12822) — кольцо приваривается к трубе, фланец надевается свободно. Удобно: фланец можно повернуть для совмещения отверстий. Для давления до 2,5 МПа. Применение: трубопроводы из нержавейки и цветных металлов (фланец — из углеродистой стали, дешевле).
- Резьбовые — навинчиваются на трубу с резьбой. Без сварки. Для малых диаметров (Ду 10–50), давление до 1,6 МПа. Трубопроводы сжатого воздуха, воды.
- Глухие (заглушки, ГОСТ 12836) — для закрытия торцов трубопроводов, штуцеров, отводов. Без отверстия.
Условное давление (Ру) и стандартные ряды
Фланцы выпускаются на стандартные ряды давлений (ГОСТ 12815): Ру 0,1; 0,25; 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0 МПа. Каждому давлению соответствует свой типоразмер: увеличение Ру → больший диаметр окружности болтов, больше болтов, более толстый фланец.
Условные проходы (Ду, DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200 мм.
Уплотнительные прокладки
Прокладка — ключевой элемент, обеспечивающий герметичность:
- Паронитовые (ПОН-Б, ПОН-А, ПМБ) — асбестосодержащие (ПОН) или безасбестовые. Для воды, пара до 450°C, нефтепродуктов. Давление до 6,3 МПа. Самые массовые — дёшевы и универсальны.
- Фторопластовые (ПТФЭ, тефлон) — химически инертные. Для агрессивных сред: кислоты, щёлочи, растворители. Температура −200…+260°C. Недостаток: склонность к ползучести (холодному течению) — требуют периодической подтяжки.
- Металлические (овального или восьмиугольного сечения, ГОСТ 15180) — из мягкого железа, нержавейки, монель-металла. Для высокого давления (10–25+ МПа) и температуры. Для нефтегаза, энергетики.
- Спирально-навитые (СНП, ГОСТ Р 52376) — чередующиеся слои металлической ленты и графита/ПТФЭ. Для ответственных фланцевых соединений: сосуды давления, теплообменники, реакторы. Давление до 25 МПа, температура до 600°C.
- Графитовые — для высоких температур (до 650°C в окислительной среде, до 3000°C в инертной). Для паропроводов ТЭЦ и БелАЭС.
Крепёж фланцевых соединений
- Болты (ГОСТ 7798) — для давления до 2,5 МПа. Класс прочности 5.6 или 8.8.
- Шпильки (ГОСТ 9066) — для давления более 2,5 МПа. Шпилька + 2 гайки. Материал: сталь 35 (до 300°C), сталь 25Х1МФ (до 510°C), 08Х18Н10Т (для нержавеющих фланцев).
Затяжка фланцевого соединения
Правильная затяжка — критически важна. Неравномерная или недостаточная затяжка → негерметичность, утечки, аварии.
Порядок затяжки
- Затягивайте болты/шпильки крест-накрест (звёздообразно) — для равномерного обжатия прокладки.
- Затяжка в 3–4 прохода: первый — 30% момента; второй — 60%; третий — 100%; четвёртый — контрольный (повторная проверка всех болтов по кругу).
- Используйте динамометрический ключ — момент по таблице в зависимости от диаметра болта и класса прочности.
Ориентировочные моменты затяжки шпилек (Нм, класс 8.8)
- М12 — 85 Нм | М16 — 210 Нм | М20 — 410 Нм
- М24 — 710 Нм | М27 — 1050 Нм | М30 — 1410 Нм
- М36 — 2500 Нм | М42 — 4000 Нм | М48 — 6000 Нм
Для высоких давлений (>10 МПа) и горячих сред применяется гидравлическая затяжка (натяжные устройства Superbolt, SKF Hydrocam) — обеспечивает точность ±5% и исключает ручной фактор.
Типичные ошибки
- Неравномерная затяжка → перекос фланцев → течь с одной стороны.
- Повторное использование прокладки → потеря упругости → негерметичность.
- Несовпадение давления фланца и трубопровода → разрушение при испытании.
- Загрязнение уплотнительных поверхностей → неравномерное обжатие прокладки.
Применение в Беларуси
Фланцевые соединения — повсеместно: паропроводы ТЭЦ и БелАЭС (шпильки 25Х1МФ + графитовые СНП), нефтеперекачивающие станции «Белоруснефти» (воротниковые фланцы Ру 6,3 + паронит), насосные станции водоканалов (плоские фланцы Ру 1,0–1,6), технологические трубопроводы «Гродно Азот» и Мозырского НПЗ (нержавеющие фланцы + ПТФЭ-прокладки).
