Редуктор — механизм, понижающий частоту вращения и увеличивающий крутящий момент. Мотор-редуктор — интегральная конструкция «двигатель + редуктор». Применяются в конвейерах, мешалках, лебёдках, затворах, подъёмниках и десятках других механизмов. Экспертный справочник: виды, параметры, подбор.
Виды редукторов

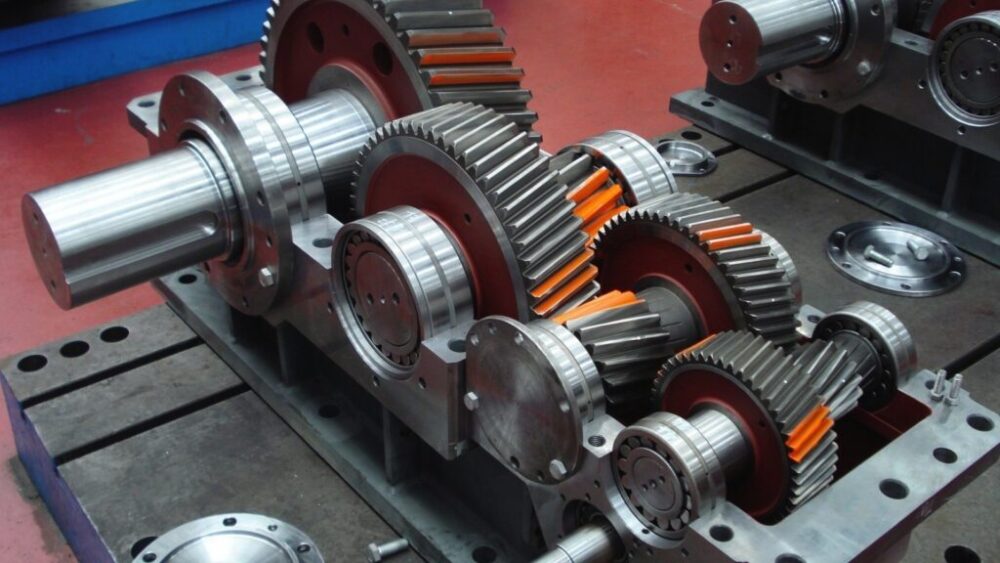

- Цилиндрические — наиболее распространённые. КПД 96–98% на ступень. Передаточное число одноступенчатого — 2–6,3; двухступенчатого — 8–50; трёхступенчатого — 50–200. Для конвейеров, мешалок, питателей. Производители: SEW-Eurodrive, Nord, Flender (Siemens), BEGE, российские (Редуктор-ПМ, ЧИГРЭ).
- Конические — для передачи вращения под углом 90°. КПД 94–97%. Передаточное число 1–6,3. Для приводов с перпендикулярным расположением осей.
- Коническо-цилиндрические — комбинация: коническая ступень (поворот на 90°) + цилиндрическая (понижение). Передаточное число 6,3–250. Для конвейеров, элеваторов, мешалок. Самый универсальный тип.
- Червячные — компактные, тихие, самотормозящие (при i ≥ 35 вал не проворачивается обратно). КПД 40–85% (ниже цилиндрических). Передаточное число 5–100. Для затворов, подъёмников, мешалок с невысоким КПД-требованием.
- Планетарные — компактные при высоком крутящем моменте. Передаточное число одноступенчатого — 3–10; многоступенчатого — до 1000+. Для роботов, поворотных столов, лебёдок. БЕЛАЗ — в трансмиссии мотор-колёс.
Ключевые параметры для подбора
- Крутящий момент на выходе (Мвых, Нм) — главный параметр. Определяется нагрузкой на механизм.
- Передаточное число (i) — i = n_вход / n_выход. Определяет соотношение скоростей.
- Частота вращения на выходе (n_вых, об/мин) — требуемая скорость механизма.
- Сервис-фактор (fs) — коэффициент запаса, учитывающий тяжесть режима: 1,0 — равномерная нагрузка (насосы); 1,25–1,5 — умеренные удары (конвейеры); 1,75–2,5 — тяжёлые удары (дробилки, мельницы).
- Монтажное положение — горизонтальное, вертикальное, наклонное. Определяет тип смазки и уплотнений.
Алгоритм подбора
- Определите крутящий момент на рабочем органе: М = F × r (сила × радиус) или М = P / ω (мощность / угловая скорость).
- Определите требуемую частоту вращения на выходе (n_вых).
- Рассчитайте передаточное число: i = n_двигателя / n_вых. Для АИР с 4 полюсами n = 1450 об/мин.
- Определите расчётный момент: М_расч = М × fs (с учётом сервис-фактора).
- Выберите редуктор из каталога: М_ном ≥ М_расч, i — ближайший стандартный.
- Проверьте радиальную и осевую нагрузку на выходной вал — должна быть в пределах допустимой.
Мотор-редукторы
Интегральный агрегат: электродвигатель + редуктор на одной раме или с прямым фланцевым соединением. Преимущества: компактность, заводская центровка, минимум монтажных работ. Производители: SEW-Eurodrive (Германия — мировой лидер), Nord (Германия), Bonfiglioli (Италия), Motovario (Италия), Rossi (Италия), российские (Редуктор-ПМ, «Мотовилиха»).
Обслуживание
- Замена масла: первая — через 500 часов (обкатка); далее — каждые 5000–10000 часов. Масло — редукторное ISO VG 220–680 (зависит от типа и нагрузки).
- Контроль температуры: корпус — не более 80–95°C. Перегрев — сигнал о перегрузке или недостатке масла.
- Контроль шума и вибрации: изменение — признак износа подшипников или зубьев.
- Проверка уплотнений: течь масла — замена сальников.
Применение в Беларуси
Редукторы и мотор-редукторы используются на каждом промышленном предприятии: конвейеры (БМЗ, «Гродно Азот», склады), мешалки (химические реакторы, очистные сооружения), подъёмники (БЕЛАЗ — мотор-колёса с планетарным редуктором), затворы (задвижки трубопроводов — червячные), элеваторы (комбикормовые заводы, зернохранилища).
