Окрасочные камеры: типы, вентиляция, оборудование и выбор для производства

Окрасочная камера — ключевой элемент технологической цепочки антикоррозионной защиты и декоративной отделки металлоизделий. Правильно спроектированная камера обеспечивает качество покрытия, безопасность персонала, соблюдение экологических норм и экономию ЛКМ. Ошибки при выборе камеры — недостаточная вентиляция, неподходящие фильтры, отсутствие взрывозащиты — приводят к браку покрытия, профессиональным заболеваниям и рискам взрыва. В данной статье рассмотрим конструкцию, классификацию, вентиляционные системы и критерии подбора окрасочных камер для предприятий металлоконструкций и машиностроения.

Классификация окрасочных камер

По назначению и размерам

Камеры для мелких деталей и узлов. Внутренние размеры: 2–4 × 2–3 × 2–3 м (Д×Ш×В). Для покраски единичных деталей, сварных узлов, кронштейнов, кожухов. Производительность: 10–50 м²/смену. Наиболее распространённый тип для СТО, ремонтных мастерских и мелкосерийного производства.

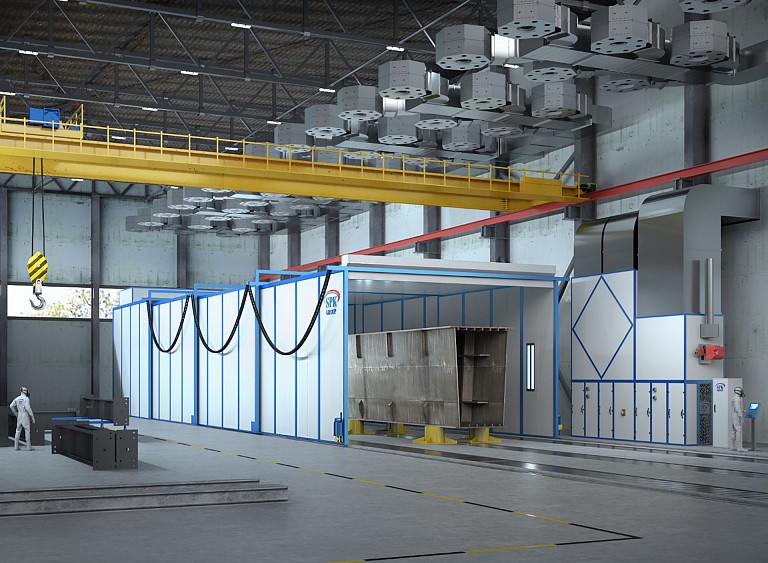

Камеры для крупных металлоконструкций. Внутренние размеры: 6–24 × 4–8 × 4–8 м. Для балок, ферм, колонн, ёмкостей. Конструкции завозятся на тележках по рельсовому пути или на кран-балке. Производительность: 50–500 м²/смену. Основной тип для заводов металлоконструкций.

Проходные (поточные) камеры. Конструкции перемещаются через камеру непрерывно на конвейере или рольганге. Для серийного производства: профнастил, сэндвич-панели, трубы, профили. Длина: 10–40 м. Производительность: 500–5000 м²/смену.

Камеры для автотранспорта. Специализированные: для легковых автомобилей (7 × 4 × 3 м), для грузовых и спецтехники (12–18 × 5–6 × 5–6 м). Оснащены системой сушки (65–80 °C) и рекуперации тепла.

По типу вентиляции (направлению воздушного потока)

С нижней вытяжкой (Downdraft). Чистый воздух подаётся сверху через потолочные фильтры, проходит через зону окраски сверху вниз и удаляется через решётки в полу в подпольную камеру с фильтрами. Самый качественный тип: ламинарный нисходящий поток исключает попадание красочного тумана на свежеокрашенную поверхность. Стандарт для автомобильных камер и ответственных покрытий. Требует приямка или подъёмного пола.

С боковой вытяжкой (Crossdraft). Воздух подаётся с одного торца (через ворота или стеновые фильтры) и удаляется с противоположного торца. Простая конструкция, не требует приямка. Недостаток: красочный туман может переноситься на деталь. Подходит для промышленных покрытий, где требования к декоративности ниже.

С полубоковой вытяжкой (Semi-Downdraft). Воздух подаётся через потолочный пленум и удаляется через боковые решётки в задней части камеры. Компромисс: лучшее качество, чем crossdraft, без необходимости приямка. Применяется в камерах для металлоконструкций.

Вентиляция: расчёт и оборудование

Вентиляция окрасочной камеры решает три задачи: удаление вредных паров растворителей из зоны дыхания оператора, удаление красочного тумана (overspray), поддержание концентрации паров ниже 25% от НКПР (нижнего концентрационного предела распространения пламени — взрывобезопасность).

Скорость воздуха в рабочем сечении

Нормативные требования к средней скорости воздуха в рабочем сечении камеры:

0,25–0,3 м/с — минимум по ГОСТ 12.3.005 и EN 16985 для ручного нанесения распылением.
0,3–0,5 м/с — рекомендуемый диапазон для промышленных камер с ручным нанесением.
0,5–0,7 м/с — для интенсивного нанесения, больших объёмов растворителя.
0,7–1,0 м/с — при нанесении покрытий с высоким содержанием растворителя или при нанесении цинкосодержащих грунтовок (пыль цинка).

Расход воздуха: Q = V × S, где V — скорость (м/с), S — площадь рабочего сечения (м²). Для камеры 12 × 6 × 5 м с полубоковой вытяжкой: S = 6 × 5 = 30 м², V = 0,4 м/с → Q = 12 м³/с = 43 200 м³/ч. Это мощная система — вентагрегат 30–55 кВт.

Приточный воздух

Воздух на входе в камеру должен быть отфильтрован от пыли (класс фильтрации G4 + F5 по ISO 16890, задерживает частицы ≥1 мкм на 90%) и подогрет до рабочей температуры (18–25 °C для стандартных ЛКМ). Теплогенератор: газовый (природный газ — наиболее экономичный), дизельный или электрический. Мощность нагрева: Q_нагр = L × ρ × c_p × ΔT, где L — расход (м³/с), ρ = 1,2 кг/м³, c_p = 1,005 кДж/(кг·°C), ΔT — разность температур. Для камеры 43 200 м³/ч, нагрев с −15 °C до +20 °C: ~620 кВт тепловой мощности.

Фильтрация вытяжного воздуха

Виды фильтров для улавливания красочного тумана:

Сухие фильтры (картонные, стекловолоконные) — наиболее распространённые. Эффективность: 95–99% (по массе). Картонные гофрированные фильтры — дешёвые, одноразовые. Стекловолоконные маты — до 99,7% эффективности. Замена: при достижении перепада давления 300–400 Па (сигнализация дифманометром).
Водяные завесы (гидрофильтры) — вытяжной воздух проходит через каскад водяных завес. Краска осаждается в воде. Преимущества: нет забивания фильтров, стабильное сопротивление. Недостатки: расход воды, необходимость очистки стоков (коагуляция, флотация), более сложная конструкция. Применяются на крупных автозаводах.
Угольные адсорберы — для доочистки от паров растворителей (после основного фильтра). Обязательны при жёстких экологических требованиях (ПДВ по СН 245, ЕС Directive 2010/75/EU). Регенерация: термическая или замена загрузки.

Взрывобезопасность

Пары органических растворителей (ксилол, толуол, бутилацетат, уайт-спирит) образуют взрывоопасные смеси с воздухом. Зона внутри окрасочной камеры классифицируется как зона 1 по ГОСТ IEC 60079-10-1 (или зона 1 по ATEX Directive 2014/34/EU). Требования:

Электрооборудование — взрывозащищённое (Ex d, Ex e, Ex ia) или вынесенное за пределы камеры. Светильники — Ex, IP65. Двигатели вентиляторов — за пределами камеры или во взрывозащищённом исполнении.
Вентиляция — должна обеспечивать концентрацию паров ≤25% от НКПР. Для ксилола НКПР = 1,0 об.%. Значит, концентрация в камере не должна превышать 0,25 об.% = 2500 ppm.
Заземление — все металлические элементы камеры, подвески, конструкции, оператор (антистатическая обувь, браслет) должны быть заземлены для предотвращения электростатического разряда.
Аварийная вентиляция — блокировка: нанесение невозможно при отключённой вентиляции. Дополнительный датчик концентрации паров с аварийной сигнализацией.
Пожаротушение — автоматическая система (порошковая или пенная). Огнетушители — у входов в камеру.

Оборудование для нанесения ЛКМ

Безвоздушное распыление (Airless Spray)

Краска подаётся насосом высокого давления (100–350 бар) через сопло с узким отверстием (0,23–0,84 мм). Струя распадается на мелкие капли без использования сжатого воздуха. Преимущества: высокая производительность (2–10 л/мин), толстый слой за один проход (100–300 мкм), малый overspray (30–40% потерь). Применение: промышленные покрытия, металлоконструкции, судостроение. Насосы: поршневые пневматические (Graco, Wagner, Wiwa) — соотношение давления 30:1–70:1 (давление воздуха × коэффициент = давление краски).

Комбинированное распыление (Airless + Air Assist)

Безвоздушная подача + небольшое количество воздуха для формирования факела. Давление: 40–150 бар. Улучшенная атомизация, более равномерное покрытие, меньше overspray (20–30% потерь). Для финишных слоёв, автомобильных покрытий.

Пневматическое распыление (Conventional Air Spray)

Классический метод: краска распыляется воздухом (2–5 бар) через краскораспылитель. Высочайшее качество распыления (мельчайший туман), но наибольшие потери (40–60% overspray). Расход воздуха: 200–500 нл/мин. Применение: декоративные покрытия, автомобили, мебель. Типы: HVLP (High Volume Low Pressure) — пониженное давление, 65% переноса (экологические требования EPA); LVLP — Low Volume Low Pressure.

Электростатическое распыление

Частицы краски заряжаются электрическим полем (60–90 кВ) и притягиваются к заземлённой детали. Потери снижаются до 5–15%. Применяется в серийном производстве: автомобили, бытовая техника, мебель. Для порошковых красок — основной метод (трибостатические и коронарные пистолеты).

Сушильные камеры

Многие ЛКМ (особенно эпоксидные и полиуретановые) допускают или требуют принудительную сушку для ускорения полимеризации:

Конвективная сушка — горячий воздух (40–80 °C) подаётся в камеру. Время сушки: 30–120 минут (зависит от типа ЛКМ и толщины). Наиболее распространённый метод. Часто окрасочная камера переключается в режим сушки (двухрежимные камеры).
Инфракрасная (ИК) сушка — панели с ИК-излучателями (средневолновые, λ = 2–4 мкм). Нагревают покрытие и подложку, а не воздух. Быстрее конвекции в 2–4 раза. Экономия энергии 30–50%. Для локальной сушки и небольших камер.
УФ-сушка — для специальных УФ-отверждаемых покрытий. Мгновенная полимеризация (секунды). Применение: мебельная промышленность, электроника.

Порошковая окраска

Отдельный класс окрасочных камер — для нанесения порошковых красок. Принцип: порошок наносится электростатическим пистолетом на заземлённую деталь, затем изделие проходит через печь полимеризации (160–220 °C, 10–20 минут). Особенности камер:

Отсутствие паров растворителей — зона не является взрывоопасной (но пыль порошка — взрывоопасна при концентрации выше НКПР).
Рекуперация порошка: циклоны + финальные фильтры (возврат 95–98% неиспользованного порошка).
Быстрая смена цвета — камеры с гладкими пластиковыми стенками и автоматической продувкой.
Печь полимеризации: газовая конвекционная или ИК. Размеры — по габаритам наибольшего изделия + 300 мм зазор со всех сторон.

Подбор окрасочной камеры: чек-лист

Габариты изделий. Внутренние размеры камеры ≥ размер наибольшего изделия + 1,0–1,5 м с каждой стороны (для свободного перемещения оператора и формирования факела).
Производительность. Рассчитать площадь окраски в смену → выбрать тип камеры (тупиковая, проходная).
Тип ЛКМ. Жидкая (растворительная) → взрывозащита, вытяжка с фильтрами, нагрев. Водная → менее жёсткие требования к взрывозащите, но контроль влажности. Порошковая → электростатика, печь полимеризации, рекуперация.
Вентиляция. Рассчитать расход воздуха по скорости 0,3–0,5 м/с × площадь сечения. Подобрать вентагрегат с запасом 15–20%.
Нагрев. Для Беларуси (зимние температуры до −25 °C) — газовый или дизельный теплогенератор мощностью 100–700 кВт (в зависимости от расхода воздуха).
Фильтрация. Приточные фильтры G4+F5. Вытяжные — картонные/стекловолоконные (для малых камер), гидрофильтры (для крупных). Угольный адсорбер — при экологических ограничениях.
Сушка. Двухрежимная камера (окраска + сушка) или отдельная сушилка. Температура 40–80 °C для большинства промышленных ЛКМ.
Нормативные требования. Взрывозащита (ГОСТ IEC 60079), охрана труда (ГОСТ 12.3.005), экология (ПДВ, разрешение на выбросы).

Производители и поставщики на рынке Беларуси

Окрасочные камеры для белорусских предприятий поставляются из России (СпецТехОснащение, Ивент, ColorTech — бюджетный сегмент), Италии (Nova Verta, Saima Meccanica, USI Italia — премиум для автосервисов), Германии (Eisenmann, Dürr — крупное промышленное оборудование для автозаводов), Турции (Sirius, Altun — средний сегмент). Стоимость: камера для мелких деталей 3×3×3 м — 10–30 тыс. BYN; камера для металлоконструкций 12×6×5 м — 80–250 тыс. BYN; проходная линия — 200–800 тыс. BYN.

Инвестиция в качественную окрасочную камеру окупается за 1–3 года за счёт экономии ЛКМ (снижение overspray на 20–40%), повышения качества покрытия (снижение брака), соблюдения экологических норм (избежание штрафов) и ускорения производственного цикла (принудительная сушка вместо естественной).

Проектирование окрасочного участка

Окрасочный участок — это не только камера, но и комплекс вспомогательных зон, обеспечивающих полный технологический цикл. Правильная планировка участка определяет производительность, качество и безопасность:

Зона подготовки (дробеструйная камера) — расположена непосредственно перед окрасочной камерой. Минимальное расстояние между дробеструем и окраской — чтобы сократить интервал между подготовкой и грунтованием до минимума (цель — менее 2 часов).
Зона контроля подготовки — освещённая площадка (≥500 лк) с доступом к приборам: толщиномер профиля, компаратор, психрометр, тест Бресле. Располагается между дробеструйной и окрасочной камерами.
Зона приготовления ЛКМ (Paint Mixing Room) — отдельное помещение с вентиляцией для смешивания двухкомпонентных материалов. Оснащение: весы (дискретность 1–10 г), миксер (пневматический — во взрывозащищённом исполнении), мерные ёмкости, термометр (для контроля температуры ЛКМ). Температура хранения ЛКМ: +10…+30 °C. Замёрзшие или перегретые материалы — брак.
Зона выдержки и сушки — после нанесения каждого слоя конструкция выдерживается до набора прочности (touch-dry, overcoat interval). Для двухкомпонентных эпоксидных при +20 °C: touch-dry 4–8 ч, overcoat interval 8–24 ч. Зона должна быть защищена от пыли, осадков и конденсации. Температура: не ниже +5 °C (для большинства ЛКМ).
Зона контроля готового покрытия — измерение толщины сухой плёнки (магнитный толщиномер), адгезии (решётчатый надрез, pull-off test), визуальный контроль (дефекты: потёки, шагрень, кратеры, непрокрас). Освещение ≥750 лк.
Склад ЛКМ — отдельное помещение или контейнер. Температура +5…+30 °C. Вентиляция. Пожарная безопасность: автоматическое пожаротушение, ограничение объёма хранения (по нормам — не более суточного расхода в рабочей зоне, остальное — на складе).

Системы рекуперации тепла

Вентиляция окрасочной камеры — один из крупнейших потребителей тепловой энергии на предприятии. Для камеры с расходом 40 000 м³/ч при нагреве воздуха с −15 °C до +20 °C потребность составляет ~600 кВт. За отопительный сезон (октябрь–апрель, 180 дней) — ~2 600 000 кВт·ч ≈ 260 000 м³ природного газа ≈ 50 000–80 000 BYN. Системы рекуперации возвращают 40–70% тепла:

Пластинчатые теплообменники — приточный и вытяжной потоки проходят через перекрёстный теплообменник из алюминиевых или полимерных пластин. КПД: 50–65%. Ограничение: вытяжной воздух содержит красочный туман — необходима предварительная фильтрация до класса F5, иначе теплообменник забивается. Стоимость: 5–15 тыс. BYN.
Роторные (вращающиеся) теплообменники — ротор из гофрированного алюминия вращается между приточным и вытяжным потоками, передавая тепло. КПД: 65–80%. Более эффективны, но сложнее. Требуют уплотнений для предотвращения перетока загрязнённого воздуха в приточный канал.
Рециркуляция — часть вытяжного воздуха (после фильтрации до класса F7–H13) возвращается в приточную систему. Экономия до 60% на нагреве. Ограничение: концентрация VOC не должна превышать 10% от НКПР в рециркулируемом воздухе. Требуется датчик VOC с автоматической блокировкой рециркуляции при превышении.

Автоматизация окрасочных процессов

Современные тенденции — переход от ручного нанесения к роботизированному и автоматическому:

Окрасочные роботы — 6-осевые промышленные роботы (ABB IRB 5500, Fanuc P-350iA, KUKA KR 30) с установленными краскораспылителями. Преимущества: повторяемость толщины ±5 мкм (ручное нанесение — ±30%), экономия ЛКМ на 15–30% (точное ведение факела), исключение человеческого фактора, работа 24/7. Применение: автомобильная промышленность (БЕЛДЖИ), серийное производство однотипных конструкций.
Автоматические рейки (Reciprocating Machines) — пистолеты на возвратно-поступательной каретке, перемещающейся вертикально. Конструкция проезжает горизонтально мимо реек. Для плоских конструкций: листы, панели, профнастил. Производительность: 500–3000 м²/ч.
Безвоздушные автоматические системы — безвоздушные пистолеты на манипуляторах с программным управлением. Для труб, ёмкостей, повторяющихся конструкций.

Контроль процесса нанесения

Контроль параметров нанесения — обязательная процедура по ISO 12944-7 и стандартам большинства заказчиков:

Перед нанесением: температура ЛКМ (должна быть в пределах, указанных в TDS — обычно +15…+35 °C), жизнеспособность смешанного 2К материала (pot life — время от смешивания до загустевания: типично 2–8 часов при +20 °C; при +30 °C — в 2 раза короче), соотношение компонентов (проверка весами — отклонение ≤5%), степень перемешивания (визуально — однородный цвет, отсутствие разводов).
Во время нанесения: толщина мокрой плёнки (гребёнкой WFT gauge — каждые 10 м²), расстояние сопла от поверхности (250–400 мм для безвоздушного), перекрытие факелов (50% — стандарт), давление на материале (проверка манометром на пистолете).
После нанесения каждого слоя: толщина сухой плёнки (DFT — магнитным толщиномером по ISO 19840, минимум 5 замеров на 1 м², правило 80/20), межслойная адгезия (визуально, при подозрении — решётчатый надрез), дефекты (потёки, кратеры, шагрень, непрокрас — исправление до нанесения следующего слоя).

Нормативные документы для Беларуси

Проектирование и эксплуатация окрасочных камер в Республике Беларусь регулируется комплексом нормативных документов:

ТКП 45-2.02-142 — здания и помещения для окрасочных работ. Объёмно-планировочные решения, вентиляция, пожарная безопасность.
ГОСТ 12.3.005 — работы окрасочные. Общие требования безопасности. Скорость воздуха в рабочей зоне, ПДК вредных веществ, средства защиты.
ТКП 474 (ГОСТ IEC 60079-10-1) — классификация взрывоопасных зон. Зонирование внутри и вокруг окрасочной камеры.
ТКП 339 — правила устройства электроустановок. Требования к электрооборудованию во взрывоопасных зонах.
СанПиН — предельно допустимые концентрации вредных веществ в воздухе рабочей зоны: ксилол — 50 мг/м³, толуол — 50 мг/м³, бутилацетат — 200 мг/м³, уайт-спирит — 300 мг/м³.
