Дробление — базовый процесс в горнодобывающей, строительной и перерабатывающей промышленности. Щебень, песок, руда, известняк, гранит, бетонный лом — всё это продукты работы дробильного оборудования. Мировой рынок дробилок оценивается в десятки миллиардов долларов, и каждый карьер, завод нерудных материалов, цементный или металлургический комбинат эксплуатирует от одной до десятков дробильных машин. Правильный выбор типа и параметров дробилки определяет производительность, качество продукта, энергозатраты и стоимость тонны готового материала.
В данной статье подробно рассмотрены три основных типа дробилок — щёковые, конусные и роторные, — их конструкция, принцип действия, области применения, расчёт производительности и критерии выбора. Также приведены актуальные ГОСТы, практические рекомендации и обзор производителей, представленных на белорусском рынке.
Стадии дробления
В промышленности дробление делят на стадии в зависимости от крупности исходного и конечного материала:
| Стадия | Входная крупность, мм | Выходная крупность, мм | Степень дробления | Типичное оборудование |
|---|---|---|---|---|
| Крупное (первичное) | 300–1500 | 100–300 | 3–5 | Щёковые, крупные конусные |
| Среднее (вторичное) | 100–300 | 25–100 | 3–5 | Конусные, роторные |
| Мелкое (третичное) | 25–100 | 5–25 | 3–8 | Конусные (короткоконусные), роторные (VSI) |
| Измельчение | 5–25 | 0–5 | 5–100 | Валковые, молотковые, мельницы |
Степень дробления i = Dмакс вход / dмакс выход. Для одной стадии обычно i = 3–6. Для получения мелкого щебня (5–20 мм) из скальной породы (до 800 мм) требуется 2–3 стадии дробления с промежуточным грохочением.
Щёковые дробилки
Принцип действия
Материал разрушается между двумя щеками: неподвижной и подвижной. Подвижная щека совершает колебательные движения, сближаясь с неподвижной (рабочий ход — дробление) и удаляясь (холостой ход — выгрузка продукта под действием силы тяжести). Два основных типа кинематики:
С простым качанием щеки (Single Toggle — однорычажная). Подвижная щека подвешена на эксцентриковом валу и совершает эллиптическое движение. Нижняя часть щеки движется вперёд-назад и одновременно вверх-вниз, создавая принудительную подачу. Преимущества: высокая производительность, компактность, простое обслуживание. Наиболее распространённый тип для первичного дробления (80–90% рынка).
С двойным качанием (Double Toggle — двурычажная). Подвижная щека подвешена на оси в верхней части и приводится системой рычагов (шатун + две распорные плиты). Движение — чисто возвратно-поступательное (без вертикальной составляющей). Преимущества: большее усилие дробления, меньший износ футеровки (нет истирающего движения). Недостатки: больший вес и габариты, выше стоимость. Применяется для особо твёрдых и абразивных пород (гранит, базальт, корунд).
Основные параметры
- Размер загрузочного отверстия (ширина × глубина) — определяет максимальный размер куска. Для надёжной работы максимальный кусок ≤80% ширины приёмного отверстия. Типоразмеры: от 150×250 мм (лабораторные) до 1600×2100 мм (карьерные).
- Выходная щель (CSS — Closed Side Setting) — минимальный зазор между щеками в нижней точке хода. Определяет крупность продукта. Регулируется: клиновым механизмом (механически) или гидроцилиндром. Диапазон: 10–300 мм.
- Производительность — зависит от размера отверстия, хода щеки, частоты колебаний и свойств породы. Для щёковой дробилки 900×600 мм при CSS 75 мм: 50–120 т/ч.
- Мощность привода — от 5,5 кВт (лабораторные) до 400 кВт (крупные карьерные). Типичное удельное энергопотребление: 0,5–1,5 кВт·ч/т.
Футеровка
Рабочие поверхности щек защищены сменными плитами из высокомарганцовистой стали (сталь Гадфильда, 110Г13Л по ГОСТ 977 или Mn14Cr2 по EN 10283). Характерная особенность — наклёп: при ударных нагрузках поверхность упрочняется до 450–550 HB при сохранении вязкой сердцевины. Ресурс футеровки: 500–3000 часов (зависит от абразивности породы). Стоимость комплекта: от 500 BYN (малые дробилки) до 15 000+ BYN (крупные).
Конусные дробилки
Принцип действия
Дробление происходит в кольцевом пространстве между неподвижным наружным конусом (чашей) и подвижным внутренним конусом (дробящим конусом), который совершает эксцентричное гирационное движение. Материал непрерывно дробится при сближении конусов и выгружается при их расхождении. В отличие от щёковой дробилки, конусная работает непрерывно — нет холостого хода в классическом смысле (дробление происходит попеременно в разных секторах).
Типы конусных дробилок
Конусные крупного дробления (ККД, Primary Gyratory Crusher). Диаметр конуса: 900–2200 мм. Загрузочное отверстие: до 1500 мм. Производительность: 150–5000 т/ч. Устанавливаются стационарно в приёмном бункере карьера, принимают горную массу непосредственно из самосвалов. Конструкция: вертикальный эксцентриковый вал, верхняя подвеска дробящего конуса. По ГОСТ 6937 обозначаются: ККД-500/75, ККД-900/140, ККД-1500/180 (числитель — диаметр основания конуса, знаменатель — ширина разгрузочной щели).
Конусные среднего дробления (КСД, Standard Cone Crusher). Вторая стадия дробления. Угол конуса более пологий, камера дробления длиннее. Степень дробления: 3–6. Типоразмеры по ГОСТ 6937: КСД-600, КСД-900, КСД-1200, КСД-1750, КСД-2200 (цифра — диаметр конуса). Производительность КСД-1200: 50–130 т/ч.
Конусные мелкого дробления (КМД, Short Head Cone Crusher). Третья стадия. Камера дробления с параллельной зоной — обеспечивает калиброванный выход. Степень дробления: 3–8. Выход: 5–40 мм. Типоразмеры: КМД-600–КМД-2200. Для производства кубовидного щебня фракций 5–10, 10–20, 20–40 мм.
Многоцилиндровые гидравлические конусные дробилки (HP, CH, GP серии). Современное поколение: гидравлическая регулировка щели, автоматическая защита от недробимых тел (Iron Pass), автоматическая компенсация износа футеровки. Бренды: Metso HP/GP, Sandvik CH/CS, Nordberg. Производительность: 50–2000 т/ч. Стоимость: от 200 000 до 2 000 000+ USD.
Преимущества конусных дробилок
- Непрерывная работа — выше производительность на единицу массы по сравнению со щёковой.
- Более равномерный гранулометрический состав продукта.
- Меньший износ футеровки при обработке абразивных пород.
- Возможность автоматической регулировки щели (гидравлика).
Роторные (ударные) дробилки
Принцип действия
Материал разрушается ударом быстро вращающегося ротора с билами (молотками) и отражением от отражательных плит (броневых плит). Частицы многократно соударяются друг с другом и с отражателями. Энергоёмкость дробления при ударе ниже, чем при сжатии — роторные дробилки потребляют меньше энергии на тонну для мягких и среднетвёрдых пород.
Типы роторных дробилок
Роторные с горизонтальным валом (HSI — Horizontal Shaft Impact). Ротор с билами вращается со скоростью 25–50 м/с (по окружности). Одна или две отражательных плиты. Степень дробления: до 20–40 (в одну стадию!). Применение: известняк, доломит, гипс, мергель, бетонный лом. Производительность: 50–800 т/ч. Преимущества: высокая степень дробления за одну стадию, кубовидная форма зерна, компактность. Недостатки: высокий износ при твёрдых и абразивных породах (гранит, базальт — не рекомендуется).
Роторные с вертикальным валом (VSI — Vertical Shaft Impact). Материал подаётся в центр быстро вращающегося ротора, разгоняется центробежной силой и выбрасывается на кольцевую наковальню (или слой материала — режим «rock-on-rock»). Скорость соударения: 50–80 м/с. Применение: производство кубовидного щебня, песка, формирование зернового состава. Продукт — высочайшее качество формы зерна (лещадность <10%). Для финишного дробления и производства искусственного песка.
Молотковые дробилки. Ротор с шарнирно подвешенными молотками. Разновидности: однороторные и двухроторные. Для мягких и хрупких материалов: уголь, мел, известняк, глина. Высокая степень измельчения (до 30–40). Для цементной промышленности, ТЭЦ (дробление угля).
Сравнение типов дробилок
| Параметр | Щёковая | Конусная | Роторная (HSI) | Роторная (VSI) |
|---|---|---|---|---|
| Стадия | Первичная | Вторичная / третичная | Первичная / вторичная | Третичная / четвертичная |
| Твёрдость породы | Любая (до f=20) | Любая (до f=20) | Мягкая-средняя (до f=10) | Любая |
| Абразивность | Высокая допустима | Высокая допустима | Низкая-средняя | Любая |
| Степень дробления | 3–6 | 3–8 | 10–40 | 5–10 |
| Форма продукта | Пластинчатая | Хорошая | Кубовидная | Отличная кубовидная |
| Энергопотребление | 0,5–1,5 кВт·ч/т | 0,7–2,0 кВт·ч/т | 0,8–2,5 кВт·ч/т | 1,5–4,0 кВт·ч/т |
| Износ | Средний | Средний-высокий | Высокий (при абразиве) | Высокий (били, наковальня) |
Мобильные дробильные комплексы

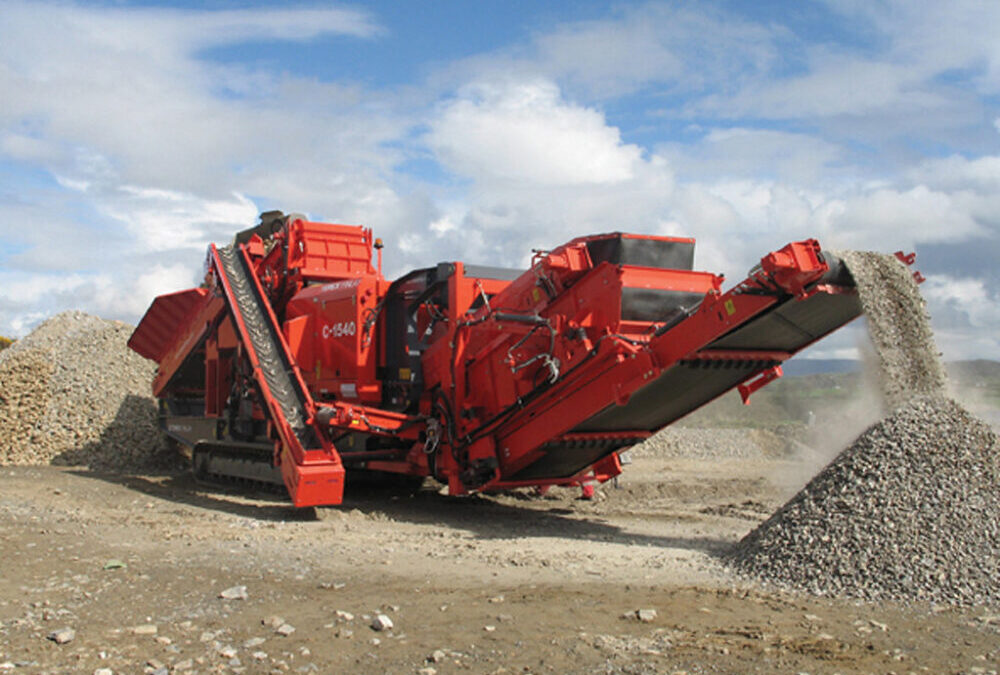

Мобильные установки монтируются на гусеничном или колёсном шасси и включают: дробилку, питатель (вибрационный или пластинчатый), грохот (для классификации), конвейеры, дизель-электростанцию. Преимущества: быстрая переброска между объектами (за 1–3 дня), работа непосредственно в карьере или на стройплощадке, отсутствие транспортных расходов на вывоз горной массы. Производительность: 100–600 т/ч. Стоимость: 300 000–2 000 000 USD.
Ведущие производители мобильных комплексов: Metso Lokotrack, Sandvik QJ/QH/QI, Terex Finlay, Kleemann (Wirtgen Group), Keestrack. В Беларуси мобильные дробильные комплексы используются для переработки бетонного лома (снос зданий), производства щебня на временных карьерах и для дорожного строительства.
Дробилки на предприятиях Беларуси
Основные потребители дробильного оборудования в Беларуси: предприятия «Гранит» (ОАО «Нерудпром» — карьеры в Микашевичах), ОАО «Доломит» (Витебская область), Красносельскстройматериалы (цемент), дорожно-строительные организации, предприятия по переработке строительных отходов. Карьер в Микашевичах — крупнейший в стране, перерабатывает до 20 млн тонн гранита в год.
Оборудование: исторически — российские и советские дробилки (ИжМаш, Дробмаш, УЗТМ — ККД, КСД, КМД серий). Современные тенденции — замена на европейское оборудование (Metso, Sandvik) для повышения производительности и снижения удельных затрат. Стоимость новой конусной дробилки КСД-1750: 100–200 тыс. BYN (российская), 500–1500 тыс. BYN (европейская гидравлическая). Китайские аналоги (SBM, Liming, Zenith): 150–500 тыс. BYN — растущая доля рынка.
Обслуживание и эксплуатация
- Контроль износа футеровки — регулярный замер толщины (ультразвуковой толщиномер или визуально через люки). Замена при остаточной толщине 30–40% от номинала. Неравномерный износ — признак неправильной подачи (эксцентричное питание).
- Смазка подшипников — циркуляционная масляная система (для конусных) или консистентная смазка (для щёковых). Температура масла — контроль: норма 40–60 °C, аварийная — >70 °C.
- Защита от недробимых тел — металлодетекторы на подающем конвейере. Попадание стального зуба ковша, бурового долота или арматуры — причина поломки ротора, щёк или конуса.
- Равномерное питание — дробилка должна работать «под завалом» (камера заполнена) для максимальной эффективности. Питатель с частотным регулированием — обязателен.
Дробилка — сердце любого перерабатывающего комплекса. Правильный выбор типа, грамотная эксплуатация и своевременное обслуживание определяют рентабельность карьера и качество готовой продукции — от щебня для дорожного строительства до высококачественных заполнителей для бетона.
Износные части и футеровки
Футеровка (сменные износные элементы) — основная статья эксплуатационных расходов дробилок. Стоимость футеровки может составлять 30–60% от общих затрат на тонну дроблёного материала. Типы материалов:
- Сталь Гадфильда (110Г13Л, Mn14Cr2) — высокомарганцовистая аустенитная сталь. Твёрдость в состоянии поставки: 180–220 HB. При ударных нагрузках поверхность наклёпывается до 450–550 HB, сохраняя вязкую сердцевину. Идеальна для щёковых и конусных дробилок. Ресурс: 500–3000 часов (зависит от абразивности породы). ГОСТ 977 — отливки из марганцовистой стали.
- Хромистая сталь (Cr26, Cr15Mo3) — высокохромистый белый чугун. Твёрдость: 58–64 HRC. Для абразивных пород (кварцит, гранит) — износостойкость в 2–4 раза выше марганцовистой стали. Но хрупкий — не подходит для ударных нагрузок (щёковые). Применяется для конусных (мантия и чаша) и роторных (била, отражатели).
- Комбинированные (биметаллические) — основа из конструкционной стали + наплавка износостойким слоем (карбид хрома, карбид вольфрама). Для элементов, испытывающих одновременно удар и абразивный износ.
- Керамические вставки — карбид кремния или оксид алюминия, запрессованные в стальной корпус. Твёрдость: до 90 HRC. Для экстремально абразивных материалов (корунд, циркон). Стоимость высока, но ресурс — в 5–10 раз выше стали.
Системы автоматизации дробилок
Современные дробильные комплексы оснащаются системами автоматического управления (АСУ ТП), которые оптимизируют производительность и снижают износ:
- Автоматическая регулировка щели (ASR — Automatic Setting Regulation) — гидравлическая система (в конусных HP, CH, GP серий) непрерывно контролирует CSS (Closed Side Setting) и компенсирует износ футеровки. Без ASR — оператор должен вручную подтягивать конус каждые 50–100 часов. С ASR — CSS поддерживается ±1 мм автоматически.
- Защита от недробимых тел (Iron Pass, Tramp Iron Relief) — гидравлические цилиндры позволяют конусу (или щеке) отклониться при попадании металлического предмета (зуб ковша, коронка бура, кусок арматуры). Давление в цилиндрах резко возрастает → предохранительный клапан срабатывает → зазор увеличивается → недробимое тело проходит → конус возвращается. Время реакции: 0,1–0,5 с. Без Iron Pass — поломка футеровки, вала, подшипников (ремонт 50–200 тыс. BYN).
- Контроль мощности и нагрузки — датчики тока двигателя, давления масла в гидросистеме, вибрации. При перегрузке — автоматическое снижение подачи (сигнал на питатель). При критической вибрации — аварийный останов.
- Контроль гранулометрического состава — оптические анализаторы на конвейере после дробилки (камера + нейросеть). Измеряют крупность дроблёного продукта в реальном времени. При отклонении — автоматическая коррекция CSS.
- Удалённый мониторинг — IoT-платформы (Metso Metrics, Sandvik OptiMine) — данные с датчиков дробилки передаются в облако. Сервисный инженер производителя анализирует тренды износа, вибрации, нагрузки и рекомендует оптимальные режимы и сроки замены футеровки.
Выбор схемы дробления
Проектирование дробильно-сортировочного завода (ДСЗ) начинается с выбора технологической схемы — последовательности стадий дробления и грохочения. Основные схемы:
Открытый цикл — материал проходит через дробилку один раз. Простейшая схема, но контроль крупности ограничен: в продукте присутствует весь диапазон фракций от 0 до CSS. Применяется для первичного дробления (щёковые, ККД), где жёсткие требования к крупности отсутствуют.
Замкнутый цикл — после дробилки стоит грохот: подрешётный продукт (готовый) уходит на склад, надрешётный (некондиция) возвращается в ту же дробилку на повторное дробление. Позволяет получить продукт заданной крупности с минимальным содержанием сверхмерных зёрен. Стандарт для среднего и мелкого дробления (конусные КСД, КМД). Циркулирующая нагрузка (отношение возврата к исходному питанию): 10–40%. Чем меньше CSS по сравнению с размером ячейки грохота, тем ниже циркулирующая нагрузка.
Двух- и трёхстадийная схема — типовая для производства щебня стандартных фракций:
- I стадия: щёковая дробилка (крупное) — порода из карьера (0–800 мм) → продукт 0–150 мм.
- II стадия: конусная КСД (среднее) в замкнутом цикле с грохотом — 0–150 мм → 0–40 мм.
- III стадия: конусная КМД (мелкое) в замкнутом цикле — 20–40 мм → 0–20 мм.
- Грохочение: 3-дечный грохот разделяет на 0–5, 5–10, 10–20, 20–40 мм.
Щебень: требования ГОСТ и качество
Щебень — основная продукция дробильно-сортировочных заводов. ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ» определяет фракции: 5–10, 10–15, 10–20, 15–20, 20–40, 25–60, 40–70 мм. Качественные показатели:
- Лещадность (содержание зёрен пластинчатой и игловатой формы) — отношение длины к толщине ≥3. Группы: I (кубовидный) — ≤10%; II — ≤15%; III — ≤25%; IV — ≤35%; V — ≤50%. Кубовидный щебень — премиум: выше прочность бетона, меньше расход цемента. Роторные (HSI, VSI) дробилки дают лещадность 5–15%; конусные — 15–25%; щёковые — 25–40%.
- Марка по дробимости — М200–М1400 (давление при разрушении в цилиндре). Для гранита: М1200–М1400. Для известняка: М600–М1000.
- Морозостойкость — F15–F400 (количество циклов замораживания-оттаивания). Для дорожного строительства в Беларуси: ≥F100.
- Содержание пылевидных и глинистых частиц — ≤1–3% (для бетона — ≤1%).
Выбор типа дробилки напрямую влияет на лещадность: для производства щебня группы I (кубовидный) необходим роторный дробитель (HSI или VSI) на третьей стадии. Конусные дробилки нового поколения (HP, CH, GP) с оптимизированной камерой также дают лещадность ≤15% при правильной настройке.
