Автомобильные и вагонные весы: конструкции, метрология и эксплуатация

Весоизмерительное оборудование большой грузоподъёмности — автомобильные и вагонные весы — является критическим элементом учёта на предприятиях горнодобывающей, строительной, сельскохозяйственной, перерабатывающей промышленности и логистики. Точное взвешивание входящего сырья и исходящей продукции — основа коммерческого учёта, контроля расхода, соблюдения весовых норм на автодорогах и железнодорожных путях. Ошибка весов в 0,1% при грузообороте 500 000 т/год — это 500 тонн неучтённого материала стоимостью десятки тысяч BYN.

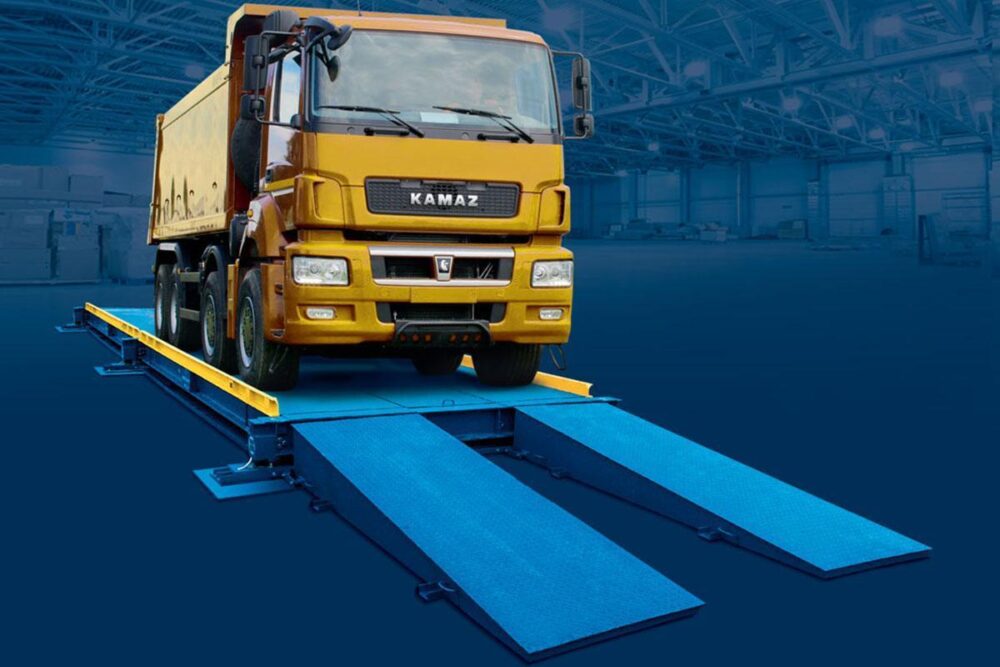

Автомобильные весы

Назначение и классификация

Автомобильные весы предназначены для статического (в состоянии покоя) или динамического (в движении) взвешивания транспортных средств с грузом. По ГОСТ OIML R 76 (Рекомендация МОЗМ) автомобильные весы относятся к средствам измерений и подлежат метрологической аттестации и поверке.

Классификация:

По конструкции платформы: стальные (сварная балочная конструкция) — наиболее распространённые; бетонные (железобетонная плита с встроенными датчиками) — для тяжёлых условий (карьеры, металлургия); модульные (несколько секций, соединяемых на объекте) — удобство транспортировки.
По способу установки: фундаментные (платформа заглублена вровень с дорогой — заезд без пандусов); наземные (на поверхности, с пандусами заезда/съезда); бесфундаментные (на утрамбованной площадке — экономия на строительстве).
По наибольшему пределу взвешивания (НПВ): 30 т (для легковых и малотоннажных); 60 т (стандарт для большинства предприятий); 80 т (для тяжеловозов, карьерных самосвалов); 100–150 т (для карьерных самосвалов БЕЛАЗ).
По длине платформы: 6–8 м (одноосное, погрупповое взвешивание — не всё транспортное средство); 12 м (стандартная длина для 3-осных грузовиков); 18 м (для автопоездов — тягач + полуприцеп); 24 м (для длинномерных автопоездов).

Конструкция

Типовая конструкция стальных автомобильных весов: грузоприёмная платформа — сварная балочная конструкция из двутавра, швеллера или замкнутого профиля; настил — рифлёный лист 8–14 мм; тензометрические датчики (load cells) — 4–12 штук, установленные на опорных узлах; фундамент — железобетонный с приямком (для фундаментных) или плита (для наземных); весовой терминал (индикатор) — электронный прибор, обрабатывающий сигналы датчиков и отображающий массу; кабельная разводка — в гофрированных трубах, с молниезащитой; пандусы — бетонные или стальные (для наземных весов).

Тензометрические датчики

Датчик (тензодатчик, load cell) — основной измерительный элемент. Принцип: деформация упругого элемента (стали) под нагрузкой изменяет сопротивление наклеенных тензорезисторов, что преобразуется в электрический сигнал, пропорциональный нагрузке. Типы:

Мостовые (Beam, Double Shear Beam) — для НПВ 10–75 т на датчик. Наиболее распространённые для автомобильных весов. Класс точности C3 (по OIML R 60 — 3000 дискрет). Материал: легированная нержавеющая сталь. Защита: IP67–IP68 (герметичная сварка или заливка).
Колонные (Compression, Canister) — для больших нагрузок (50–200 т на датчик). Для вагонных весов и тяжёлых автомобильных. Устойчивость к боковым нагрузкам.
Цифровые — со встроенным АЦП в корпусе датчика. Сигнал передаётся по цифровой шине (RS-485, CAN). Преимущества: устойчивость к помехам, диагностика каждого датчика, компенсация ошибок. Бренды: Mettler Toledo PowerMount, HBM C16i, Zemic H8C.

Ведущие производители датчиков: HBM (Германия — премиум), Mettler Toledo (Швейцария), Zemic (Китай — оптимальное соотношение цена/качество), CAS (Южная Корея), Vishay (США). Стоимость одного датчика: 200–800 BYN (аналоговый), 500–2000 BYN (цифровой).

Метрологические характеристики

Параметр	Типичные значения
Наибольший предел взвешивания (НПВ)	30, 40, 60, 80, 100, 150 т
Наименьший предел взвешивания (НмПВ)	400–1000 кг (НПВ/200 по OIML)
Дискретность (цена деления, d)	10–50 кг (для торговых — 10–20 кг; для промышленных — 20–50 кг)
Класс точности	III (средний) — стандарт для промышленных; IIII (обычный) — для контрольных
Число поверочных делений (n)	1000–3000 (класс III — n ≤ 10 000)
Погрешность	±1d при нагрузке до 500d; ±2d при 500d–2000d; ±3d при >2000d
Температурный диапазон	−30…+40 °C (для Беларуси — обязательно)

Вагонные весы

Типы и особенности

Статические вагонные весы. Вагон или цистерна устанавливается на платформу целиком (длина платформы 7–18 м) или потележечно (две короткие платформы по 3–4 м под каждую тележку вагона). Потележечное взвешивание — масса вагона = сумма масс на двух тележках. Экономит длину платформы, но требует остановки и перемещения вагона. НПВ: 100–200 т. Дискретность: 20–50 кг. Погрешность: ±0,05–0,1% при целовагонном.

Вагонные весы в движении (динамические). Вагоны проезжают через весовую платформу без остановки (скорость 3–15 км/ч). Каждая тележка взвешивается отдельно при прокатывании. Производительность: 5–10 вагонов/мин (300–600 вагонов/час). Для маршрутного взвешивания на железнодорожных станциях, терминалах, портах. Погрешность: ±0,1–0,5% (ниже, чем статические, но скорость компенсирует). НПВ на тележку: 50–100 т.

Тензорельсы (рельсовые весоизмерительные устройства). Тензодатчики встроены в рельсовое полотно. Минимальное строительство. Для потокового контрольного взвешивания. Погрешность: ±0,5–2% — для коммерческого учёта недостаточно, но для оперативного контроля и перегруза — применимо.

Конструкция вагонных весов

Грузоприёмная платформа: стальная балочная конструкция, встроенная в железнодорожный путь. Рельсы проходят по платформе без разрыва. Датчики: колонные (Compression) 100–200 т, 4–8 штук. Фундамент: мощный железобетонный (нагрузка от вагона с грузом — до 150 т). Система взвешивания в движении дополнительно включает: датчики прохождения колёсных пар (индуктивные или оптические), систему идентификации вагонов (RFID, считыватели номеров), ПО для обработки результатов и интеграции с АСУ.

Системы автоматизации

Современные весы — это не просто платформа с датчиками, а информационная система:

Весовой терминал (индикатор) — обработка сигналов, отображение массы, тарирование, калибровка. Бренды: Mettler Toledo IND780, HBM WTX120, CAS CI-600A.
ПО для весового комплекса — регистрация въезда/выезда, фото/видео фиксация, база данных транспортных средств, формирование накладных, интеграция с 1С/ERP. Программы: «Весовой контроль» (РБ/РФ), VaaaN, Rice Lake ProTransit.
Системы безоператорного взвешивания — RFID-идентификация ТС, автоматические шлагбаумы, светофоры, интерком. Работа 24/7 без весовщика. Экономия на персонале: 1–2 ставки × 12 мес = 15–30 тыс. BYN/год.
Системы предотвращения мошенничества — видеокамеры (контроль полноты заезда), датчики присутствия (все оси на платформе), контроль повторного взвешивания (одно ТС дважды — блокировка).

Поверка и калибровка

Автомобильные и вагонные весы — средства измерений, подлежащие государственной поверке (по закону РБ «Об обеспечении единства измерений»). Поверка проводится: первично — при вводе в эксплуатацию; периодически — не реже 1 раза в 12 месяцев; внеочерёдно — после ремонта, перемещения, при подозрении на неисправность.

Для поверки используются эталонные гири: набор 50 кг × 20 шт = 1000 кг + автомобиль с известной массой (контрольный груз). Методика: замена метод (загрузка эталоном, затем вместо эталона — контрольный груз). Поверитель — аккредитованная организация (БелГИМ, областные ЦСМ). Стоимость поверки: 200–600 BYN.

Монтаж и фундамент

Фундамент — ключевой элемент, определяющий точность и долговечность. Типы: заглублённый (приямок) — платформа вровень с дорогой, удобство заезда, но дренаж обязателен (затопление — главный враг); наземный — на бетонной плите с пандусами, проще дренаж, дешевле. Бетон: В25–В30, армирование по расчёту. Размеры: длина = платформа + 0,5 м с каждой стороны; ширина = платформа + 0,3 м; глубина приямка: 0,5–1,0 м. Подъездные пути: прямолинейные, горизонтальные (уклон ≤0,3%), длина ≥ длины наибольшего ТС (минимум 12 м) с каждой стороны.

Типовые проблемы эксплуатации

Затопление приямка — вода замыкает датчики, разрушает кабели, вызывает коррозию. Решение: дренажная система с насосом, IP68 датчики, герметичные кабельные вводы.
Молниезащита — прямой удар молнии выводит из строя датчики и терминал. Решение: молниеотвод, ограничители перенапряжений (SPD) на каждом кабеле, заземление ≤4 Ом.
Температурные деформации — стальная платформа длиной 18 м при перепаде температуры 50 °C удлиняется на 10–12 мм. Решение: скользящие опорные узлы, компенсация в ПО (температурная коррекция).
Загрязнение зазоров — грязь, щебень, лёд в зазорах между платформой и фундаментом создают ложные нагрузки. Решение: регулярная чистка (еженедельно), зазор ≥20 мм, резиновые уплотнители.
Коррозия — стальная платформа без покрытия в условиях Беларуси (влажность, реагенты) корродирует. Решение: горячее цинкование или грунт-эмаль с обновлением каждые 3–5 лет.

Стоимость весового комплекса

Компонент	Автомобильные 60 т, 18 м	Вагонные статические 150 т
Платформа с датчиками	15–40 тыс. BYN	30–80 тыс. BYN
Весовой терминал + ПО	2–8 тыс. BYN	5–15 тыс. BYN
Фундамент + монтаж	8–20 тыс. BYN	15–40 тыс. BYN
Автоматизация (шлагбаум, камеры, RFID)	3–10 тыс. BYN	5–15 тыс. BYN
Итого	28–78 тыс. BYN	55–150 тыс. BYN

Весы окупаются за 6–18 месяцев за счёт устранения потерь от неучтённого материала, предотвращения перегрузов (штрафы — до 500 BYN за инцидент), оптимизации логистики и автоматизации документооборота. Для предприятий с грузооборотом свыше 50 000 т/год автомобильные весы — обязательный элемент инфраструктуры.

Динамическое взвешивание автотранспорта

Динамическое взвешивание в движении (WIM — Weigh-In-Motion) — технология, позволяющая определить массу транспортного средства без его остановки. Особенно актуальна для контроля перегруза на автодорогах и для предприятий с интенсивным грузооборотом, где остановка каждого автомобиля на статические весы создаёт очередь и потери времени.

Типы систем WIM:

Низкоскоростные WIM (LS-WIM) — скорость проезда 3–15 км/ч. Платформа (пьезоэлектрическая или тензометрическая) встроена в дорожное покрытие. Точность: ±1–3% (близка к статической). Для въездных весовых постов предприятий, карьеров, элеваторов. Пропускная способность: 100–300 ТС/ч (против 15–30 ТС/ч на статических весах).
Высокоскоростные WIM (HS-WIM) — скорость проезда 20–130 км/ч. Пьезоэлектрические или кварцевые датчики, встроенные в дорожное покрытие. Точность: ±5–15% (класс A–D по COST 323). Для предварительного отбора перегруженных ТС на трассах — подозрительные направляются на контрольные статические весы. Используются на автодорогах М1, М5, М6 в Беларуси.
Мостовые WIM (B-WIM) — тензодатчики устанавливаются на несущих элементах моста. Мост работает как гигантские весы — деформация балок пропорциональна массе проезжающего ТС. Не требует вмешательства в дорожное покрытие. Точность: ±5–10%. Для научных исследований нагрузок на мосты и мониторинга трафика.

Системы «антимошенничество»

Мошенничество на весах — серьёзная проблема, особенно на предприятиях с дорогостоящим сырьём (металлолом, зерно, руда). Типичные схемы и контрмеры:

Неполный заезд — часть осей остаётся за пределами платформы. Контрмера: датчики присутствия (индуктивные петли или оптические барьеры) перед и после платформы. Система блокирует взвешивание, если не все оси на платформе.
Двойное взвешивание (подмена ТС) — на въезде взвешивается гружёный автомобиль, а на выезде — другой, порожний (легче). Разница записывается как нетто. Контрмера: видеофиксация госномера + фото с двух ракурсов + распознавание номера (ANPR). При несовпадении — блокировка и тревога.
Дистанционное вмешательство в весы — подключение к кабелям датчиков пульта дистанционного управления, изменяющего сигнал. Контрмера: цифровые датчики с шифрованием сигнала (Mettler Toledo PowerMount, HBM C16i), герметичные кабельные каналы с датчиками вскрытия, регулярная поверка.
Балластирование ТС — на въезде в кузове скрыт дополнительный груз (камни, бетонные блоки), увеличивающий тару; на выезде — этот груз убран. Контрмера: камеры видеонаблюдения над кузовом (контроль наполнения), рандомная перевеска «контрольных» ТС.

Программное обеспечение весовых комплексов

Современные весовые комплексы — это информационные системы, интегрированные в ERP и документооборот предприятия:

Функции базового ПО: регистрация брутто/тара/нетто, формирование накладных и актов взвешивания, база данных контрагентов и ТС, журнал взвешиваний с поиском и фильтрацией, статистика и отчёты (по дням, водителям, грузам, контрагентам).
Интеграция с 1С: автоматическая выгрузка данных взвешивания в 1С:Предприятие (модуль «Управление торговлей», «Бухгалтерия»). Результат взвешивания → документ поступления/отгрузки в 1С. Исключает ручной ввод и связанные ошибки.
Мобильные приложения: водитель ТС получает SMS или push-уведомление с результатом взвешивания. Руководитель — доступ к статистике через web-интерфейс с любого устройства.
Аналитика: контроль расхождений (взвешивание на входе vs. взвешивание на выходе), выявление аномалий (резкое изменение средней массы, подозрительно высокая тара), прогнозирование потребности в сырье на основе данных о поступлении.

Весы для карьерной техники БЕЛАЗ

Особая категория автомобильных весов — для сверхтяжёлых карьерных самосвалов. БЕЛАЗ производит самосвалы грузоподъёмностью 45–450 тонн. Полная масса загруженного БЕЛАЗа может достигать 600–810 тонн. Стандартные автомобильные весы НПВ 60–80 т для них непригодны.

Решения для взвешивания карьерной техники:

Стационарные весы НПВ 100–200 т — усиленная платформа (длина 12–18 м, ширина 4,5–6,0 м) из высокопрочной стали на 8–16 колонных датчиках грузоподъёмностью 50–100 т каждый. Фундамент: железобетонный, глубина 1,5–3,0 м, масса 50–200 т бетона. Стоимость: 80–300 тыс. BYN (без фундамента). Для карьеров «Гранит», «Доломит», горнодобывающих предприятий.
Бортовые весы (On-Board Scales) — тензодатчики встроены в подвеску (на оси или на цилиндры подвески) самосвала. Измеряют массу груза непосредственно на борту — без остановки на стационарных весах. Точность: ±1–3%. Бренды: Loadrite (Trimble), VEI, Pfreundt. Стоимость комплекта на один самосвал: 5–15 тыс. BYN. Преимущества: взвешивание при погрузке (экскаватор не перегружает ковш), контроль перегруза в реальном времени, исключение порожних рейсов, интеграция с GPS (контроль маршрутов и объёмов). Широко используются на карьерах Микашевичей и Рубы.
Ковшовые весы (Payload Monitoring) — тензодатчики на стреле или ковше экскаватора (погрузчика). Измеряют массу каждого ковша при погрузке. Точность: ±3–5%. Суммарная масса — по ковшам. Для контроля загрузки непосредственно при погрузке. Бренды: Caterpillar VIMS, Komatsu KOMTRAX.

Юридические аспекты взвешивания

Автомобильные и вагонные весы используются для коммерческого учёта — их показания имеют юридическую силу. В Республике Беларусь это регулируется:

Закон «Об обеспечении единства измерений» — весы для коммерческого учёта подлежат обязательной государственной поверке. Использование непроверенных весов для коммерческих операций — административное правонарушение.
Правила автомобильных перевозок грузов — максимально допустимая масса ТС на дорогах Беларуси: 40 т (для 5-осных автопоездов), 44 т (для 6-осных). Нагрузка на ось: одиночная — 10 т, двуосная тележка — 18 т, трёхосная — 24 т. Превышение — штраф от 10 до 500 базовых величин + возмещение ущерба дорожному покрытию.
Контрольное взвешивание на дорогах — Транспортная инспекция использует мобильные весы (портативные подкладные — НПВ 15 т на ось, 4 площадки) и стационарные посты WIM. При превышении допустимых масс — остановка ТС, составление протокола, направление на контрольное статическое взвешивание.

Мобильные весы

Для предприятий с временными площадками (строительные объекты, временные карьеры, сельскохозяйственные токи) используются мобильные (переносные) автомобильные весы:

Подкладные (осевые) — 2–6 платформ размером 400×700 – 900×700 мм, устанавливаемые под колёса ТС. НПВ: 10–30 т на платформу. Суммарная масса — по колёсам. Точность: ±0,5–1% (при правильной установке на ровной площадке). Время развёртывания: 15–30 минут. Бренды: Intercomp, CAS RW-S, Масса-К ТВ. Стоимость: 5–20 тыс. BYN (комплект).
Переносные платформенные — секции длиной 3–6 м, устанавливаемые на подготовленную площадку без фундамента. НПВ: 30–60 т. Разборные — перевозятся на грузовике. Время монтажа: 2–4 часа. Для сезонных работ (уборка урожая, строительство).
