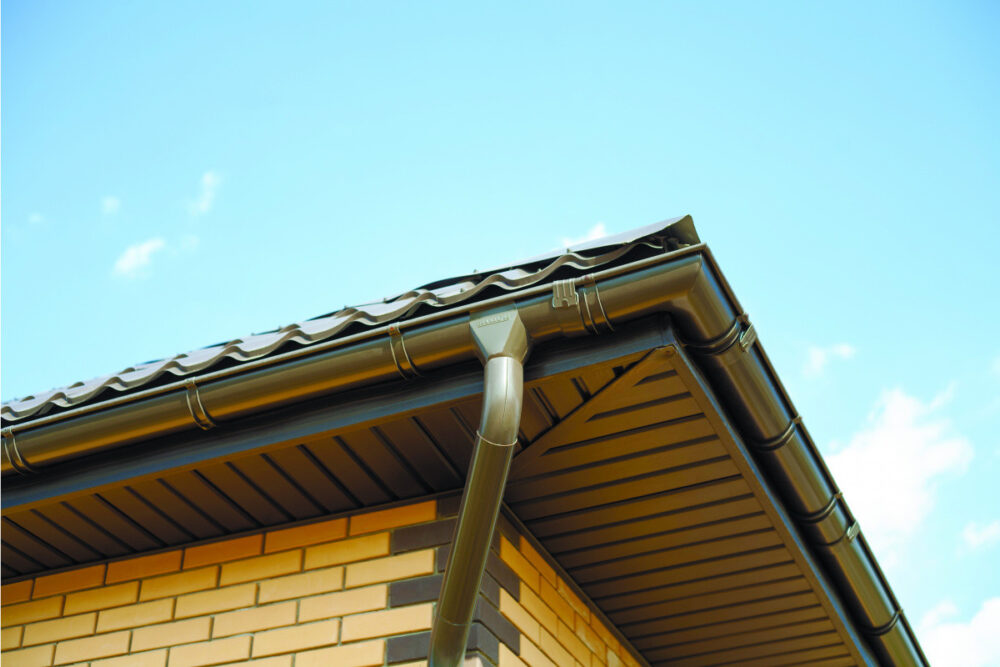

Водосточная система — устройство, отводящее воду с кровли и направляющее её в определённую зону, минуя стены и отмостку здания. Без неё дождевая и талая вода стекает с карниза прямо на цоколь, постепенно разрушая отмостку, увлажняя фундамент и стены. От правильного подбора и монтажа водостока зависит долговечность всего здания, а не только кровельного пирога. Этот справочник систематизирует элементы водосточной системы, принципы подбора и нормы монтажа.
Что входит в водосточную систему
Стандартный комплект водосточной системы:
- Желоба — горизонтальные элементы, собирающие воду со ската. Устанавливаются вдоль карниза;
- Кронштейны (держатели) — крепления желобов к лобовой доске или стропилам;
- Воронки — переход с горизонтального жёлоба на вертикальную трубу;
- Угловые элементы — для поворотов жёлоба на 90 и 135°;
- Заглушки — на торцах жёлоба;
- Соединители — для стыковки секций жёлоба;
- Трубы — вертикальные элементы отвода воды;
- Колена — для обхода выступающих частей фасада;
- Тройники — для объединения труб от разных воронок;
- Хомуты — крепления труб к стенам;
- Отливы — нижние элементы, направляющие воду от стены.
Комплект подбирается под геометрию кровли — длину карнизов, количество углов, высоту здания, расположение выпускных точек. Производители предлагают полные системы со всеми элементами одного цвета и материала.
Расчёт пропускной способности
Производительность водосточной системы должна соответствовать интенсивности дождей в регионе. Подсчёт ведётся по площади кровли в проекции на горизонталь и расчётной интенсивности осадков:
| Диаметр жёлоба, мм | Диаметр трубы, мм | Площадь кровли (м²) на один водосток |
|---|---|---|
| 100 | 75 | До 50 |
| 125 | 87 | 50–100 |
| 150 | 100 | 100–200 |
| 180 | 125 | 200–400 |
Эти значения соответствуют типовой интенсивности осадков для условий Беларуси. Для производственных и общественных зданий с большой площадью кровли применяется расчёт по СНБ 4.01.01 с учётом нормативных значений интенсивности дождей.
Желоба: материал, диаметр, форма
По материалу желоба делятся на четыре основные группы:
- Оцинкованная сталь с полимерным покрытием — массовое решение для жилых и общественных зданий. Цинковое покрытие 275 г/м², полимерный слой 25–35 мкм. Срок службы 30–50 лет;
- Алюминий — лёгкий, не подвержен коррозии. Применяется в престижных проектах. Дороже стали;
- Медь — для элитной архитектуры. Со временем образует благородный патиновый слой. Очень долговечный, но самый дорогой материал;
- ПВХ (пластик) — самый бюджетный вариант. Лёгкий, простой в монтаже. Менее долговечный, чувствителен к УФ и низким температурам.
Форма сечения жёлоба бывает полукруглой (классика) или прямоугольной (более ёмкие при той же ширине). На современных фасадах часто применяются прямоугольные жёлоба, гармонирующие с прямолинейной архитектурой.
Воронки и приёмные элементы
Воронка — переход с горизонтального жёлоба на вертикальную трубу. Принципы размещения:
- На углах здания, где жёлоб поворачивает — обязательная воронка перед углом или сразу за ним;
- На прямых участках жёлоба — каждые 10–12 м длины (превышение приводит к недостаточному стоку и переполнению при сильном дожде);
- В нижней точке жёлоба при уклоне жёлоба к воронке (стандартный уклон 2–5 мм/м);
- В местах перепада высот кровли — воронка перед границей перепада.
Воронка должна иметь конструкцию защиты от засора крупным мусором — корзинку или сетку, не препятствующую сходу воды. Без защиты воронки засоряются листьями и хвоей, что приводит к переполнению жёлоба.
Водосточные трубы
Вертикальные трубы располагаются на углах здания или вдоль глухих участков стен. Принципы:
- Длина одной секции — обычно 1, 2 или 3 м. Стыковка телескопическая или через расширительные муфты;
- Крепление к стене хомутами через каждые 1,5–2 м по высоте, и обязательно по обе стороны от каждого стыка секций;
- Расстояние трубы от стены 30–50 мм для возможности её обслуживания и предотвращения увлажнения стены при засоре;
- В местах прохода вдоль балконов, эркеров, козырьков труба обходит препятствия через колена.
Стандартные диаметры труб — 75, 87, 100, 125 мм. Выбор согласован с диаметром жёлоба и площадью кровли по таблице производительности.
Отливы и точки сброса
Внизу водосточной трубы устанавливается отлив — Г-образный элемент, направляющий воду от стены в сторону от здания на 30–50 см. Это предотвращает увлажнение цоколя и попадание воды в зону фундамента.
Дальнейшая судьба воды:
- Открытый сброс — на отмостку или мощение, с уклоном от здания. Самое простое решение для частных домов;
- В ливневую канализацию — подвод трубы в смотровой колодец ливневой системы. Применяется в городской застройке;
- В дождеприёмник — точечный сборник с решёткой над землёй;
- В систему сбора дождевой воды — для полива или технических нужд.
В условиях Беларуси с морозными зимами система открытого сброса предпочтительна — она не замерзает и продолжает работать при оттепелях. Закрытая канализация требует прогрева в зоне поверхности земли.
Кронштейны и крепление
Кронштейны держателей жёлоба бывают двух типов:
- Длинные (стропильные) — крепятся к стропилам или сплошному настилу под кровлей. Применяются для металлических кровель с настилом или системой обрешётки;
- Короткие (лобовые) — крепятся к лобовой доске карниза. Применяются если есть выраженная лобовая доска или возможность её установки.
Шаг кронштейнов 600–800 мм по горизонтали. В зонах с большой снеговой нагрузкой (под снегозадержателями) шаг уменьшается до 400–500 мм для восприятия дополнительного веса.
Защита от засоров
Для предотвращения засоров желобов листьями, ветками и другим мусором применяются:
- Сетки-фильтры в воронках — мелкоячеистые сетки или корзинки в местах входа жёлоба в трубу. Задерживают мусор, направляя воду в трубу;
- Защитные сетки по длине жёлоба — продольные перфорированные крышки на жёлоб. Полностью предотвращают попадание листьев в жёлоб;
- Решёточные крышки — съёмные, с возможностью открытия для очистки;
- Системы обогрева — нагревательные кабели в жёлобах и трубах для предотвращения образования наледи зимой.
Зимняя эксплуатация
В условиях Беларуси водосток испытывает специфические зимние нагрузки:
- Накопление снега в жёлобе при оттепелях с последующим замерзанием — увеличивает нагрузку на кронштейны;
- Образование сосулек на свесе при таянии снега на кровле и замерзании на жёлобе — опасны при падении;
- Ледовые пробки в водосточных трубах — препятствуют сходу талой воды, переполнение жёлобов;
- Нагрузка от удержанного снегозадержателями снега на свесы карниза с прикреплёнными жёлобами.
Системы обогрева жёлобов и труб применяются на ответственных объектах с большим скоплением людей. Для индивидуальных домов применяются реже из-за стоимости и расхода электроэнергии.
Типовые ошибки
- Подбор водостока «на глаз» без расчёта пропускной способности — переполнение при сильном дожде, вода переливается через край.
- Отсутствие уклона жёлоба к воронке — застаивание воды, ускоренное ржавление и засорение.
- Установка воронок без сетки-фильтра — засоры мусором в первый же сезон.
- Стыковка секций без расширительных муфт — деформации при тепловом расширении, разрывы соединений.
- Крепление трубы вплотную к стене без зазора — невозможность обслуживания, увлажнение стены при засорах.
- Слив воды у основания стены без отлива — постоянное увлажнение цоколя, разрушение отмостки.
- Шаг кронштейнов более 800 мм — провисание жёлоба, потеря уклона.
- Игнорирование зимних нагрузок при выборе кронштейнов — деформация системы при первом обильном снегопаде.
Часто задаваемые вопросы
Можно ли установить пластиковый водосток на металлическую кровлю?
Можно. Главное — обеспечить правильную геометрию опоры жёлоба под капельником карниза и подобрать пропускную способность.
Сколько труб нужно на одноэтажный дом 10×10 м?
При площади ската около 60 м² — одной трубы Ø87 мм достаточно. Для удобства водоотвода устанавливаются две трубы по противоположным углам.
Что лучше — полукруглый или прямоугольный жёлоб?
По функциональности при правильном подборе разница незначительна. Прямоугольные ёмче в единице ширины, лучше сочетаются с современной архитектурой. Полукруглые — классика, более демократичный вариант.
Нужно ли утеплять водосточные трубы зимой?
Без обогрева — нет. С обогревом — желательно теплоизолирующее покрытие трубы для повышения эффективности нагрева и экономии электроэнергии.
Через какое время нужно чистить водостоки?
Минимум один раз в год — весной после таяния снега. При расположении дома среди деревьев — после листопада осенью и весной.
Сокращения и обозначения
- ПВХ — поливинилхлорид
- УФ — ультрафиолетовое излучение
- СНБ — строительные нормы Республики Беларусь
- ТНПА — технические нормативные правовые акты
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
