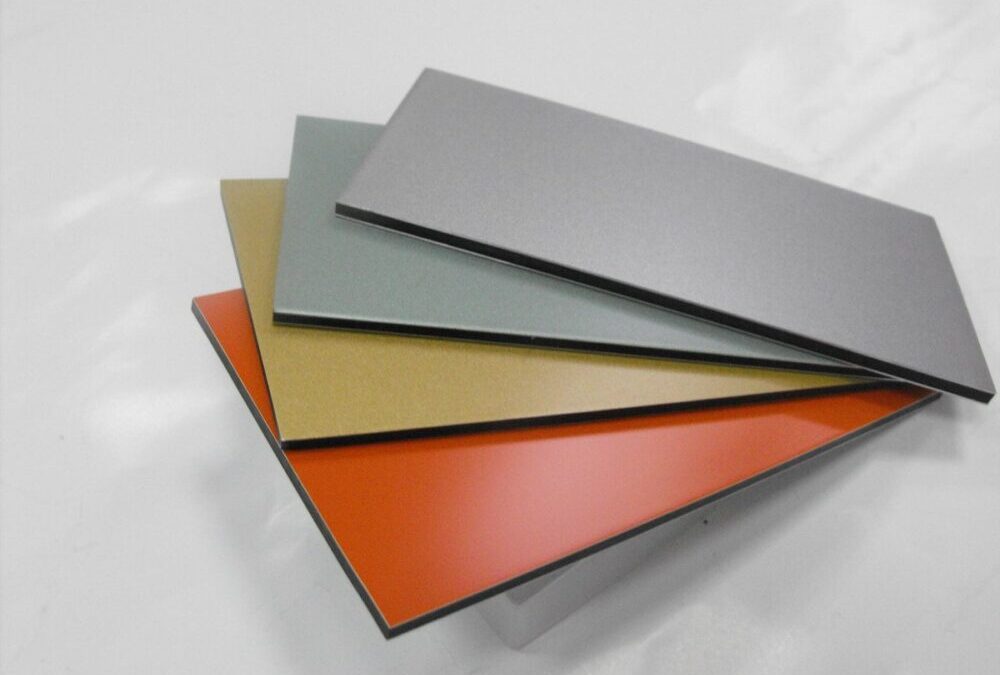

Алюминиевые композитные панели (АКП, ACP) — современный фасадный материал, представляющий собой многослойную плиту из двух алюминиевых листов с полимерным или минеральным сердечником. Применяются в вентилируемых фасадах общественных зданий, рекламных конструкциях, интерьерных отделках. Сочетают лёгкость, жёсткость, эстетику и долговечность; обеспечивают возможность фрезеровки и гибки в архитектурно сложные элементы. В справочнике систематизированы виды АКП, классы пожарной безопасности, технология монтажа и принципы выбора.
Структура и состав
Алюминиевая композитная панель имеет трёхслойную структуру:
- лицевой алюминиевый лист толщиной 0,3–0,5 мм с лакокрасочным покрытием;
- полимерный или минеральный сердечник толщиной 2–5 мм;
- тыльный алюминиевый лист толщиной 0,3–0,5 мм с защитным лаком.
Общая толщина панели — 3, 4, 6 мм. Стандарт для фасадного применения — 4 мм (0,5 мм + 3 мм сердечник + 0,5 мм). Тонкие 3 мм панели применяются для интерьеров и рекламных конструкций; 6 мм — для конструкций повышенной прочности.
Состав сердечника определяет ключевые свойства АКП — пожарную безопасность, вес, прочность, акустические характеристики. Подбор типа сердечника зависит от назначения и нормативных требований объекта.
Типы по составу сердечника
По типу сердечника АКП делятся на три категории.
| Класс | Состав сердечника | Группа горючести | Применение |
|---|---|---|---|
| PE | Полиэтилен (LDPE) | Г3-Г4 — горючий | Рекламные конструкции, интерьеры; на фасадах ограниченно |
| FR | Полиэтилен с антипиренами 30–70% | Г1-Г2 — слабогорючий | Фасады зданий до III класса пожарной опасности |
| A2 | Минеральный наполнитель более 90% | НГ — негорючий | Высотные здания, общественные объекты, эвакуационные пути |
Класс PE — самый дешёвый и распространённый в коммерческом применении, но имеет ограничения по пожарной безопасности. После ряда пожаров в высотных зданиях во многих странах введены ограничения на использование PE-АКП для фасадов выше определённой высоты (обычно 18 м).
Класс FR — компромиссное решение для большинства общественных зданий. Класс A2 — требование для высотных и особо ответственных объектов; стоимость в 1,5–2 раза выше FR.
Размеры и сортамент
Типовые размеры алюминиевых композитных панелей:
| Параметр | Значение |
|---|---|
| Ширина листа | 1250, 1500 мм |
| Длина листа | 3050, 4000, 5000 мм; на заказ до 6000 мм |
| Толщина общая | 3, 4, 6 мм |
| Толщина алюминиевого листа | 0,3; 0,4; 0,5 мм |
| Вес 4-мм панели | 5,5–7,5 кг/м² |
| Стандартная поставка | Палетами с защитной плёнкой |
Стандартная толщина алюминия лицевого листа для фасадного применения — 0,5 мм. Тонкие листы 0,3 мм применяются для интерьеров и рекламных конструкций, где требования к прочности и устойчивости к вандализму ниже.
Цвета и покрытия
Покрытие лицевого алюминиевого листа определяет цвет, текстуру и долговечность фасада. Применяемые покрытия:
- PVDF (поливинилиденфторид) — стандарт для фасадов общественных зданий; толщина 25 мкм; срок службы 25–30 лет;
- FEVE (фторэтилен-виниловый эфир) — премиальное покрытие, толщина 30 мкм; срок службы до 40 лет;
- полиэстер — бюджетное покрытие для интерьеров и рекламных конструкций; толщина 15–20 мкм;
- анодирование — окисный слой, дающий металлический вид с разной степенью прозрачности;
- текстуры под камень, дерево, металл — печатные покрытия для архитектурных решений.
Палитра цветов АКП с покрытием PVDF включает несколько сотен оттенков по системе RAL и индивидуальные коды производителей. Возможны металлические эффекты (золото, серебро, медь), перламутровые покрытия, имитации натуральных материалов.
Срок гарантии производителей на цветовую стабильность — 10–15 лет для PVDF, 20–25 лет для FEVE. Срок ограничивается обычно постепенным выцветанием в зонах прямого солнечного облучения.
Подконструкция и крепление
АКП крепятся к подконструкции вентилируемого фасада. Стандартный состав:
- кронштейны с термоизолирующими прокладками на несущей стене;
- несущие алюминиевые направляющие — Т-образные или П-образные профили;
- горизонтальные направляющие для случаев квадратных и прямоугольных кассет;
- зацепные крюки или скобы для скрытого крепления панелей;
- при необходимости — заклёпки или винты для видимого крепления.
Технология монтажа АКП:
- заводское или объектное фрезерование панелей по линиям сгиба;
- сгиб лицевого листа и сердечника на 90° по фрезеровке для образования отбортовки;
- заводское или объектное склеивание швов;
- установка кронштейнов на тыльной поверхности панели;
- навешивание на направляющие подконструкции.
Швы между панелями обычно открытые шириной 10–15 мм, реже закрытые с прокладкой EPDM-уплотнителя. Открытый шов даёт лучшую вентиляцию фасадного пространства и более выраженную модульную эстетику.
Технология обработки
АКП хорошо поддаются механической обработке, что позволяет получать архитектурно сложные элементы:
- фрезерование — выборка V-образных канавок по линиям будущих сгибов с глубиной до тыльного листа;
- гибка по фрезерованным линиям — холодная гибка на 90° и более без потери прочности и эстетики;
- пиление — циркулярные пилы с твердосплавными зубьями для прямого реза;
- сверление — стандартными свёрлами по металлу;
- фрезерование контура — выпуски сложной формы по чертежу с применением ЧПУ-станков;
- штамповка отверстий — на специальных станках для перфорированных фасадов.
Возможность фрезеровки и гибки делает АКП материалом первого выбора для архитектурных решений с криволинейными элементами, выпусками, нестандартными углами, объёмными элементами фасада.
Применение и архитектурные решения
Алюминиевые композитные панели применяются в следующих типах конструкций:
- вентилируемые фасады общественных зданий — торговые центры, гостиницы, бизнес-центры;
- фасады высотных зданий (только класс A2 выше 18 м);
- облицовка входных групп и вестибюлей;
- рекламные конструкции — пилоны, вывески, щиты;
- интерьерная отделка — стены, потолки, декоративные элементы;
- облицовка лифтовых порталов и эскалаторов;
- авто- и судостроение — облицовка кузовов автобусов, морских и речных судов;
- выставочные стенды и временные конструкции.
В Беларуси АКП активно применяются для облицовки торговых центров, гостиниц, банков. В частном домостроении применение ограничено высокой стоимостью; используются преимущественно в коттеджах премиум-сегмента.
Принципы выбора АКП
Выбор типа АКП строится по цепочке: тип здания → нормативные требования по пожарной безопасности → бюджет → архитектурные требования.
- для жилых высотных зданий и эвакуационных путей → только класс A2 с покрытием PVDF;
- для общественных зданий до 18 м → класс FR с PVDF;
- для торговых центров и офисных зданий → класс FR или A2 в зависимости от высоты и нормативных требований;
- для рекламных конструкций → класс PE с полиэстерным покрытием — экономия за счёт меньших нормативных требований;
- для интерьеров → класс PE или FR в зависимости от пожарных требований помещения;
- для архитектурно значимых проектов → A2 с премиальными покрытиями FEVE или с фактурой под металл/камень.
Типовые ошибки
- Применение АКП класса PE на фасадах высотных зданий — нарушение пожарных норм, риск распространения огня по фасаду.
- Отсутствие противопожарных рассечек у проёмов — путь распространения огня в случае пожара.
- Применение АКП тоньше 4 мм для фасадов — недостаточная жёсткость, деформации от ветровой нагрузки.
- Неправильная фрезеровка по линии сгиба — переуглубление прорезывает тыльный лист, при гибке панель ломается.
- Применение оцинкованных кронштейнов без термоизолирующих прокладок — мостики холода, конденсат на стенах изнутри.
- Большой шаг кронштейнов и направляющих — провисание панелей, заметные деформации на фасаде.
- Отсутствие зазоров на температурные деформации — деформация фасада или разрушение креплений.
- Использование саморезов и заклёпок несовместимых металлов — гальваническая коррозия с алюминием.
- Хранение панелей вертикально с упором на углы — деформация краёв до монтажа.
Часто задаваемые вопросы
Чем АКП отличается от металлических фасадных кассет? АКП — это многослойный материал (алюминий + сердечник + алюминий), а металлические кассеты — однослойный лист с отбортовкой. АКП легче, имеет большую жёсткость при той же толщине, лучше работает на гибке и фрезеровке. Но дороже в 1,5–2 раза.
Какой класс АКП требуется по нормам Беларуси? Требования зависят от высоты и назначения здания. Для общественных зданий выше 18 м, эвакуационных путей, высокой пожарной нагрузки — класс A2. Для большинства остальных применений — FR. Уточняется по СНБ 2.02.01 и ТКП 45-2.02-279.
Какой срок службы АКП? Стандартный гарантийный срок производителей — 10–15 лет на цвет и 20 лет на расслоение/коррозию. Реальный срок службы при правильном монтаже — 30–50 лет с возможной заменой повреждённых отдельных панелей.
Можно ли красить АКП после монтажа? Можно, но качество окраски будет ниже заводского покрытия. Применяются специальные краски для алюминия с предварительной подготовкой поверхности. Срок службы такого покрытия — 5–10 лет. Перекраска целесообразна только при невозможности замены панелей.
Подходят ли АКП для частного дома? Технически да, но это нетипичное решение. Применяются в коттеджах премиум-сегмента с современной архитектурой. Стоимость в 3–5 раз выше металлосайдинга при сопоставимой долговечности — оправдано только специфическими архитектурными задачами.
Можно ли смонтировать АКП самостоятельно? Не рекомендуется. Технология требует специального оборудования для фрезеровки и гибки, точной геометрии подконструкции. Заводская подготовка панелей по чертежам сложнее, чем стандартный монтаж сайдинга. Самостоятельный монтаж возможен только для интерьерных решений на простой подоснове.
Сокращения и обозначения
- ТНПА — технические нормативные правовые акты;
- СНБ — строительные нормы Беларуси;
- ТКП — технический кодекс установившейся практики;
- СТБ — стандарт Беларуси;
- EN — европейский стандарт (Euronorm);
- АКП, ACP — алюминиевые композитные панели;
- RAL — система кодирования цветов;
- PVDF — поливинилиденфторид (полимерное покрытие);
- FEVE — фторэтилен-виниловый эфир (премиальное покрытие);
- LDPE — полиэтилен низкой плотности (сердечник класса PE);
- PE, FR, A2 — классы АКП по пожарной безопасности;
- НГ, Г1–Г4 — группы горючести по СТБ 1961;
- EPDM — этиленпропилендиеновый каучук;
- ЧПУ — числовое программное управление.
Материал подготовлен по действующим на дату публикации редакциям ТНПА. Применение рекомендаций должно учитывать актуальность нормативной базы и конкретные условия объекта.
